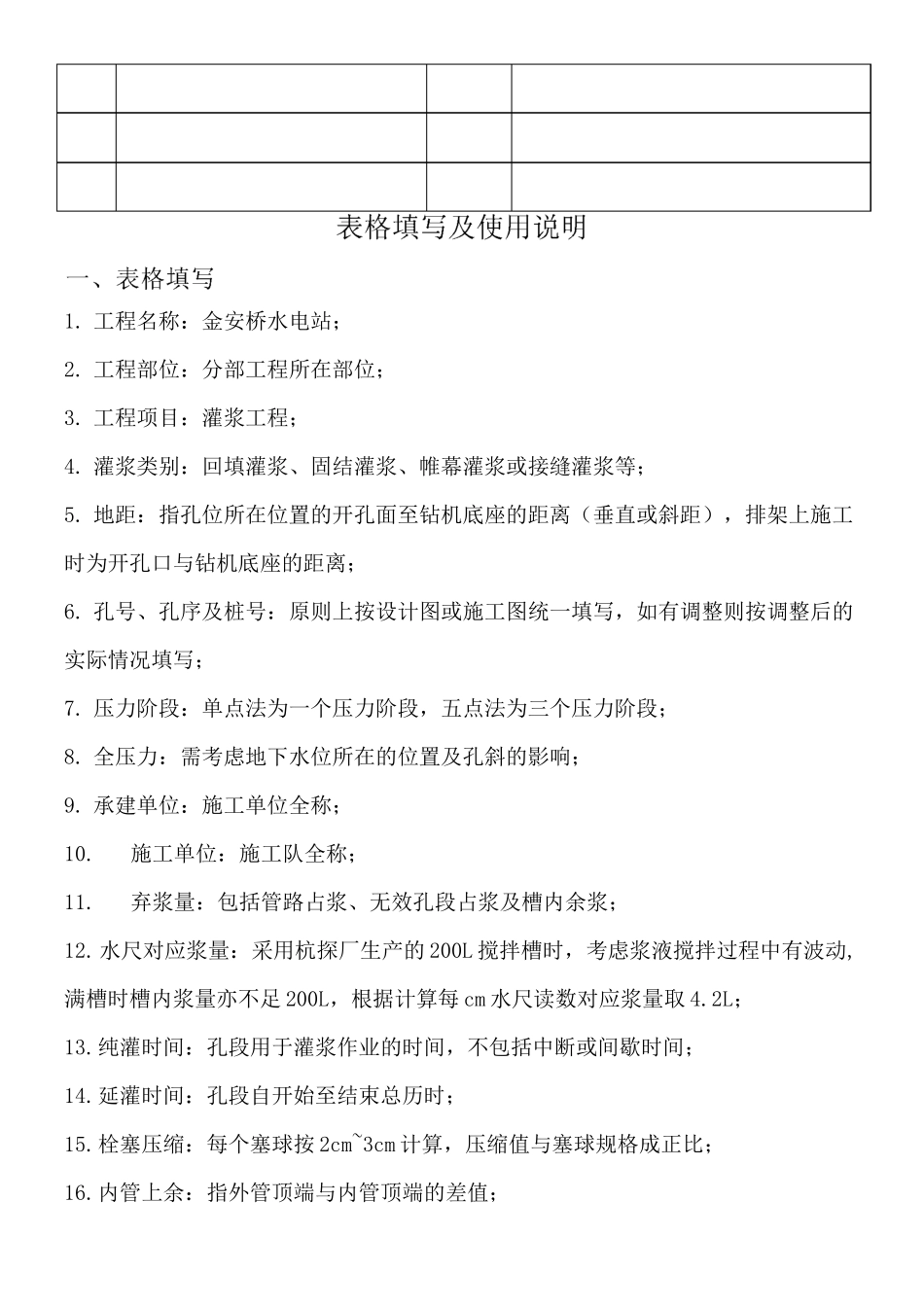

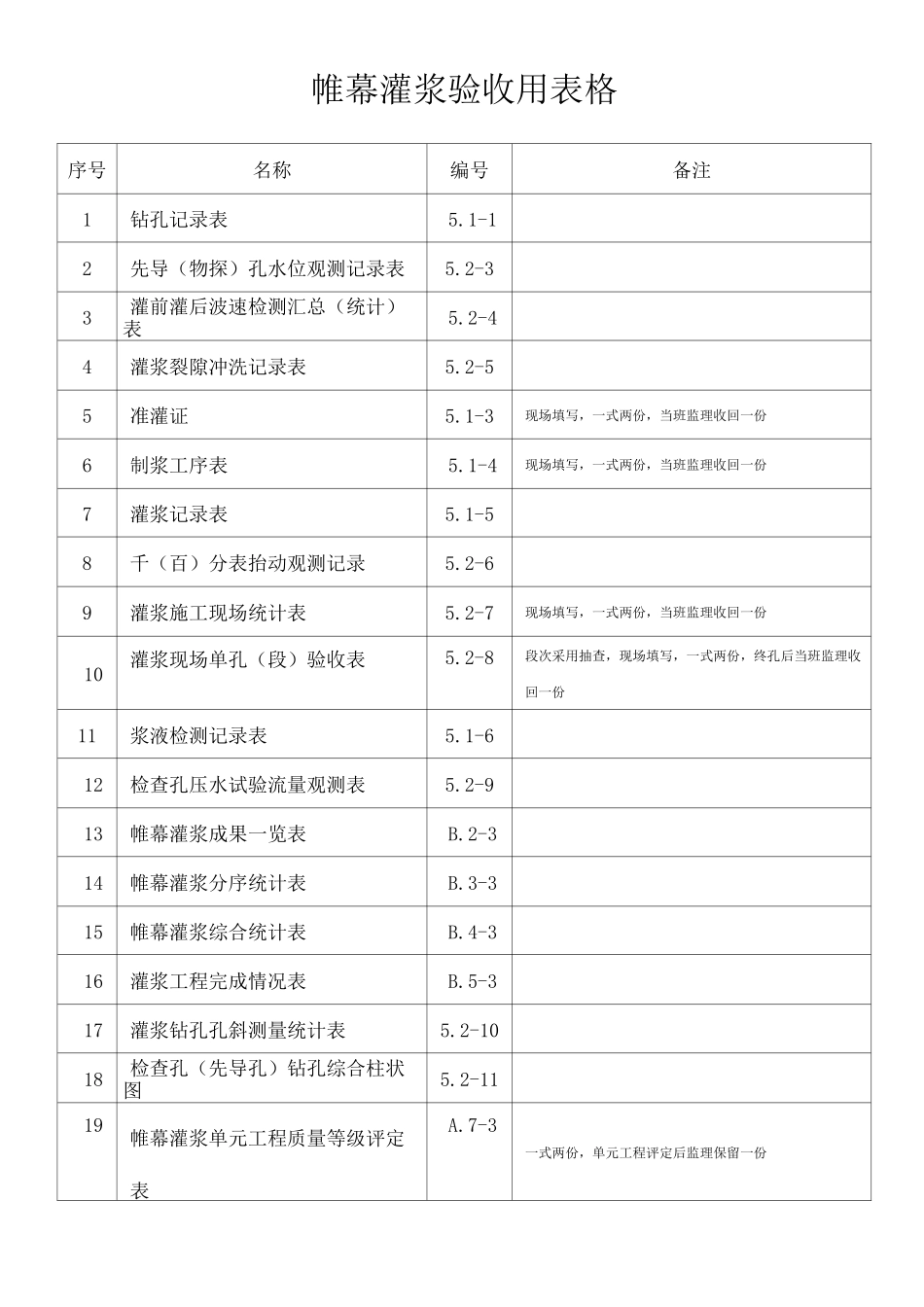

帷幕灌浆验收用表格序号名称编号备注1钻孔记录表5.1-12先导（物探）孔水位观测记录表5.2-33灌前灌后波速检测汇总（统计）表5.2-44灌浆裂隙冲洗记录表5.2-55准灌证5.1-3现场填写，一式两份，当班监理收回一份6制浆工序表5.1-4现场填写，一式两份，当班监理收回一份7灌浆记录表5.1-58千（百）分表抬动观测记录5.2-69灌浆施工现场统计表5.2-7现场填写，一式两份，当班监理收回一份10灌浆现场单孔（段）验收表5.2-8段次采用抽查，现场填写，一式两份，终孔后当班监理收回一份11浆液检测记录表5.1-612检查孔压水试验流量观测表5.2-913帷幕灌浆成果一览表B.2-314帷幕灌浆分序统计表B.3-315帷幕灌浆综合统计表B.4-316灌浆工程完成情况表B.5-317灌浆钻孔孔斜测量统计表5.2-1018检查孔（先导孔）钻孔综合柱状图5.2-1119帷幕灌浆单元工程质量等级评定表A.7-3一式两份，单元工程评定后监理保留一份1. 工程名称：金安桥水电站；2. 工程部位：分部工程所在部位；3. 工程项目：灌浆工程；4. 灌浆类别：回填灌浆、固结灌浆、帷幕灌浆或接缝灌浆等；5. 地距：指孔位所在位置的开孔面至钻机底座的距离（垂直或斜距），排架上施工时为开孔口与钻机底座的距离；6. 孔号、孔序及桩号：原则上按设计图或施工图统一填写，如有调整则按调整后的实际情况填写；7. 压力阶段：单点法为一个压力阶段，五点法为三个压力阶段；8. 全压力：需考虑地下水位所在的位置及孔斜的影响；9. 承建单位：施工单位全称；10.施工单位：施工队全称；11.弃浆量：包括管路占浆、无效孔段占浆及槽内余浆；12.水尺对应浆量：采用杭探厂生产的 200L 搅拌槽时，考虑浆液搅拌过程中有波动,满槽时槽内浆量亦不足 200L，根据计算每 cm 水尺读数对应浆量取 4.2L；13.纯灌时间：孔段用于灌浆作业的时间，不包括中断或间歇时间；14.延灌时间：孔段自开始至结束总历时；15.栓塞压缩：每个塞球按 2cm~3cm 计算，压缩值与塞球规格成正比；16.内管上余：指外管顶端与内管顶端的差值；17.统计图表及竣工图：按照《水工建筑物水泥灌浆施工技术规范》(DL/T5148-2001)的有关规定；18.单元工程验收表格：按照《水电水利基本建设工程质量等级评定标准第一部份：土建工程》(DL/T5113.1-2005)有关规定填写。二、使用说明1. 由于灌浆采用自动记录仪，孔壁冲洗记录表(5.2-1)、裂隙冲洗记录表(5.2-5)、检查孔压水试验流量观测记录表(5.2-9)、先导(物探)孔水位观测记录表(5.2-3)、灌浆记录表(5.1-5)、接...
