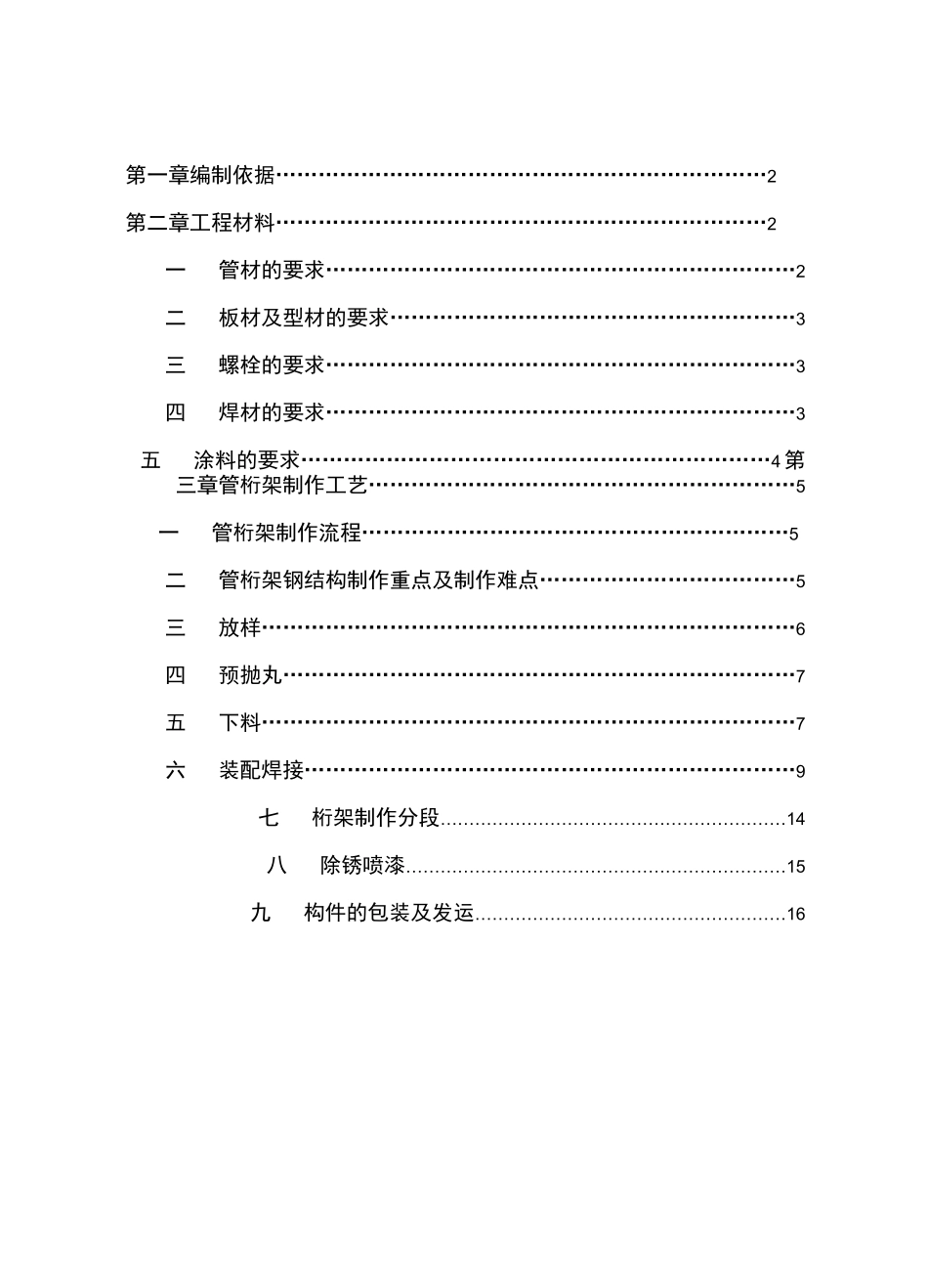

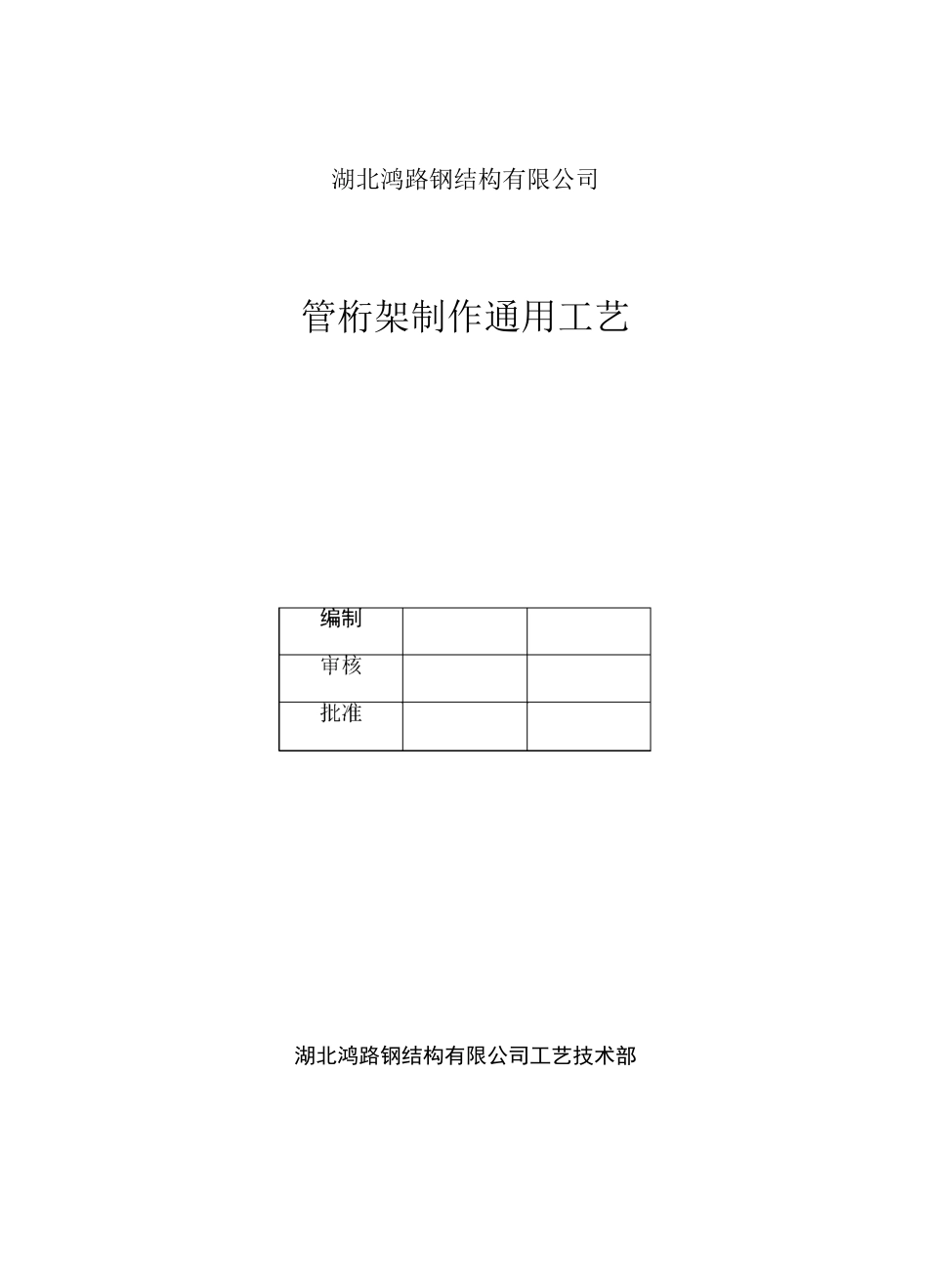

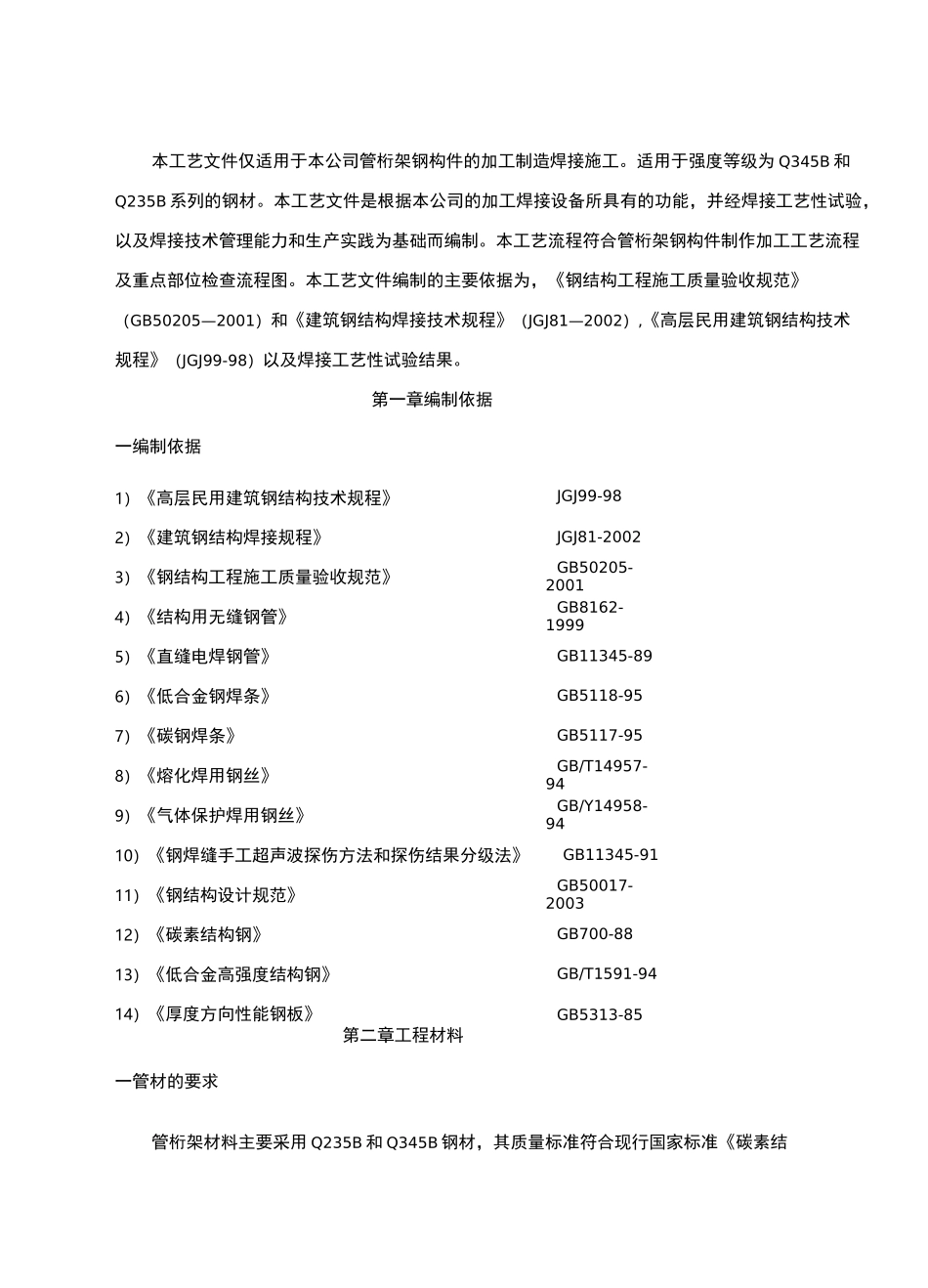

湖北鸿路钢结构有限公司管桁架制作通用工艺湖北鸿路钢结构有限公司工艺技术部第一章编制依据……………………………………………………………2第二章工程材料……………………………………………………………2一管材的要求…………………………………………………………2二板材及型材的要求…………………………………………………3三螺栓的要求…………………………………………………………3四焊材的要求…………………………………………………………3五涂料的要求…………………………………………………………4 第三章管桁架制作工艺……………………………………………………5一管桁架制作流程……………………………………………………5二管桁架钢结构制作重点及制作难点………………………………5三放样…………………………………………………………………6四预抛丸………………………………………………………………7五下料…………………………………………………………………7六装配焊接……………………………………………………………9七桁架制作分段……………………………………………………14八除锈喷漆…………………………………………………………15九构件的包装及发运………………………………………………16本工艺文件仅适用于本公司管桁架钢构件的加工制造焊接施工。适用于强度等级为 Q345B 和Q235B 系列的钢材。本工艺文件是根据本公司的加工焊接设备所具有的功能，并经焊接工艺性试验，以及焊接技术管理能力和生产实践为基础而编制。本工艺流程符合管桁架钢构件制作加工工艺流程及重点部位检查流程图。本工艺文件编制的主要依据为，《钢结构工程施工质量验收规范》（GB50205—2001）和《建筑钢结构焊接技术规程》（JGJ81—2002）,《高层民用建筑钢结构技术规程》（JGJ99-98）以及焊接工艺性试验结果。第一章编制依据一编制依据1）《高层民用建筑钢结构技术规程》JGJ99-982）《建筑钢结构焊接规程》JGJ81-20023）《钢结构工程施工质量验收规范》GB50205-20014）《结构用无缝钢管》GB8162-19995）《直缝电焊钢管》GB11345-896）《低合金钢焊条》GB5118-957）《碳钢焊条》GB5117-958）《熔化焊用钢丝》GB/T14957-949）《气体保护焊用钢丝》GB/Y14958-9410）《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345-9111）《钢结构设计规范》GB50017-200312）《碳素结构钢》GB700-8813）《低合金高强度结构钢》GB/T1591-941...
