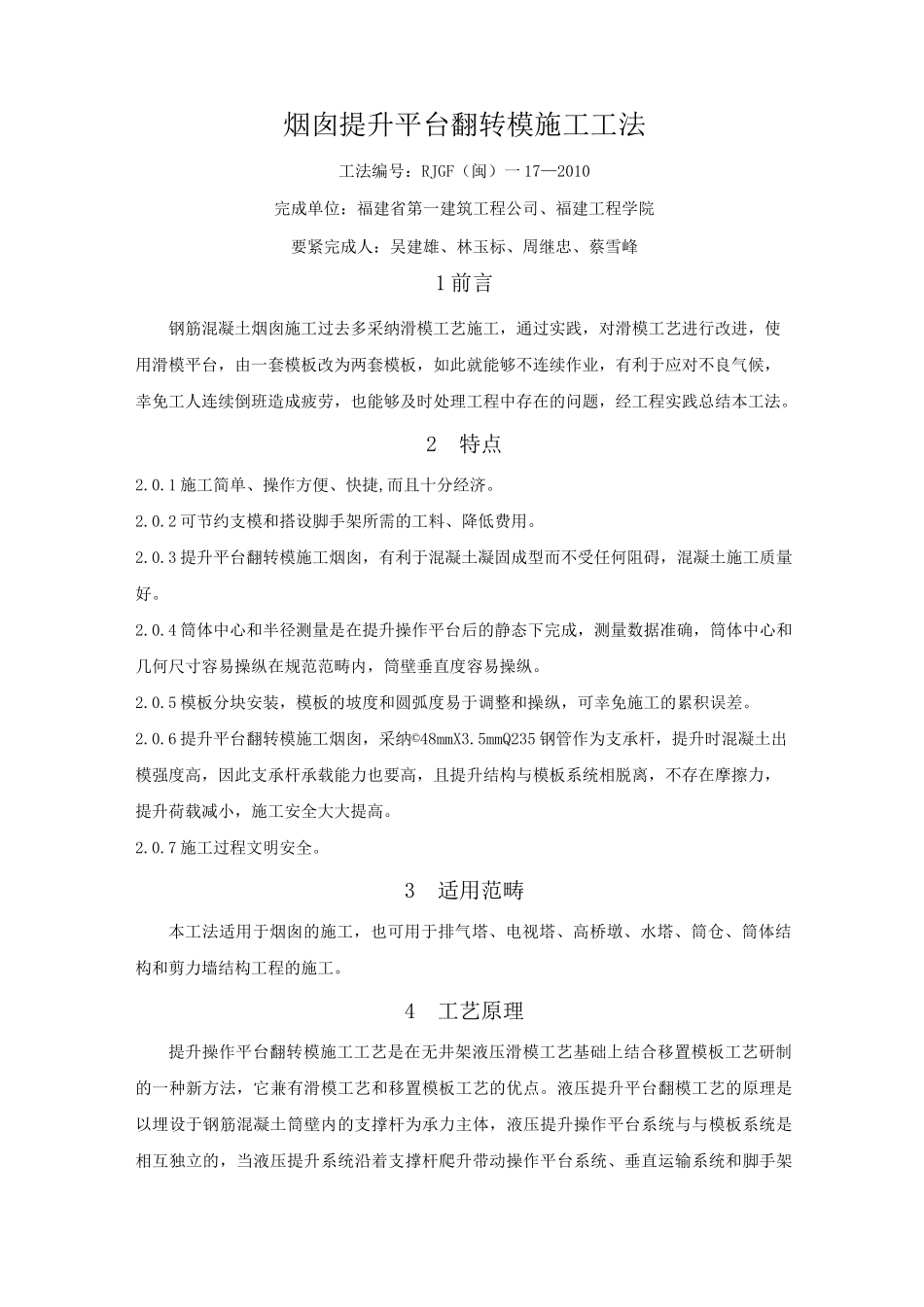

烟囱提升平台翻转模施工工法工法编号：RJGF（闽）一 17—2010完成单位：福建省第一建筑工程公司、福建工程学院要紧完成人：吴建雄、林玉标、周继忠、蔡雪峰1 前言钢筋混凝土烟囱施工过去多采纳滑模工艺施工，通过实践，对滑模工艺进行改进，使用滑模平台，由一套模板改为两套模板，如此就能够不连续作业，有利于应对不良气候，幸免工人连续倒班造成疲劳，也能够及时处理工程中存在的问题，经工程实践总结本工法。2特点2.0.1 施工简单、操作方便、快捷,而且十分经济。2.0.2 可节约支模和搭设脚手架所需的工料、降低费用。2.0.3 提升平台翻转模施工烟囱，有利于混凝土凝固成型而不受任何阻碍，混凝土施工质量好。2.0.4 筒体中心和半径测量是在提升操作平台后的静态下完成，测量数据准确，筒体中心和几何尺寸容易操纵在规范范畴内，筒壁垂直度容易操纵。2.0.5 模板分块安装，模板的坡度和圆弧度易于调整和操纵，可幸免施工的累积误差。2.0.6 提升平台翻转模施工烟囱，采纳©48mmX3.5mmQ235 钢管作为支承杆，提升时混凝土出模强度高，因此支承杆承载能力也要高，且提升结构与模板系统相脱离，不存在摩擦力，提升荷载减小，施工安全大大提高。2.0.7 施工过程文明安全。3适用范畴本工法适用于烟囱的施工，也可用于排气塔、电视塔、高桥墩、水塔、筒仓、筒体结构和剪力墙结构工程的施工。4工艺原理提升操作平台翻转模施工工艺是在无井架液压滑模工艺基础上结合移置模板工艺研制的一种新方法，它兼有滑模工艺和移置模板工艺的优点。液压提升平台翻模工艺的原理是以埋设于钢筋混凝土筒壁内的支撑杆为承力主体，液压提升操作平台系统与与模板系统是相互独立的，当液压提升系统沿着支撑杆爬升带动操作平台系统、垂直运输系统和脚手架摇头把14 槽支撑宀吊笼悬索拉杆内吊摇头把杆钢丝吊笼钢丝绳”导索钢丝'安全网抱刹装置外吊筒15.5 钢丝绳千斤顶平台板图 4-1 液压提升翻模施工装置图系统上升时，模板不动，利用在吊挂在操作平台下的吊脚手架进行筒壁钢筋绑扎、模板安装与拆除、翻转、混凝土质量检查、修补，并利用操作平台进行混凝土浇筑完成整个烟囱钢筋混凝土筒壁结构施工。具体方法：采纳两套翻转模板，每套翻转模板高度 1.5m,第一次浇筑时，先立一层高度为 1.5m 翻转模板，待混凝土浇筑至距模板上口 50mm〜100mm 时安装第二层模板;在浇筑至距第二层模板上口 50mm〜100mm 时，操作平台提升一个模板层高度、绑扎第三层钢筋，拆除第一层...
