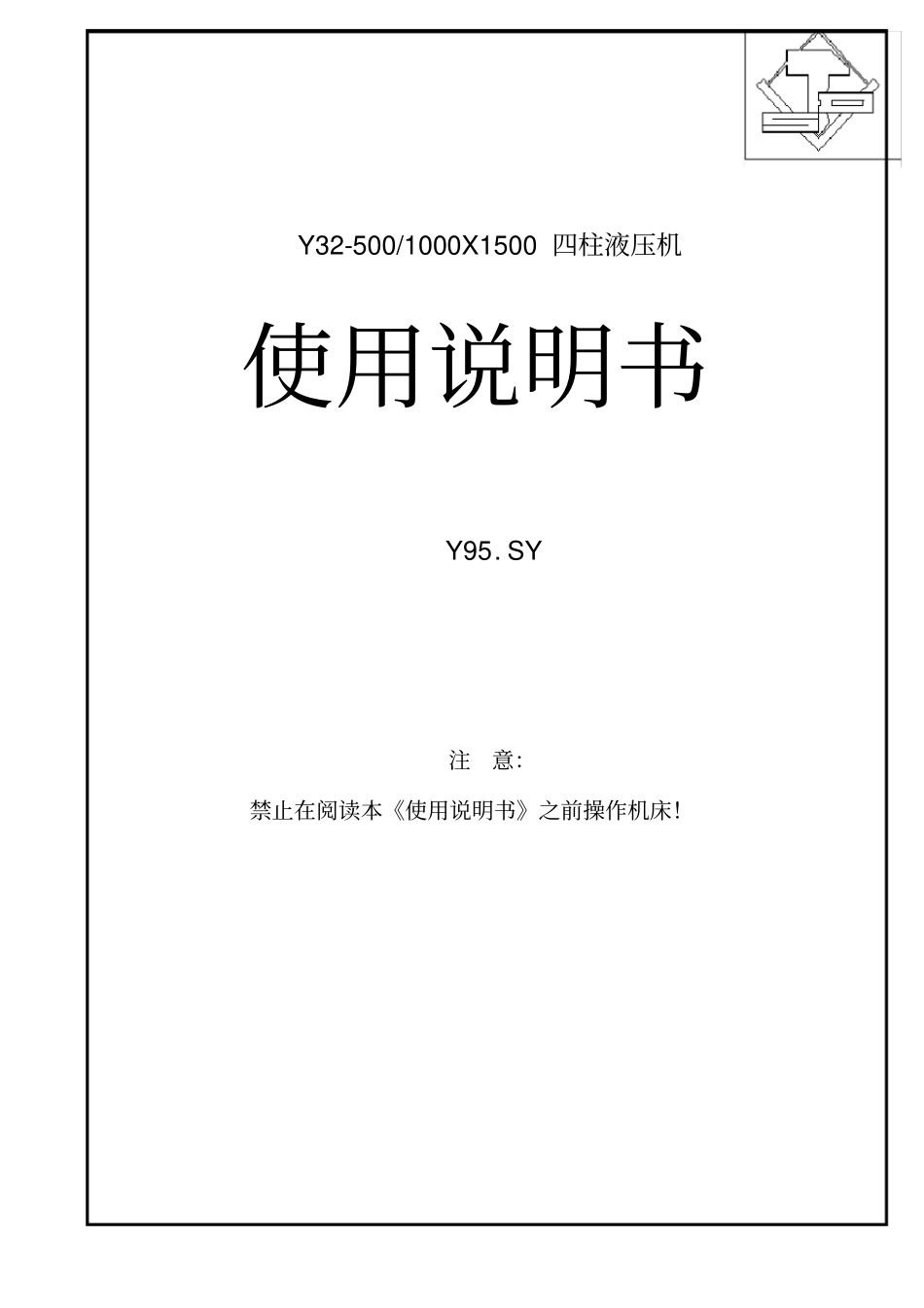

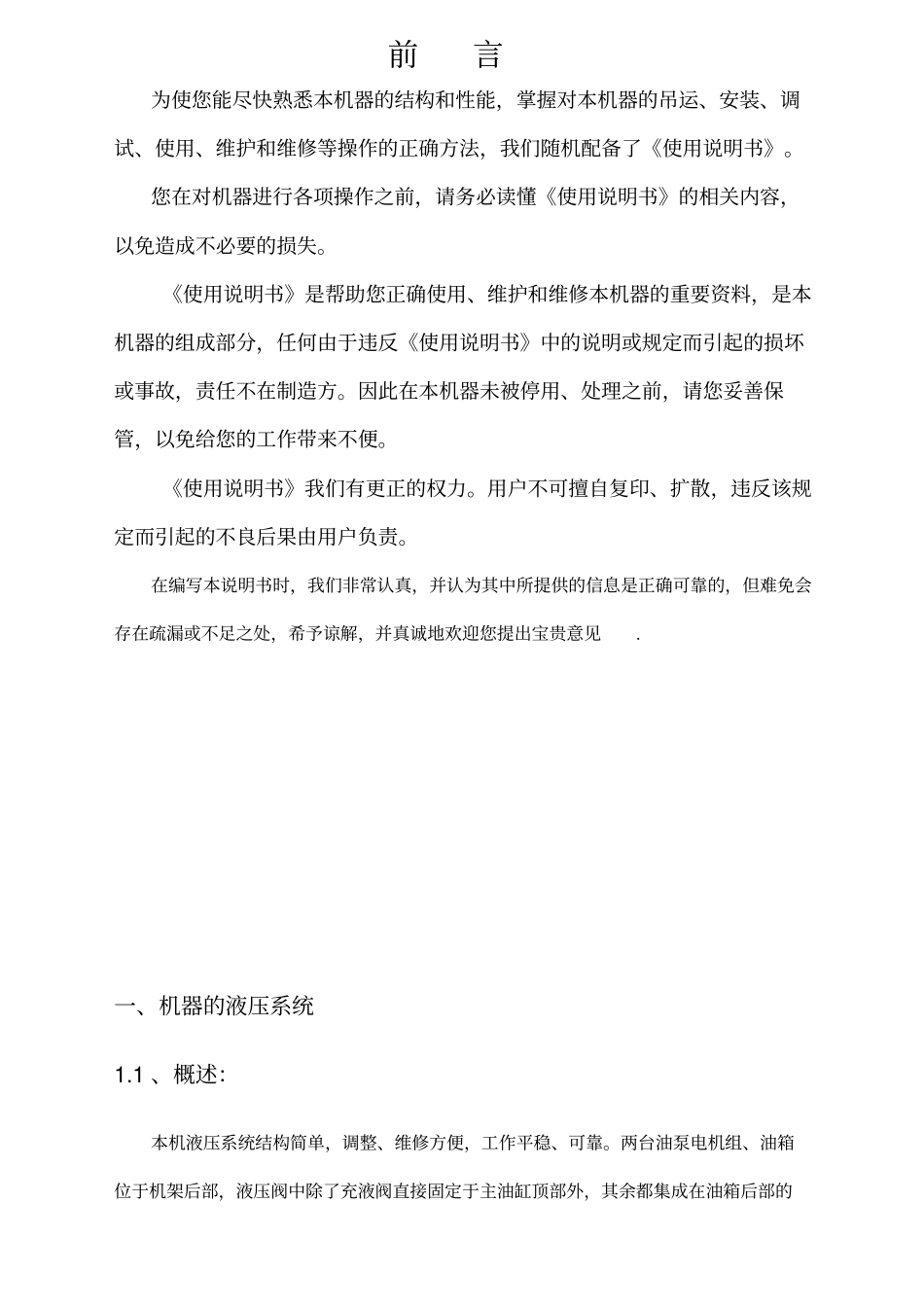

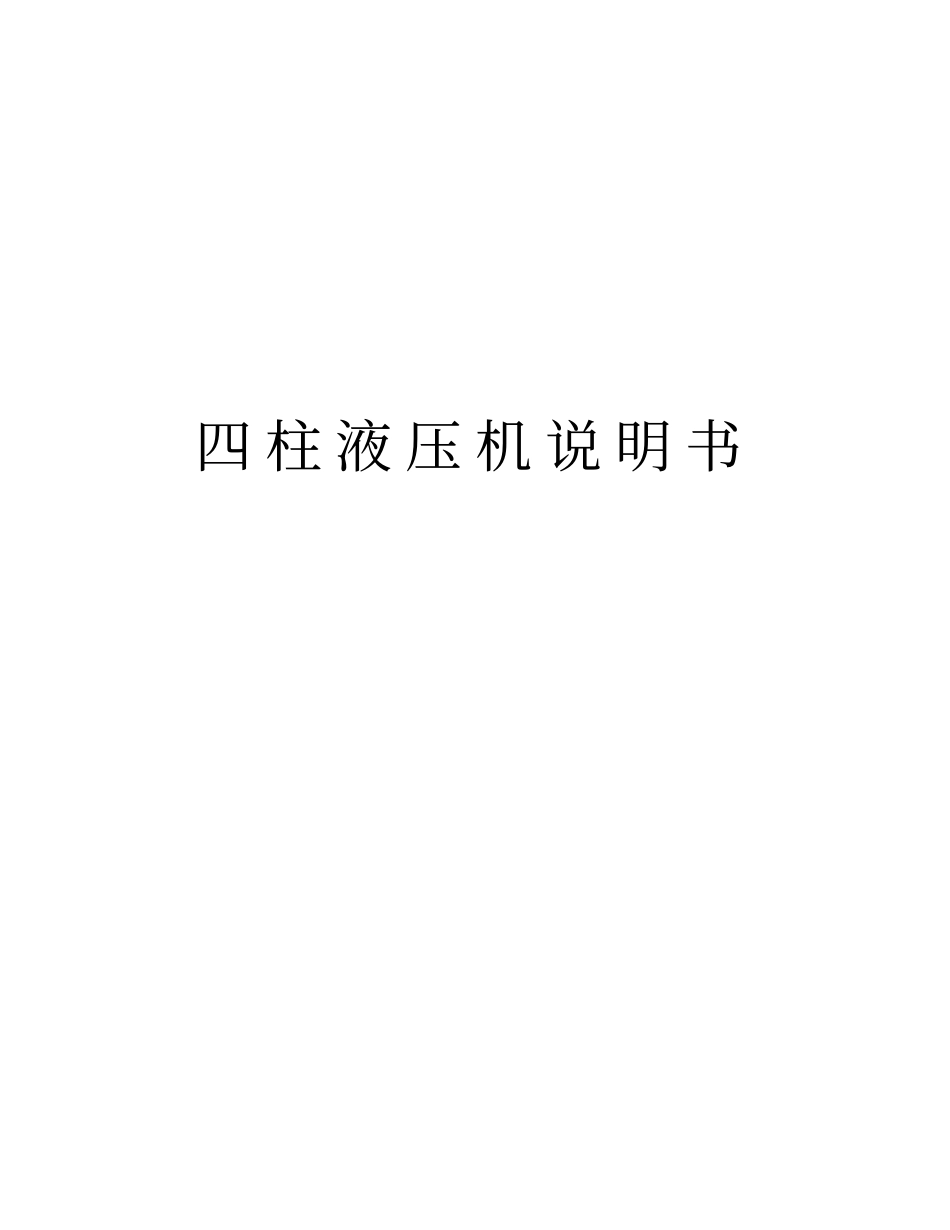

四 柱 液 压 机 说 明 书Y32-500/1000X1500 四柱液压机使用说明书Y95. SY 注意：禁止在阅读本《使用说明书》之前操作机床！前言为使您能尽快熟悉本机器的结构和性能，掌握对本机器的吊运、安装、调试、使用、维护和维修等操作的正确方法，我们随机配备了《使用说明书》。您在对机器进行各项操作之前，请务必读懂《使用说明书》的相关内容，以免造成不必要的损失。《使用说明书》是帮助您正确使用、维护和维修本机器的重要资料，是本机器的组成部分，任何由于违反《使用说明书》中的说明或规定而引起的损坏或事故，责任不在制造方。因此在本机器未被停用、处理之前，请您妥善保管，以免给您的工作带来不便。《使用说明书》我们有更正的权力。用户不可擅自复印、扩散，违反该规定而引起的不良后果由用户负责。在编写本说明书时，我们非常认真，并认为其中所提供的信息是正确可靠的，但难免会存在疏漏或不足之处，希予谅解，并真诚地欢迎您提出宝贵意见.一、机器的液压系统1.1 、概述：本机液压系统结构简单，调整、维修方便，工作平稳、可靠。两台油泵电机组、油箱位于机架后部，液压阀中除了充液阀直接固定于主油缸顶部外，其余都集成在油箱后部的一个阀块上，通过管道将各泵，阀连接起来组成系统。本机油箱容积520 升左右，再加上油缸和管道容积总共需要加油570 升，约需 3 桶多油，建议用 46#抗磨液压油，使用环境温度 0-45℃。本机液压系统可实现对油泵的启动，停止，活塞杆快速驱近及压制，保压，卸荷，返程等工况。本机油缸达到额定公称力3500KN 时，系统压力 25Mpa。在以下叙述中请对照液压原理图，各阀和各个电磁铁所列序号与原理图均一一对应。液压原理图见图8-1，液压阀块安装图见图 8-2 1.2 、工作原理：1.2.1 、启动：按下“启动”按钮，电机带动油泵转动，各电磁铁不带电，两台油泵打出的油经由阀C1、C2 回油箱，油泵空运转，油泵正确旋转方向应为面对油泵伸出轴看去为顺时针。1.2.2 、 停止：按下“停止”按钮，电机油泵停止转动，各电磁铁不带电，活塞杆保持原来的位置。1.2.3 、活塞杆下行及压制：无论是在“单动”状态下 , 或者在“单次”状态下踩下脚踏板 ,YV1、YV2、YV5通电, 泵 1打出压力油 ( 系统最高压力为阀 2 调定压力 :25Mpa)，经阀 7、11 进入主油缸上腔，主油缸有杆腔油经阀 9、7 返回油箱，主油缸完成快速下行。当碰到速度切换限位后，YV4带点，YV5断电，阀 9 关闭，油缸有...
