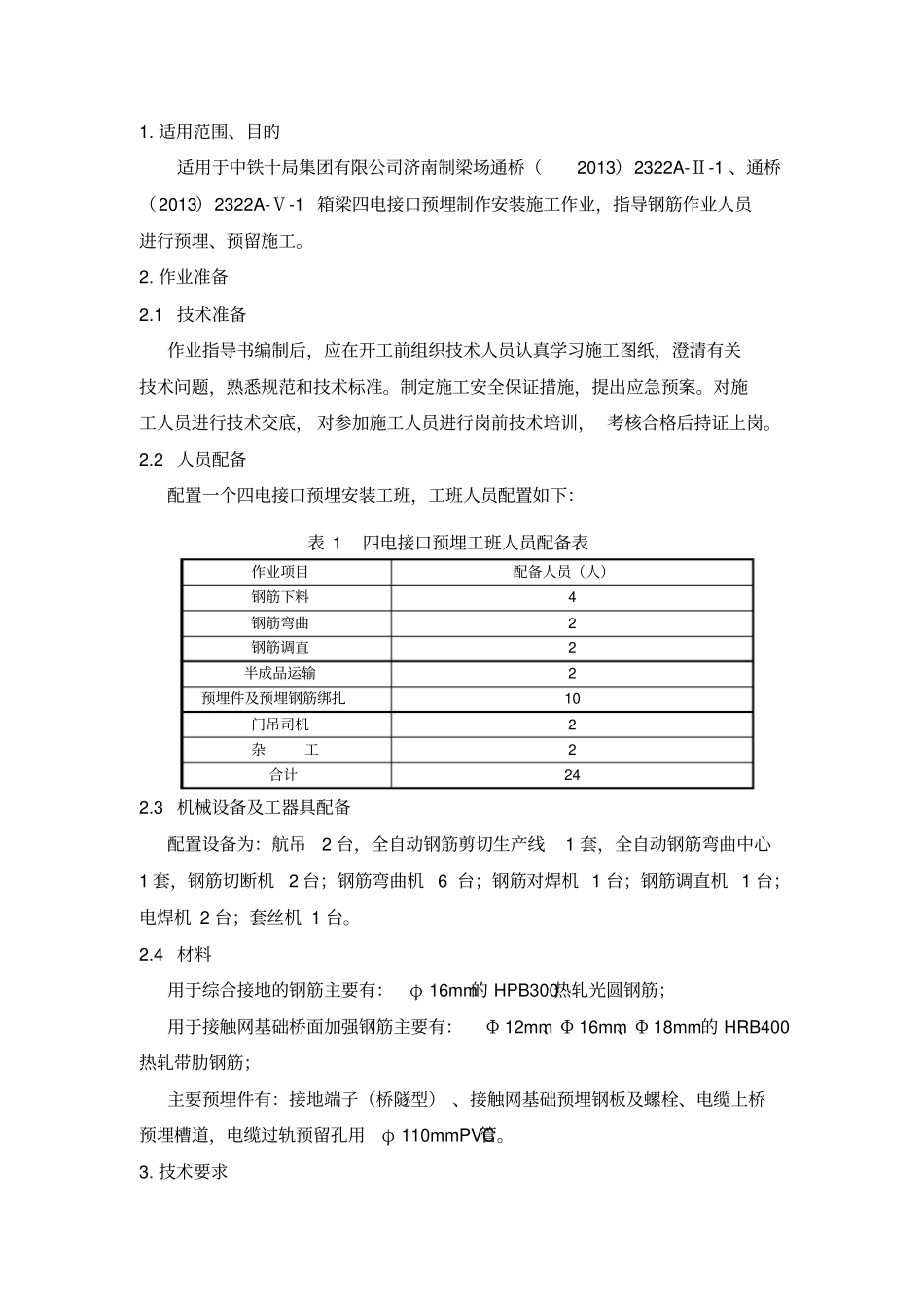

四电接口专项作业指导书_第1页
1/6

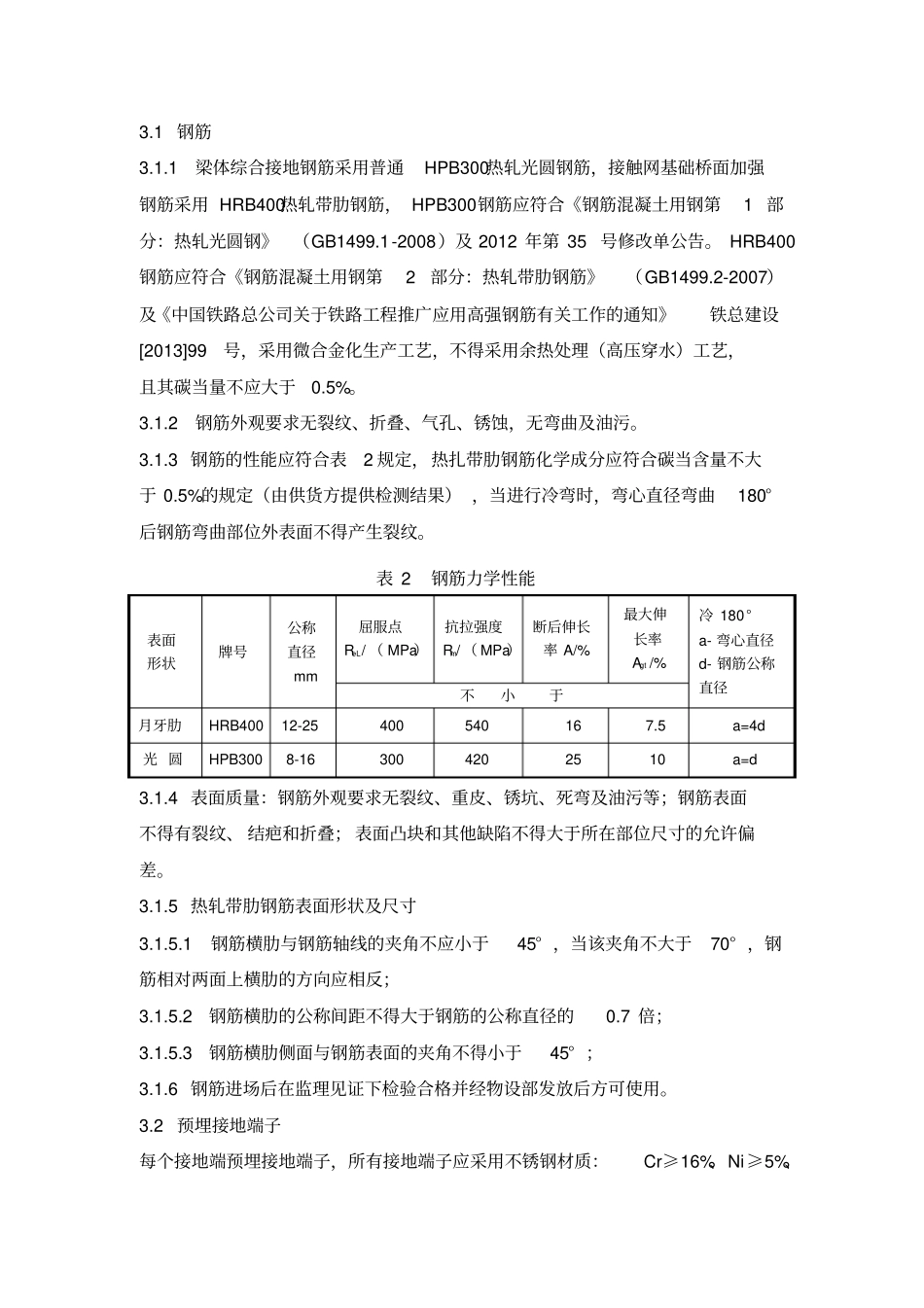

四电接口专项作业指导书_第2页
2/6

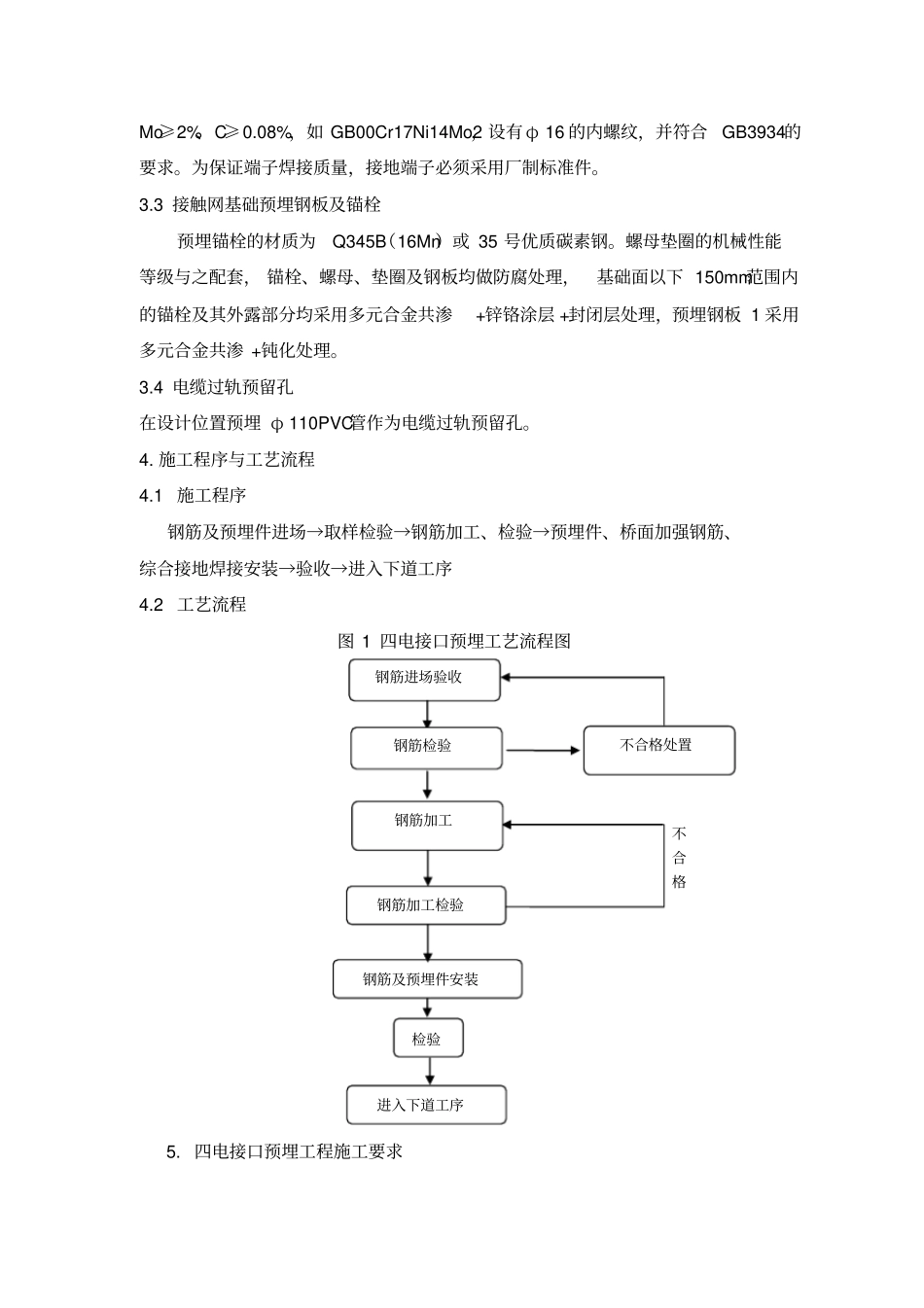

四电接口专项作业指导书_第3页
3/6
1. 适用范围、目的适用于中铁十局集团有限公司济南制梁场通桥(2013)2322A-Ⅱ-1 、通桥(2013)2322A-Ⅴ-1 箱梁四电接口预埋制作安装施工作业,指导钢筋作业人员进行预埋、预留施工。2. 作业准备2.1 技术准备作业指导书编制后,应在开工前组织技术人员认真学习施工图纸,澄清有关技术问题,熟悉规范和技术标准。制定施工安全保证措施,提出应急预案。对施工人员进行技术交底, 对参加施工人员进行岗前技术培训, 考核合格后持证上岗。2.2 人员配备配置一个四电接口预埋安装工班,工班人员配置如下:表 1 四电接口预埋工班人员配备表作业项目配备人员(人)钢筋下料4 钢筋弯曲2 钢筋调直2 半成品运输2 预埋件及预埋钢筋绑扎10 门吊司机2 杂工2 合计24 2.3 机械设备及工器具配备配置设备为:航吊2 台,全自动钢筋剪切生产线1 套,全自动钢筋弯曲中心1 套,钢筋切断机2 台;钢筋弯曲机 6 台;钢筋对焊机 1 台;钢筋调直机 1 台;电焊机 2 台;套丝机 1 台。2.4 材料用于综合接地的钢筋主要有:φ 16mm的 HPB300热轧光圆钢筋;用于接触网基础桥面加强钢筋主要有:Φ 12mm、Φ 16mm、Φ 18mm的 HRB400热轧带肋钢筋;主要预埋件有:接地端子(桥隧型) 、接触网基础预埋钢板及螺栓、电缆上桥预埋槽道,电缆过轨预留孔用φ 110mmPVC管。3. 技术要求3.1 钢筋3.1.1 梁体综合接地钢筋采用普通HPB300热轧光圆钢筋,接触网基础桥面加强钢筋采用 HRB400热轧带肋钢筋, HPB300 钢筋应符合《钢筋混凝土用钢第 1 部分:热轧光圆钢》(GB1499.1 -2008)及 2012 年第 35 号修改单公告。 HRB400 钢筋应符合《钢筋混凝土用钢第 2 部分:热轧带肋钢筋》(GB1499.2-2007)及《中国铁路总公司关于铁路工程推广应用高强钢筋有关工作的通知》铁总建设[2013]99号,采用微合金化生产工艺,不得采用余热处理(高压穿水)工艺,且其碳当量不应大于0.5%。3.1.2 钢筋外观要求无裂纹、折叠、气孔、锈蚀,无弯曲及油污。3.1.3 钢筋的性能应符合表2 规定,热扎带肋钢筋化学成分应符合碳当含量不大于 0.5%的规定(由供货方提供检测结果) ,当进行冷弯时,弯心直径弯曲180°后钢筋弯曲部位外表面不得产生裂纹。表 2 钢筋力学性能表面形状牌号公称直径mm 屈服点ReL/ ( MPa)抗拉强度Rm/ ( MPa)断后伸长率 A/% 最大伸长率Agt /% 冷 180°a- 弯心直径d- 钢筋公称直径不小于月牙肋HRB400 12-25 400 ...
