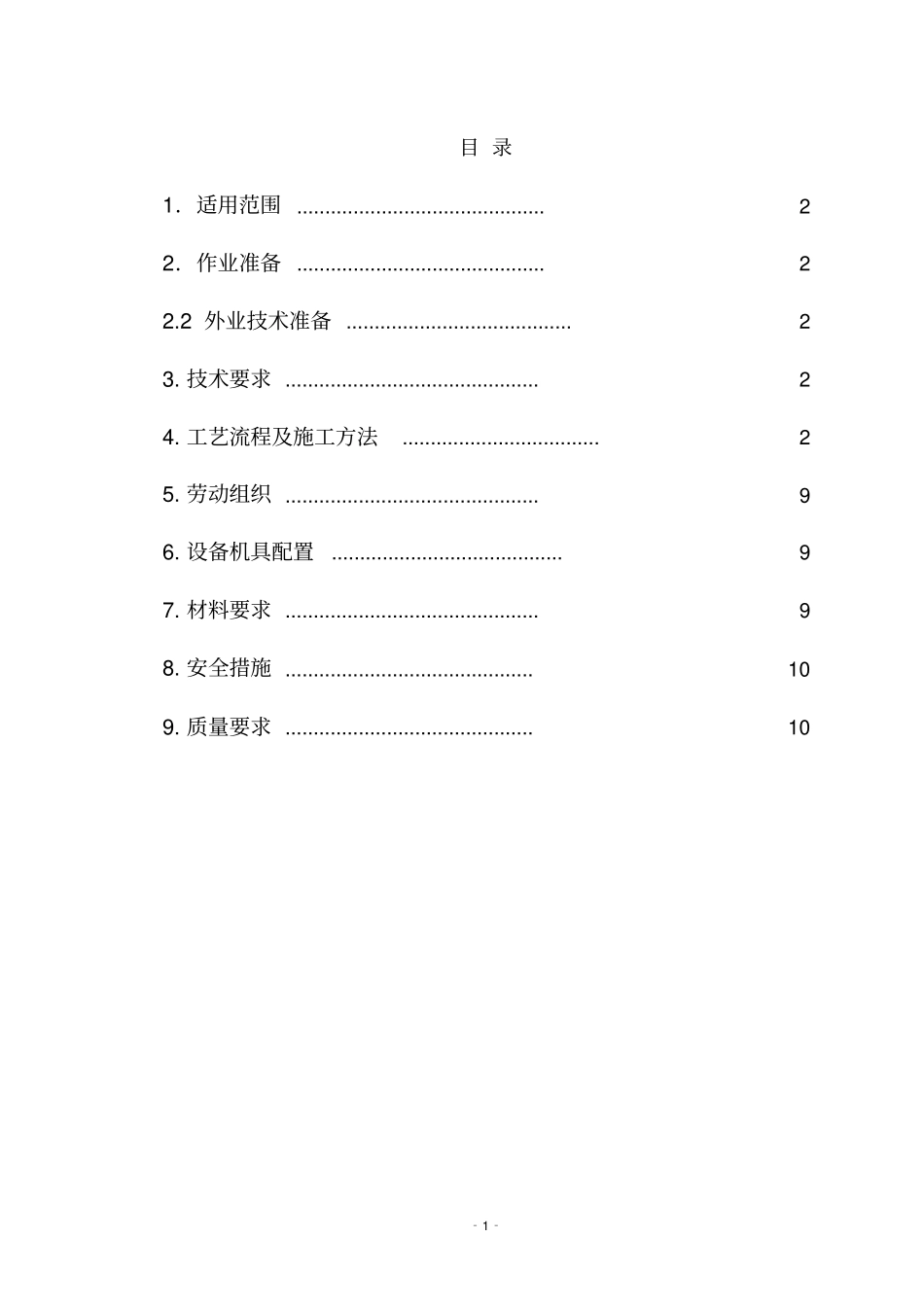

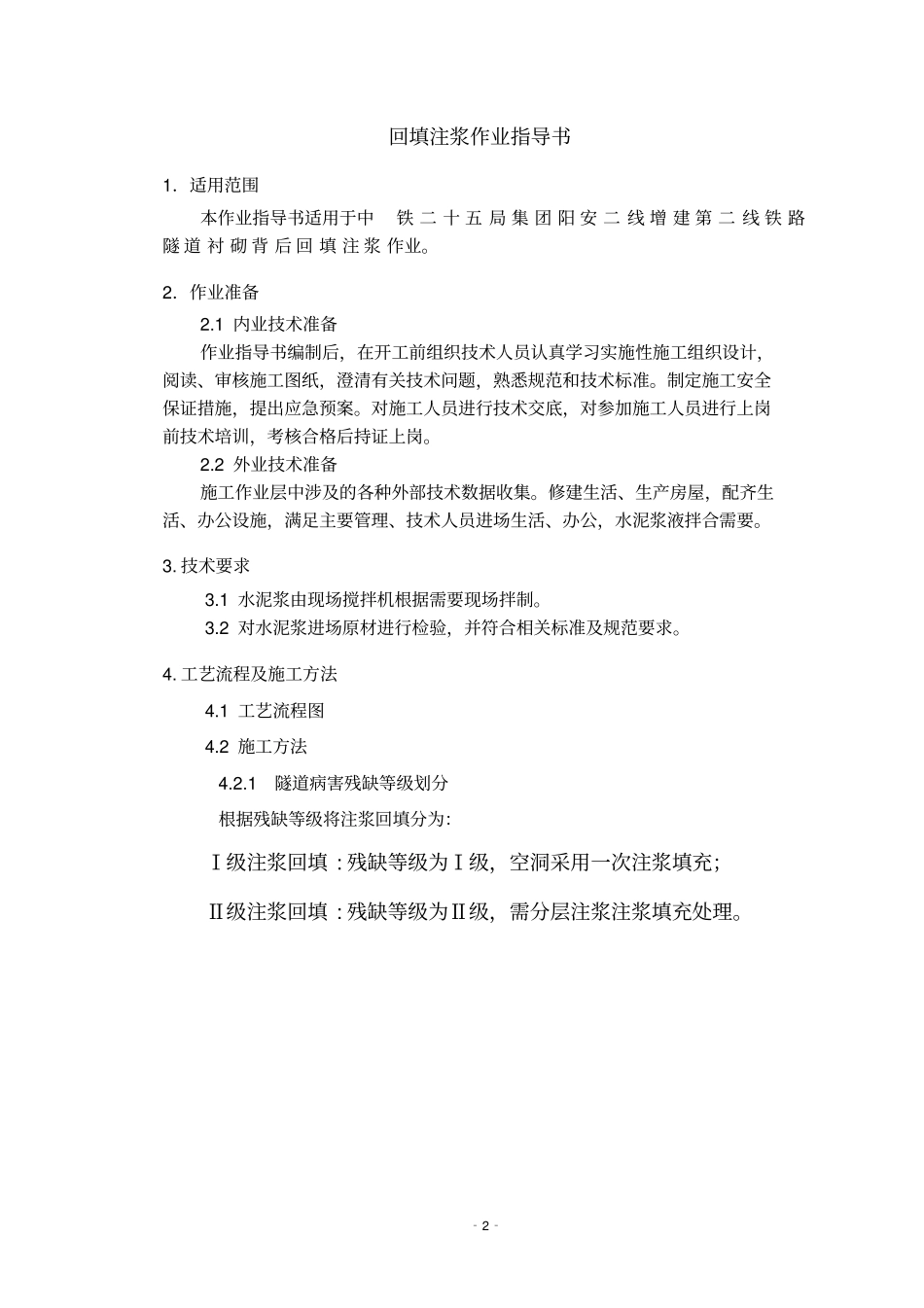

‐1‐目 录1．适用范围 ............................................ 2 2．作业准备 ............................................ 2 2.2 外业技术准备 ........................................ 2 3. 技术要求 ............................................. 2 4. 工艺流程及施工方法................................... 2 5. 劳动组织 ............................................. 9 6. 设备机具配置 ......................................... 9 7. 材料要求 ............................................. 9 8. 安全措施 ............................................ 10 9. 质量要求 ............................................ 10 ‐2‐回填注浆作业指导书1．适用范围本作业指导书适用于中铁 二 十 五 局 集 团 阳 安 二 线 增 建 第 二 线 铁 路隧 道 衬 砌 背 后 回 填 注 浆 作业。2．作业准备2.1 内业技术准备作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2 外业技术准备施工作业层中涉及的各种外部技术数据收集。修建生活、生产房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公，水泥浆液拌合需要。3. 技术要求3.1 水泥浆由现场搅拌机根据需要现场拌制。3.2 对水泥浆进场原材进行检验，并符合相关标准及规范要求。4. 工艺流程及施工方法4.1 工艺流程图4.2 施工方法4.2.1 隧道病害残缺等级划分根据残缺等级将注浆回填分为：Ⅰ级注浆回填 : 残缺等级为Ⅰ级，空洞采用一次注浆填充；Ⅱ级注浆回填 : 残缺等级为Ⅱ级，需分层注浆注浆填充处理。‐3‐回填注浆施工流程图4.2.2 Ⅰ级注浆回施工方法采用风钻钻孔直接打入钢管法注浆堵水，注浆钢管采用马牙扣形注浆管，直径为 42mm；注浆孔采用风钻钻孔，孔径为45~50mm，注浆管的长度根据钻孔深度而定，无缝钢管深入衬砌背后50~60cm。钻孔后需清出孔中岩粉、石粒，然后埋设注浆管。埋管前在马牙扣处缠已沾有铅油的麻丝，用大锤将钢管打入孔内，使麻丝与孔壁充分挤压紧密， 外露段应有丝扣。 打管时在丝扣一端须戴压盖螺帽以保护丝扣，最后用双快水泥对孔口周围进行...
