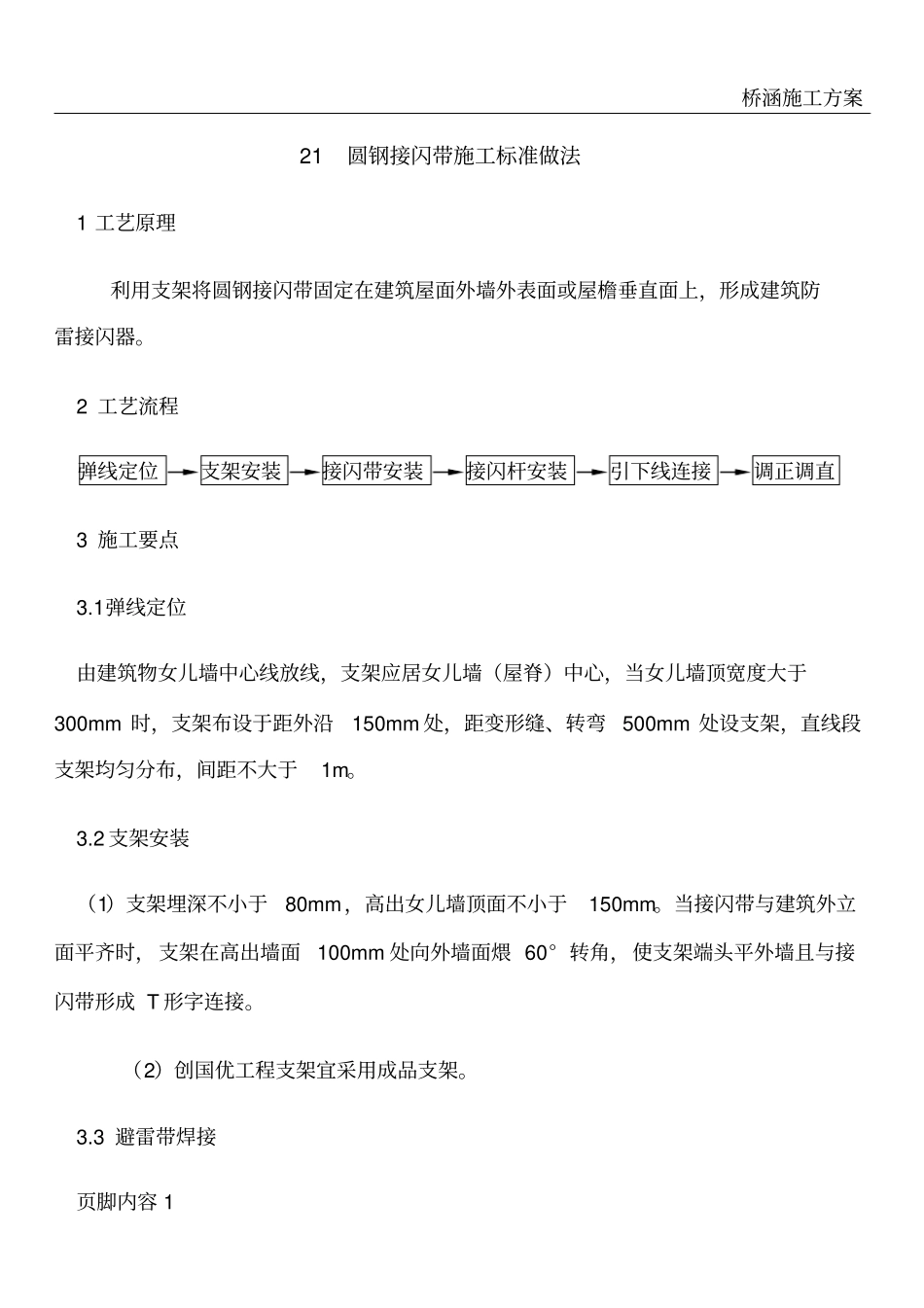

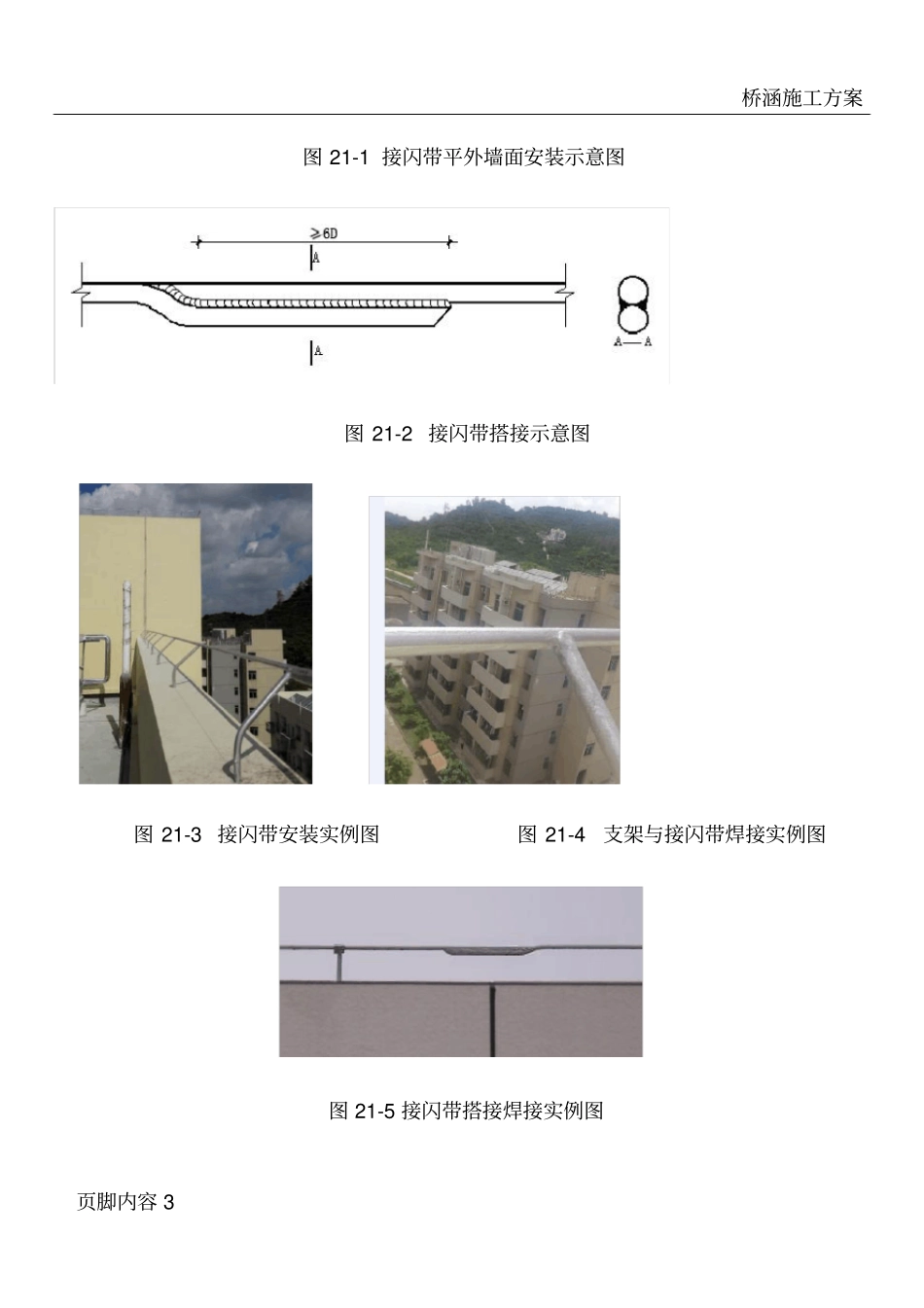

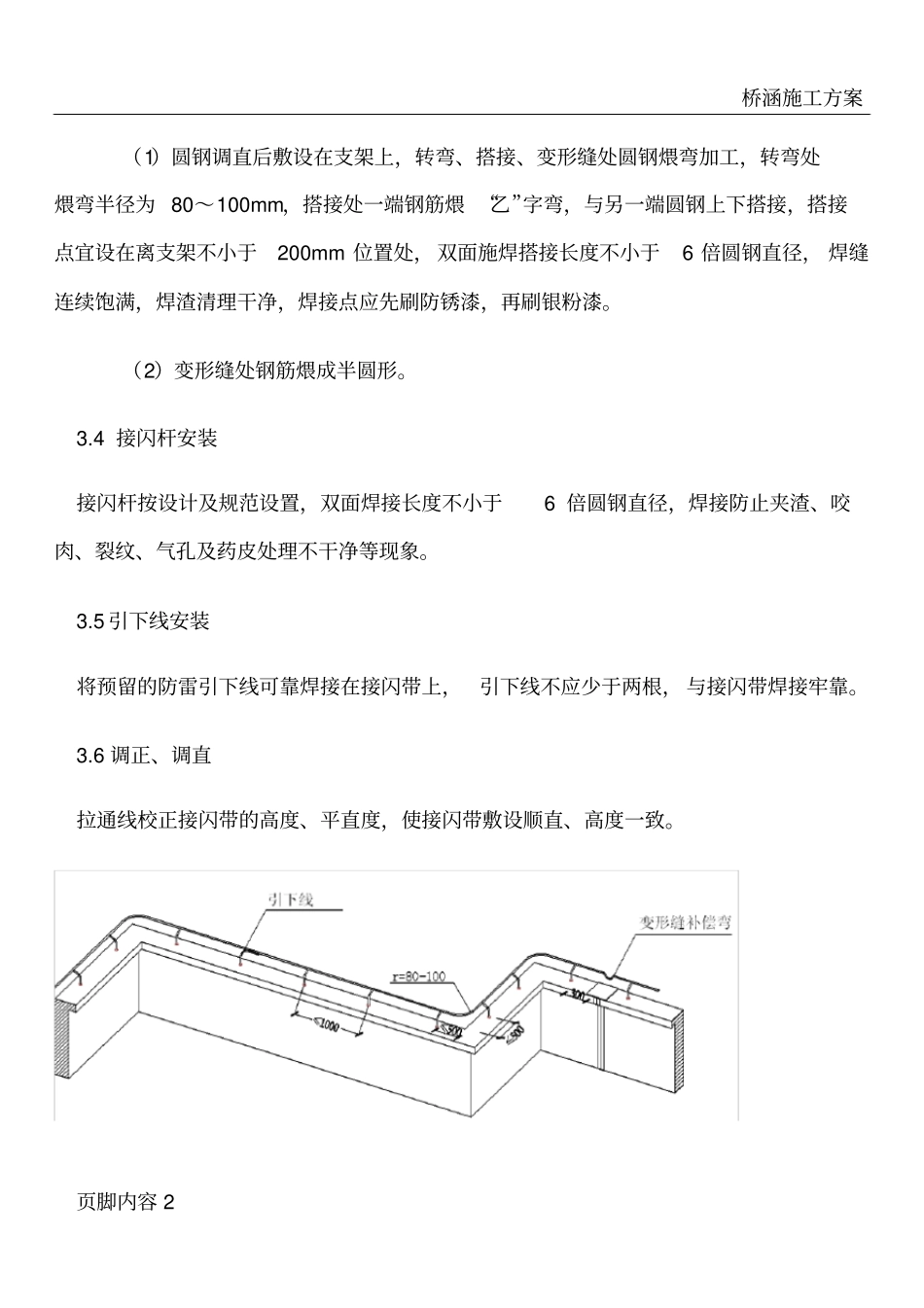

桥涵施工方案页脚内容 121 圆钢接闪带施工标准做法1 工艺原理利用支架将圆钢接闪带固定在建筑屋面外墙外表面或屋檐垂直面上，形成建筑防雷接闪器。2 工艺流程弹线定位支架安装接闪带安装接闪杆安装引下线连接调正调直3 施工要点3.1弹线定位由建筑物女儿墙中心线放线，支架应居女儿墙（屋脊）中心，当女儿墙顶宽度大于300mm 时，支架布设于距外沿150mm 处，距变形缝、转弯500mm 处设支架，直线段支架均匀分布，间距不大于1m。3.2 支架安装（1）支架埋深不小于80mm，高出女儿墙顶面不小于150mm。当接闪带与建筑外立面平齐时，支架在高出墙面100mm 处向外墙面煨 60° 转角，使支架端头平外墙且与接闪带形成 T 形字连接。（2）创国优工程支架宜采用成品支架。3.3 避雷带焊接桥涵施工方案页脚内容 2（1）圆钢调直后敷设在支架上，转弯、搭接、变形缝处圆钢煨弯加工，转弯处煨弯半径为 80～100mm，搭接处一端钢筋煨 “乙”字弯，与另一端圆钢上下搭接，搭接点宜设在离支架不小于200mm 位置处，双面施焊搭接长度不小于6 倍圆钢直径， 焊缝连续饱满，焊渣清理干净，焊接点应先刷防锈漆，再刷银粉漆。（2）变形缝处钢筋煨成半圆形。3.4 接闪杆安装接闪杆按设计及规范设置，双面焊接长度不小于6 倍圆钢直径，焊接防止夹渣、咬肉、裂纹、气孔及药皮处理不干净等现象。3.5 引下线安装将预留的防雷引下线可靠焊接在接闪带上，引下线不应少于两根， 与接闪带焊接牢靠。3.6 调正、调直拉通线校正接闪带的高度、平直度，使接闪带敷设顺直、高度一致。桥涵施工方案页脚内容 3图 21-1 接闪带平外墙面安装示意图图 21-2 接闪带搭接示意图图 21-3 接闪带安装实例图图 21-4 支架与接闪带焊接实例图图 21-5 接闪带搭接焊接实例图
