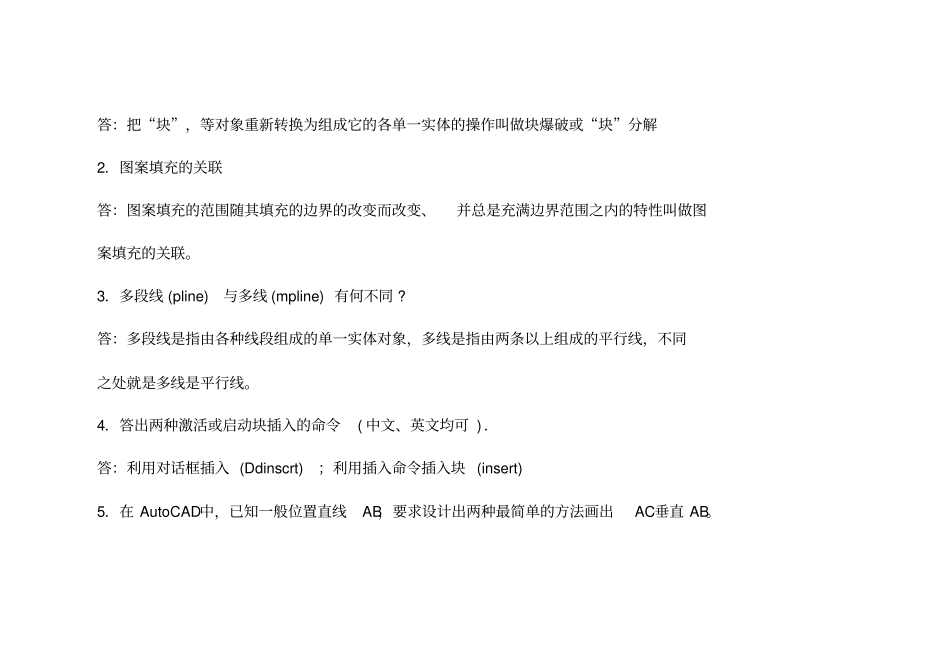

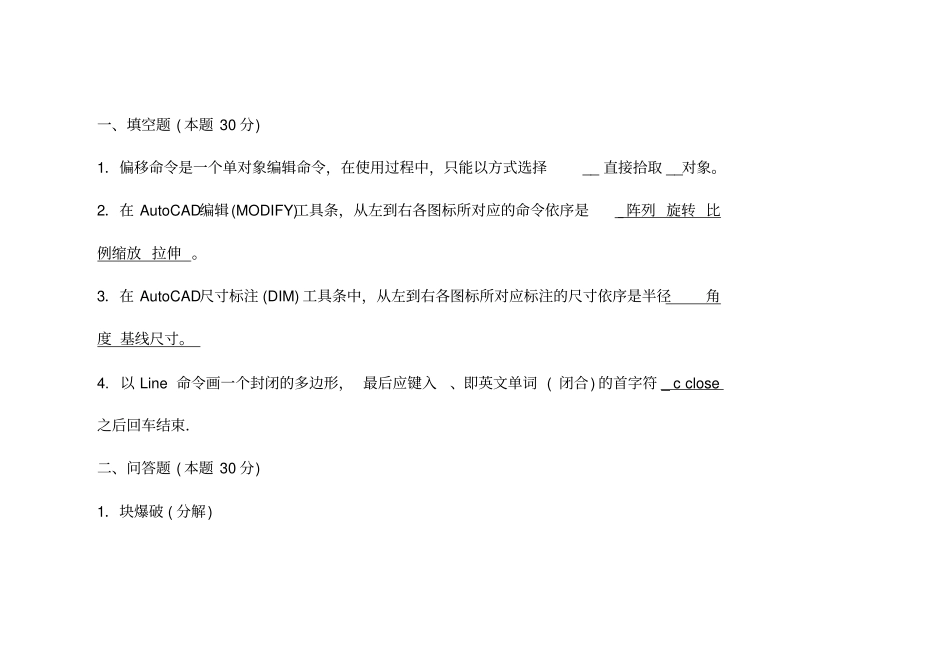

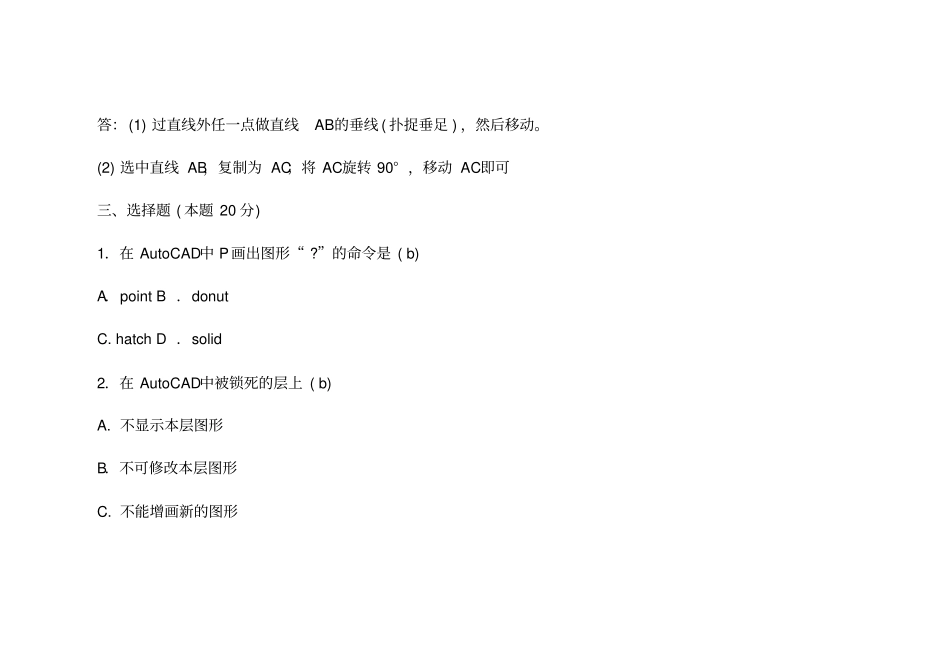

一、填空题 ( 本题 30 分) 1．偏移命令是一个单对象编辑命令，在使用过程中，只能以方式选择 __ 直接拾取 __对象。2．在 AutoCAD编辑(MODIFY)工具条，从左到右各图标所对应的命令依序是 _ 阵列 旋转 比例缩放 拉伸 。3．在 AutoCAD尺寸标注 (DIM) 工具条中，从左到右各图标所对应标注的尺寸依序是半径角度 基线尺寸。4. 以 Line 命令画一个封闭的多边形， 最后应键入、即英文单词 ( 闭合) 的首字符 _ c close之后回车结束．二、问答题 ( 本题 30 分) 1．块爆破 ( 分解) 答：把“块”，等对象重新转换为组成它的各单一实体的操作叫做块爆破或“块”分解2．图案填充的关联答：图案填充的范围随其填充的边界的改变而改变、并总是充满边界范围之内的特性叫做图案填充的关联。3．多段线 (pline)与多线 (mpline) 有何不同 ? 答：多段线是指由各种线段组成的单一实体对象，多线是指由两条以上组成的平行线，不同之处就是多线是平行线。4．答出两种激活或启动块插入的命令( 中文、英文均可 )．答：利用对话框插入 (Ddinscrt)；利用插入命令插入块 (insert) 5．在 AutoCAD中，已知一般位置直线AB，要求设计出两种最简单的方法画出AC垂直 AB。答：(1) 过直线外任一点做直线AB的垂线 ( 扑捉垂足 ) ，然后移动。(2) 选中直线 AB，复制为 AC；将 AC旋转 90° ，移动 AC即可三、选择题 ( 本题 20 分) 1．在 AutoCAD中 P画出图形“ ?”的命令是 ( b) A．point B ．donut C. hatch D ．solid 2．在 AutoCAD中被锁死的层上 ( b) A. 不显示本层图形B．不可修改本层图形C. 不能增画新的图形D．以上全不能3．在 AutoCAD中，对两条直线使用圆角命令，则两线必须(d ) A. 直观交于一点 B ．延长后相交C．位置可任意 D. 共面4．在 AutoCAD中绘制土木工程图经常需要使用多线。由于一次绘出的多线被当作一个实体对待，因此对多线的编辑应该使用命令(b ) A. break B. mledit C. explode D ．trim 5．以下有关 AutoCAD“捕捉模式” (SNAP)和“栅格模式” (CRID)的叙述正确的是 (d ) A．栅格的纵横间距必须相等B. SNAP的纵横间距必须相等C. 只有显示栅格式打开SNAP才能捕捉到栅格点D. 当橱格的间距与 SNAP的间距对应相等， SNAP总是捕捉栅格点四、是非判断题 ( 本题 20 分) 1. AutoCAD 中的图案填充 (hatch) 与其边界是可关联的，即图案填充的范...
