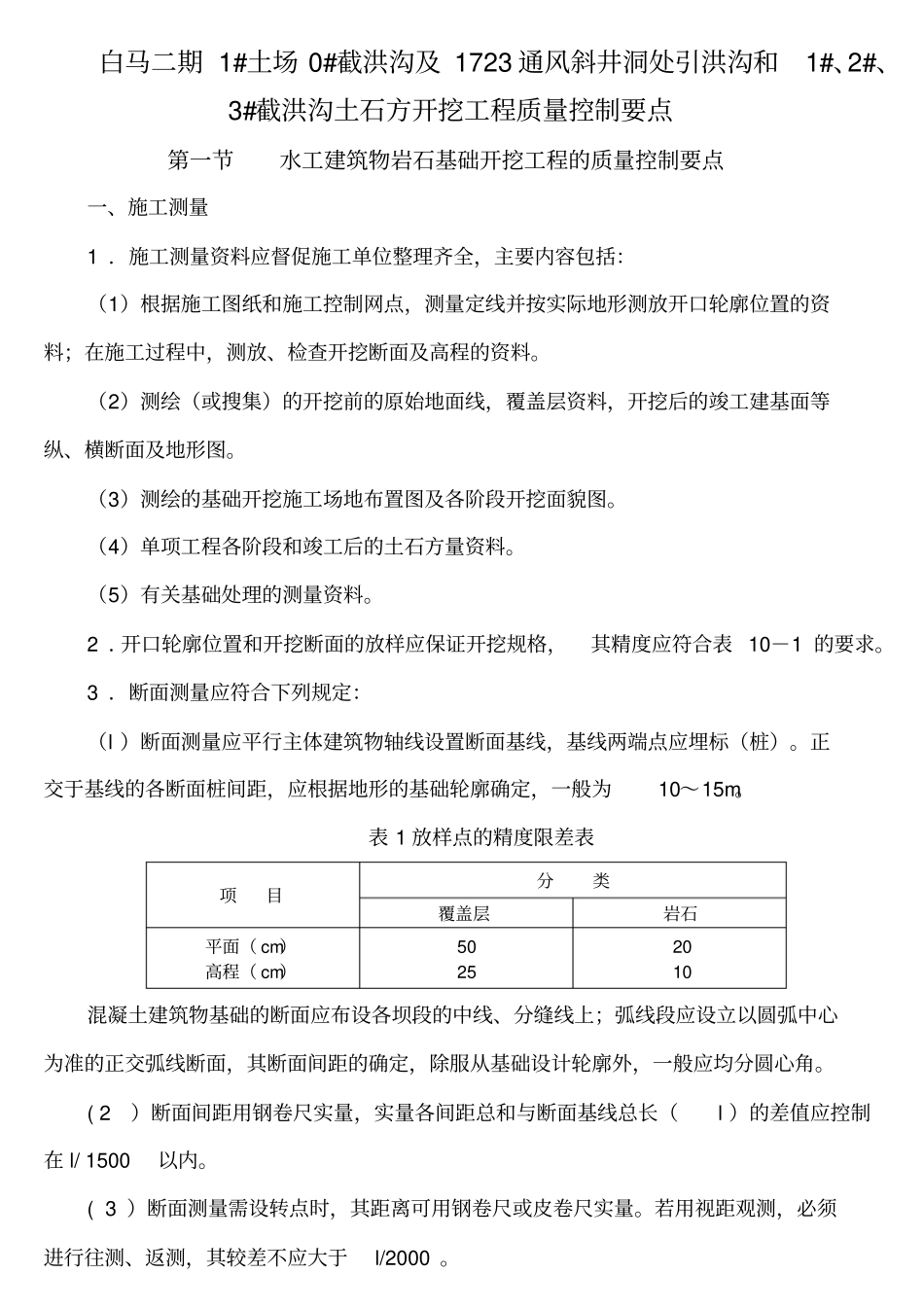

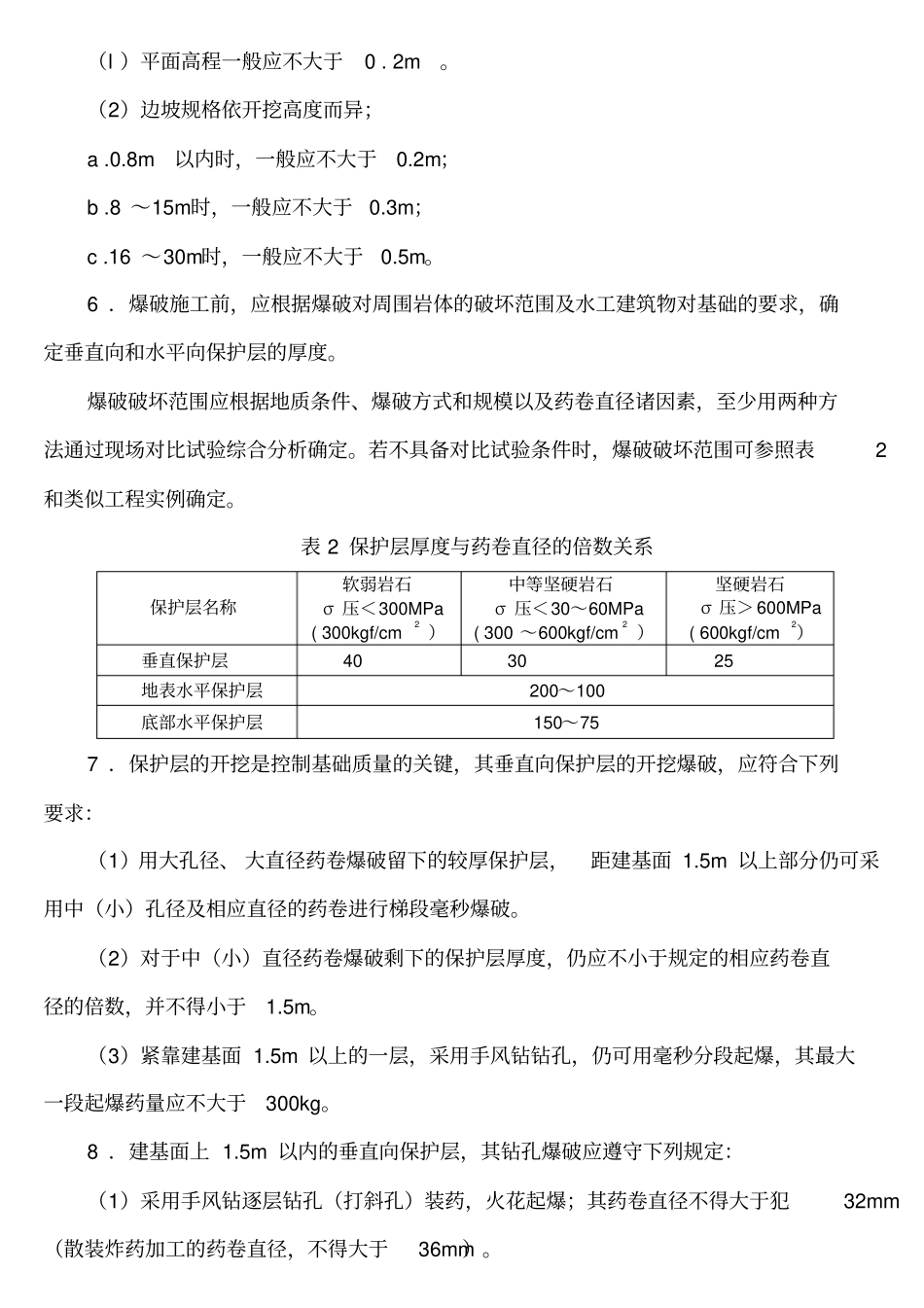

白马二期 1#土场 0#截洪沟及 1723 通风斜井洞处引洪沟和1#、2#、3#截洪沟土石方开挖工程质量控制要点第一节水工建筑物岩石基础开挖工程的质量控制要点一、施工测量1 ．施工测量资料应督促施工单位整理齐全，主要内容包括：（1）根据施工图纸和施工控制网点，测量定线并按实际地形测放开口轮廓位置的资料；在施工过程中，测放、检查开挖断面及高程的资料。（2）测绘（或搜集）的开挖前的原始地面线，覆盖层资料，开挖后的竣工建基面等纵、横断面及地形图。（3）测绘的基础开挖施工场地布置图及各阶段开挖面貌图。（4）单项工程各阶段和竣工后的土石方量资料。（5）有关基础处理的测量资料。2 ．开口轮廓位置和开挖断面的放样应保证开挖规格，其精度应符合表 10－1 的要求。3 ．断面测量应符合下列规定：（l ）断面测量应平行主体建筑物轴线设置断面基线，基线两端点应埋标（桩）。正交于基线的各断面桩间距，应根据地形的基础轮廓确定，一般为10～15m。表 1 放样点的精度限差表项目分类覆盖层岩石平面（ cm）高程（ cm）50 25 20 10 混凝土建筑物基础的断面应布设各坝段的中线、分缝线上；弧线段应设立以圆弧中心为准的正交弧线断面，其断面间距的确定，除服从基础设计轮廓外，一般应均分圆心角。( 2 ）断面间距用钢卷尺实量，实量各间距总和与断面基线总长（l ）的差值应控制在 l/ 1500 以内。( 3 ）断面测量需设转点时，其距离可用钢卷尺或皮卷尺实量。若用视距观测，必须进行往测、返测，其较差不应大于l/2000 。( 4 ）开挖中间过程的断面测量，可用经纬仪测量断面桩高程，但在岩基竣工断面测量时，必须以五等水测定断面桩高程。4 ．基础开挖完成后，应及时测绘最终开挖竣工地形图以及与设计施工详图同位置、同比例的纵横剖面图。竣工地形图及纵横剖面图的规格应符合下列要求：( l ）原始地面（覆盖层和基岩面）地形图比例一般为1 : 200 ～1 : 10000 。( 2 ）用于计算工程量（覆盖层和基岩面）的横断面图，纵向比例一般为1 : 100～1 : 200，横向比例一般为1 : 200 ～1 : 500 。( 3 ）竣工基础横断面图纵、横比例一般为1 : 100 一 1 : 200 。( 4 ）竣工建基面地形图比例一般为1 : 200 ，等高距可根据坡度和岩基起伏状况选用 0.2m、0.5m 或 1.0m，也可仅测绘平面高程图。二、岩石基础开挖1 一般情况下，基础开挖应自上而下进行。当岸坡和河床底部同时施工时，应确保安全；否...
