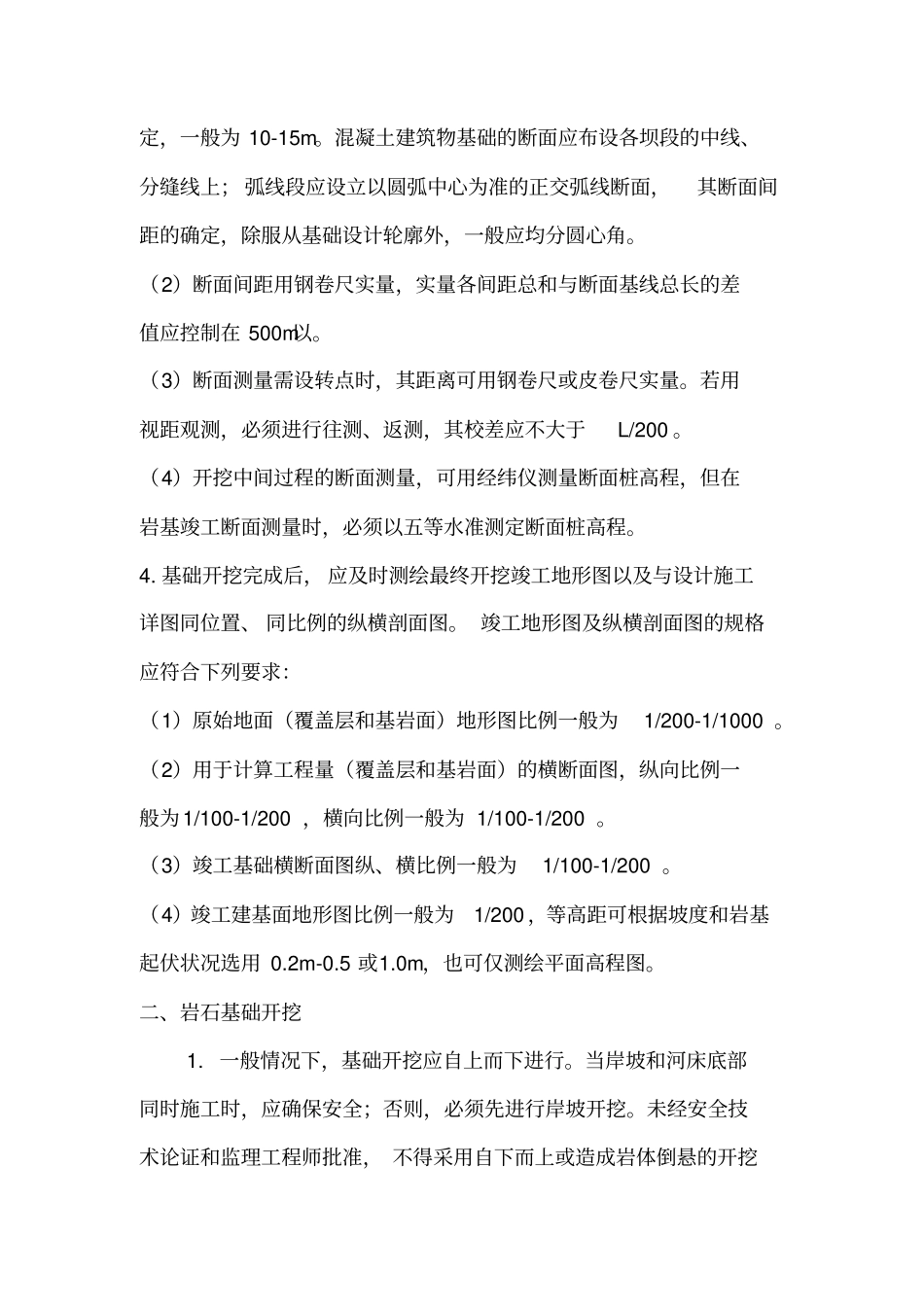

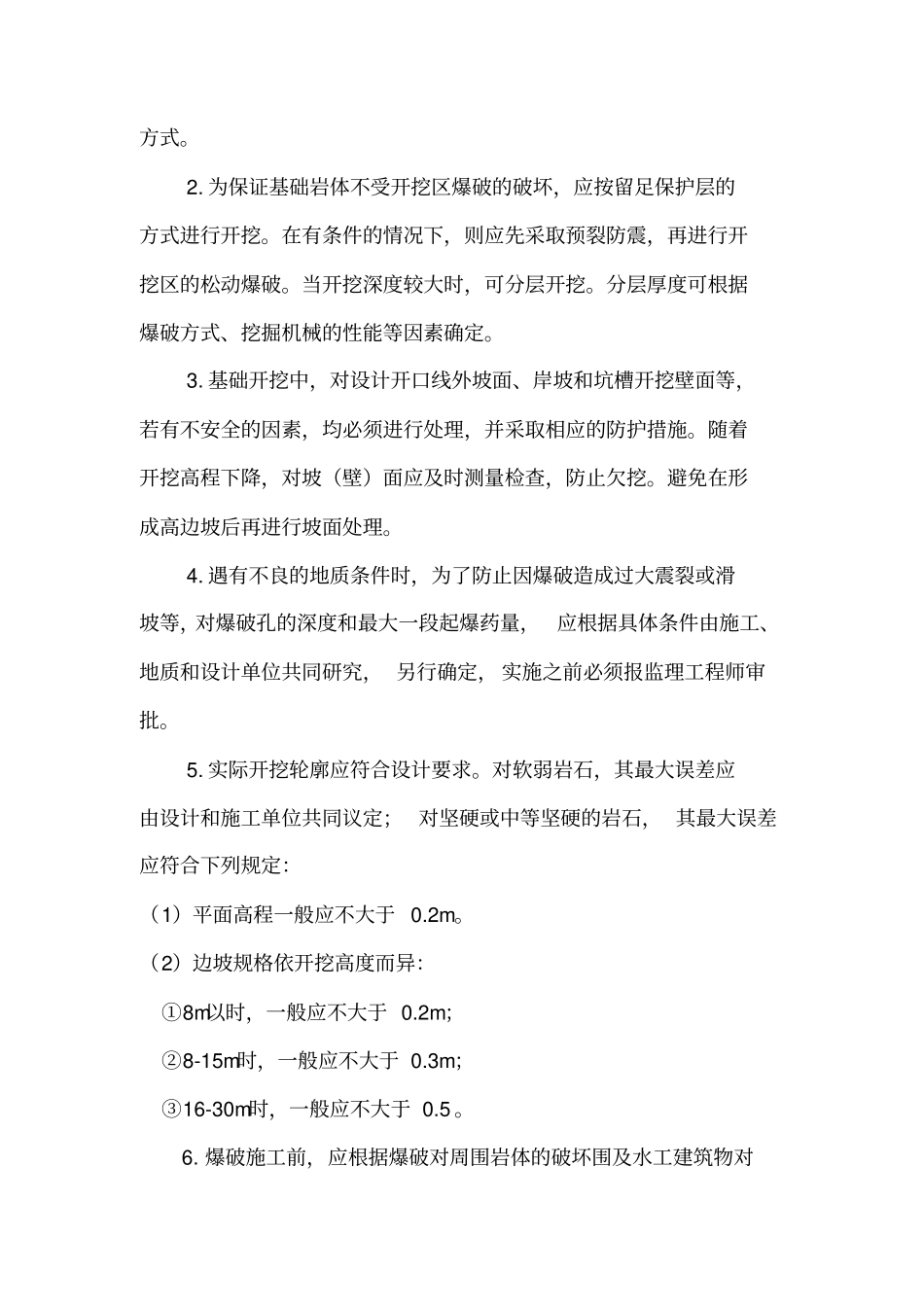

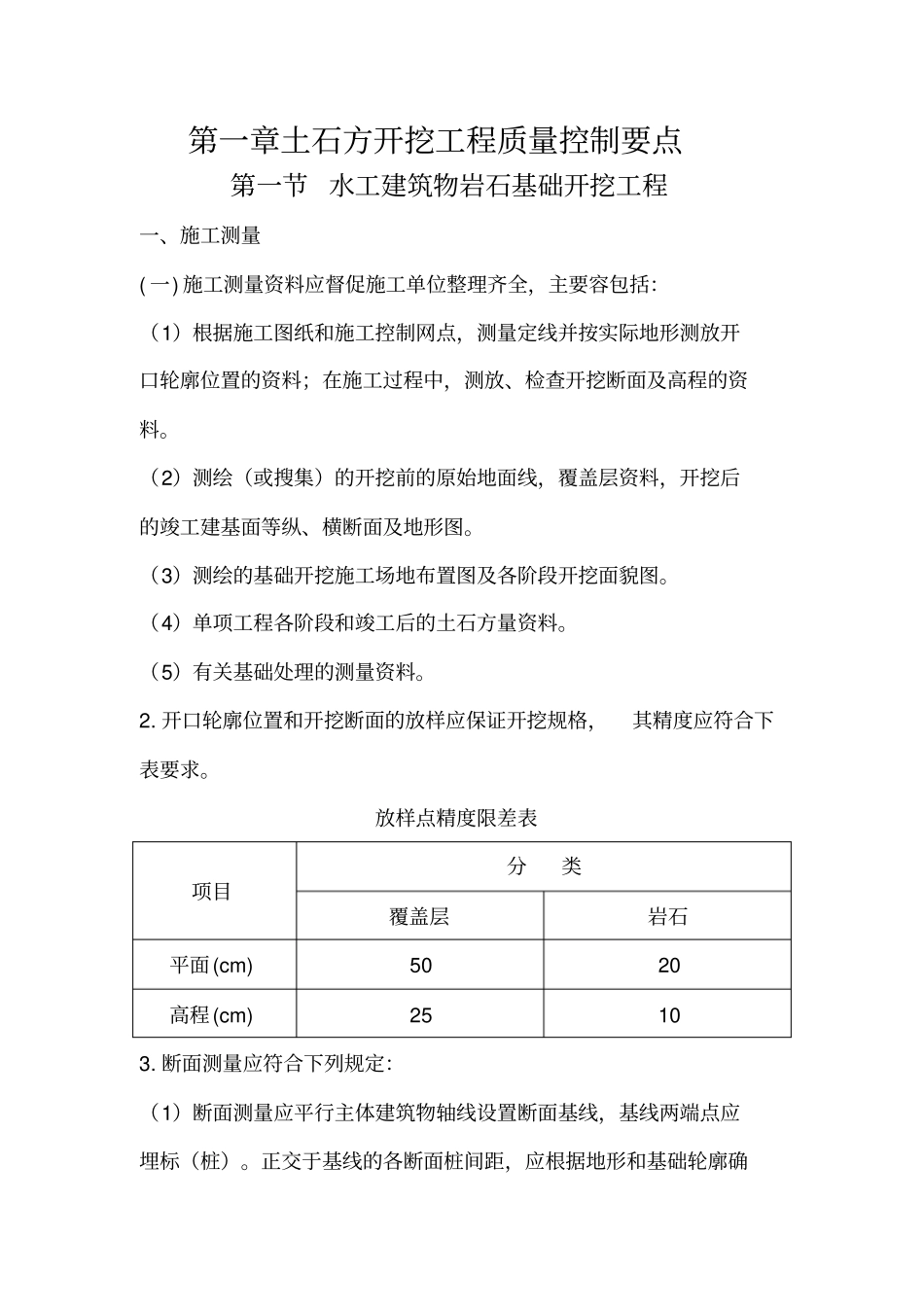

第一章土石方开挖工程质量控制要点第一节 水工建筑物岩石基础开挖工程一、施工测量( 一) 施工测量资料应督促施工单位整理齐全，主要容包括：（1）根据施工图纸和施工控制网点，测量定线并按实际地形测放开口轮廓位置的资料；在施工过程中，测放、检查开挖断面及高程的资料。（2）测绘（或搜集）的开挖前的原始地面线，覆盖层资料，开挖后的竣工建基面等纵、横断面及地形图。（3）测绘的基础开挖施工场地布置图及各阶段开挖面貌图。（4）单项工程各阶段和竣工后的土石方量资料。（5）有关基础处理的测量资料。2. 开口轮廓位置和开挖断面的放样应保证开挖规格，其精度应符合下表要求。放样点精度限差表项目分类覆盖层岩石平面(cm) 50 20 高程(cm) 25 10 3. 断面测量应符合下列规定：（1）断面测量应平行主体建筑物轴线设置断面基线，基线两端点应埋标（桩）。正交于基线的各断面桩间距，应根据地形和基础轮廓确定，一般为 10-15m。混凝土建筑物基础的断面应布设各坝段的中线、分缝线上； 弧线段应设立以圆弧中心为准的正交弧线断面，其断面间距的确定，除服从基础设计轮廓外，一般应均分圆心角。（2）断面间距用钢卷尺实量，实量各间距总和与断面基线总长的差值应控制在 500m以。（3）断面测量需设转点时，其距离可用钢卷尺或皮卷尺实量。若用视距观测，必须进行往测、返测，其校差应不大于L/200 。（4）开挖中间过程的断面测量，可用经纬仪测量断面桩高程，但在岩基竣工断面测量时，必须以五等水准测定断面桩高程。4. 基础开挖完成后， 应及时测绘最终开挖竣工地形图以及与设计施工详图同位置、 同比例的纵横剖面图。 竣工地形图及纵横剖面图的规格应符合下列要求：（1）原始地面（覆盖层和基岩面）地形图比例一般为1/200-1/1000 。（2）用于计算工程量（覆盖层和基岩面）的横断面图，纵向比例一般为1/100-1/200 ，横向比例一般为 1/100-1/200 。（3）竣工基础横断面图纵、横比例一般为1/100-1/200 。（4）竣工建基面地形图比例一般为1/200 ，等高距可根据坡度和岩基起伏状况选用 0.2m-0.5 或1.0m，也可仅测绘平面高程图。二、岩石基础开挖1. 一般情况下，基础开挖应自上而下进行。当岸坡和河床底部同时施工时，应确保安全；否则，必须先进行岸坡开挖。未经安全技术论证和监理工程师批准， 不得采用自下而上或造成岩体倒悬的开挖方式。2. 为保证基础岩体不受开挖区爆破的破坏，应按留足保护层的方式进行开挖。在有条...
