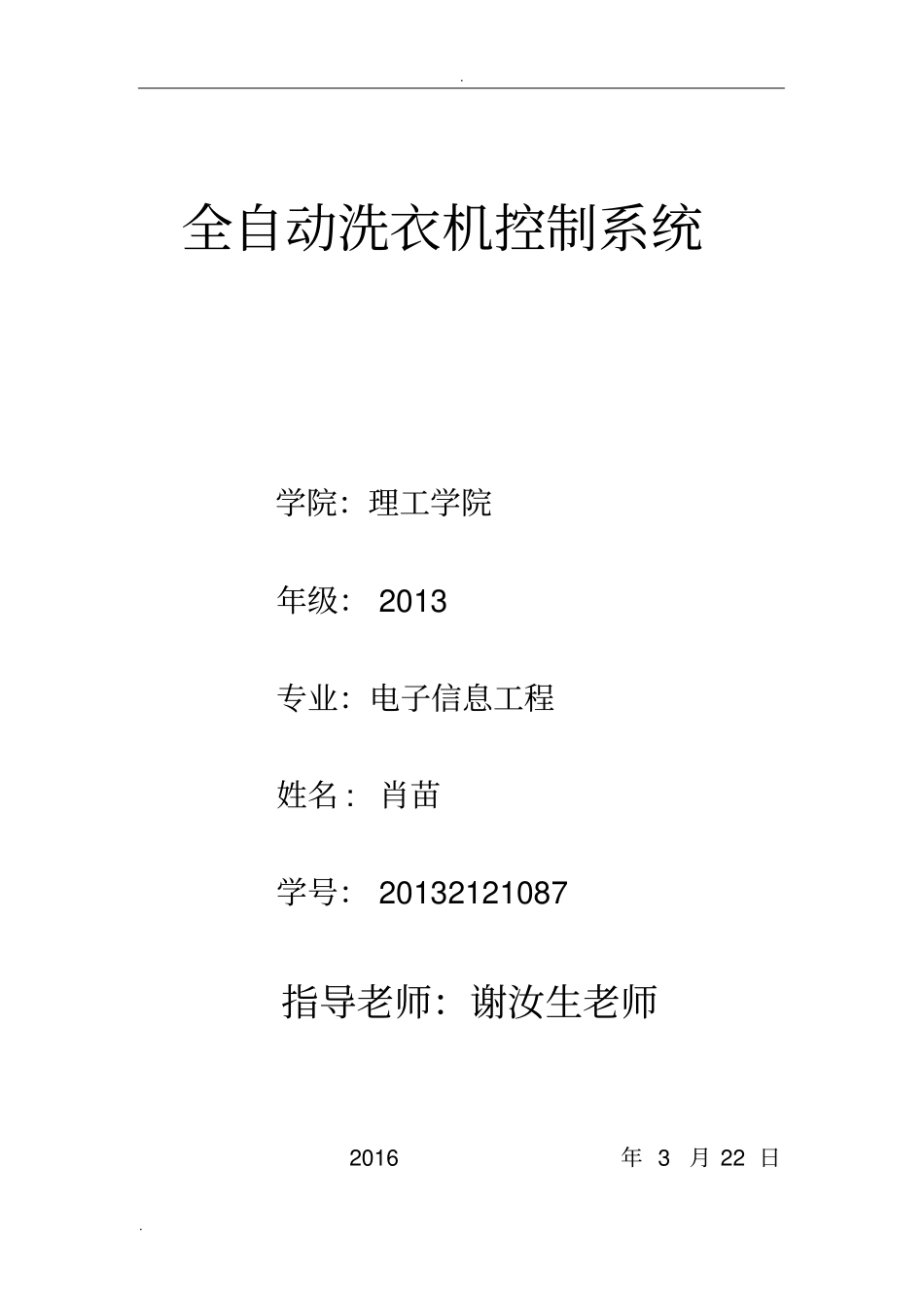

. . 全自动洗衣机控制系统学院：理工学院年级： 2013 专业：电子信息工程姓名 : 肖苗学号： 20132121087 指导老师：谢汝生老师 2016年 3月 22 日. . 目录一PLC概述.....................................................3 二PLC的基本结构及分类.....................................................3三PLC特点及应用领域.....................................................6四PLC工作原理.....................................................8 五PLC汇编语言.....................................................11 六S7-200 PLC编程元件及指令系统介绍..........................................11 七全自 动洗 衣机 控 制过 程与PLC控制 运用.......................................15 1 模型介绍及控制过程分析 2 I/O接口资源分配及I/O 接口电路 3 顺序功能图 4 梯形图程序编制方法及程序 5 梯形图对应的指令程序 6 程序调试过程、控制效果分析及控制八总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 19. . 九参考文献.....................................................⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19摘要可编程序控制器（ Programmable Logic Controller, PLC），PLC 的应用广泛、功能强大、 使用方便、 已经广泛的应用在各种机器设备和生产过程自动控制系统中，PLC在其他领域，例如民用和家庭自动化的应用中也得到迅速的发展。PLC主要有 CPU模块、输入模块、输出模块、和编程软件组成。CPU模块主要由微处理器和存储器组成。 PLC的程序分为操作系统和用户程序。 I/O 模块的作用：信号传递，电平转换，噪声隔离。PLC的工作原理，电磁继电器工作状态，线圈得电状态，产生磁场，衔铁受力，常开闭合，常闭触点断开，线圈失电状态，磁场消失，衔铁在拉力弹簧作用下复位， 常开触点断开，常触点接通。起保停电路，这是一个非常重要电路。PLC 的特点 : 编程方法简单易学功能强性价比高可靠性高，抗干扰能力强硬件配套齐全， 用户使用方便系统设计安装调试工作量少体积小，能耗低，易于集成维修工作量少， 维修方便，适应性强。故障可分为永久性故障（硬件的损坏）关键词： PLC CPU I/O模块电磁继电器指令集梯形图程序Automatic washing machine control system Abstract Programmable Logic Controller, PLC, PLC application wid...
