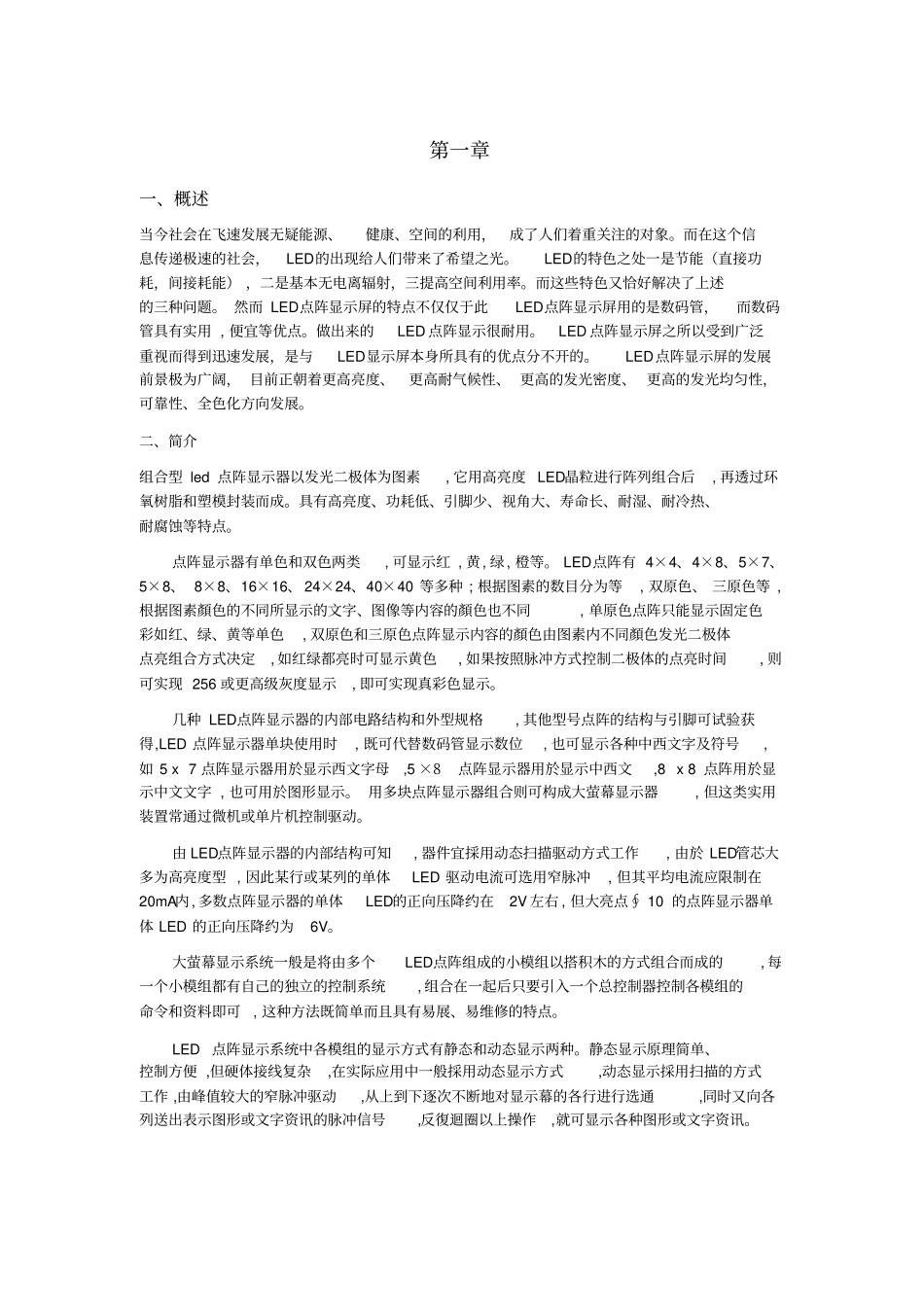

第一章一、概述当今社会在飞速发展无疑能源、健康、空间的利用，成了人们着重关注的对象。而在这个信息传递极速的社会，LED的出现给人们带来了希望之光。LED的特色之处一是节能（直接功耗，间接耗能） ，二是基本无电离辐射，三提高空间利用率。而这些特色又恰好解决了上述的三种问题。 然而 LED点阵显示屏的特点不仅仅于此LED点阵显示屏用的是数码管，而数码管具有实用 , 便宜等优点。做出来的LED 点阵显示很耐用。LED 点阵显示屏之所以受到广泛重视而得到迅速发展，是与LED显示屏本身所具有的优点分不开的。LED点阵显示屏的发展前景极为广阔， 目前正朝着更高亮度、更高耐气候性、 更高的发光密度、 更高的发光均匀性，可靠性、全色化方向发展。二、简介组合型 led 点阵显示器以发光二极体为图素, 它用高亮度 LED晶粒进行阵列组合后, 再透过环氧树脂和塑模封装而成。具有高亮度、功耗低、引脚少、视角大、寿命长、耐湿、耐冷热、耐腐蚀等特点。点阵显示器有单色和双色两类, 可显示红 , 黄, 绿, 橙等。 LED点阵有 4×4、4×8、5×7、5×8、 8×8、16×16、 24×24、40×40 等多种 ; 根据图素的数目分为等, 双原色、 三原色等 ,根据图素顏色的不同所显示的文字、图像等内容的顏色也不同, 单原色点阵只能显示固定色彩如红、绿、黄等单色, 双原色和三原色点阵显示内容的顏色由图素内不同顏色发光二极体点亮组合方式决定, 如红绿都亮时可显示黄色, 如果按照脉冲方式控制二极体的点亮时间, 则可实现 256 或更高级灰度显示, 即可实现真彩色显示。几种 LED点阵显示器的内部电路结构和外型规格, 其他型号点阵的结构与引脚可试验获得,LED 点阵显示器单块使用时, 既可代替数码管显示数位, 也可显示各种中西文字及符号,如 5 x 7 点阵显示器用於显示西文字母,5 ×8点阵显示器用於显示中西文,8 x 8 点阵用於显示中文文字 , 也可用於图形显示。 用多块点阵显示器组合则可构成大萤幕显示器, 但这类实用装置常通过微机或单片机控制驱动。由 LED点阵显示器的内部结构可知, 器件宜採用动态扫描驱动方式工作, 由於 LED管芯大多为高亮度型 , 因此某行或某列的单体 LED 驱动电流可选用窄脉冲, 但其平均电流应限制在20mA内, 多数点阵显示器的单体LED的正向压降约在2V 左右 , 但大亮点∮ 10 的点阵显示器单体 LED 的正向压降约为6V。大萤幕显示系统一般是将由多个LED点阵组成的小模组以搭积木的...
