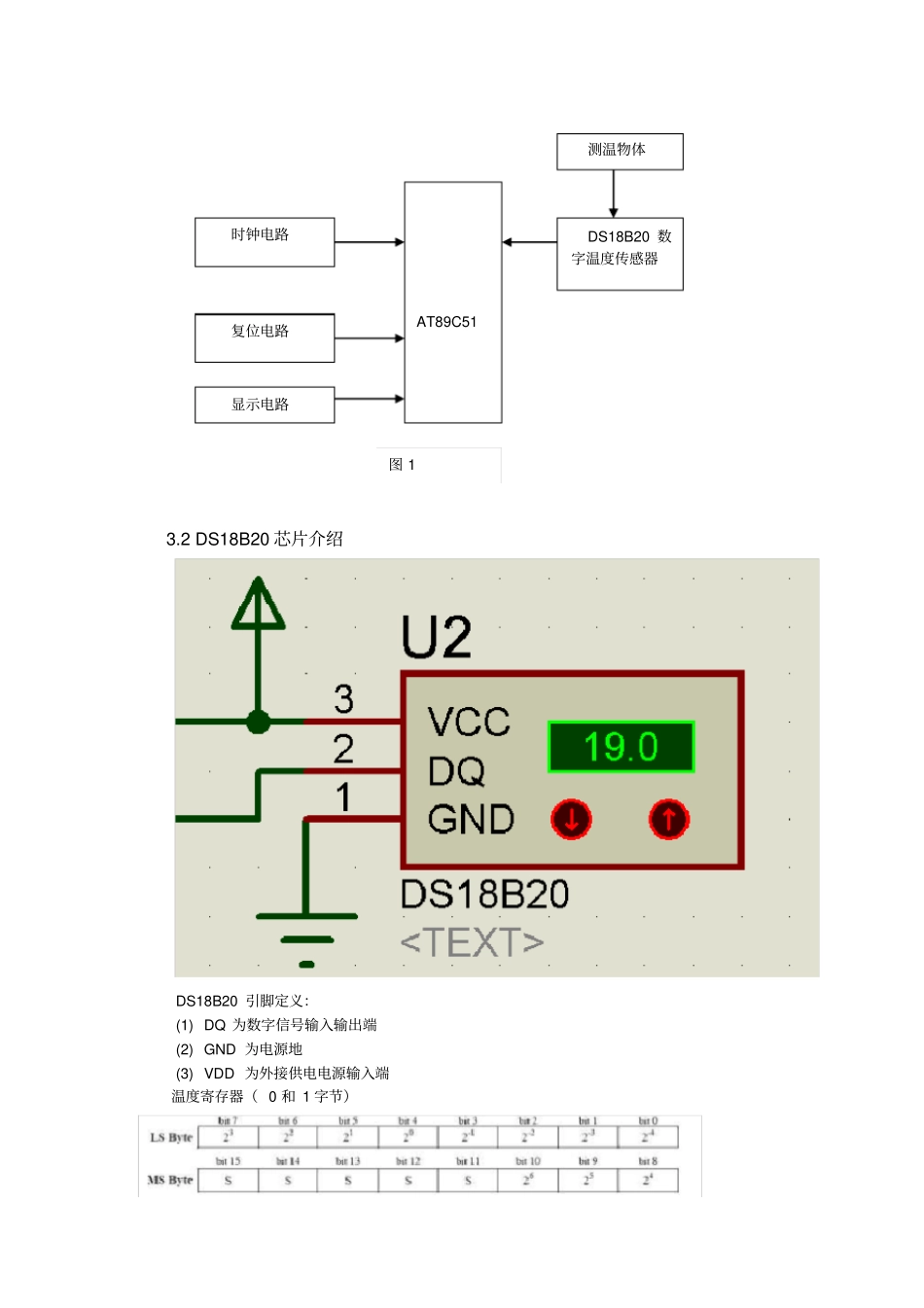

基于DS18B20的温度测量系统组员：计佳辰11221120 组员：徐文杰11221110 1. 课题要求测量环境中的温度，以BCD 码的形式在 LED 上显示2. 设计背景随着现代信息技术的飞速发展和传统工业改造的逐步实现，能够独立工作的温度检测和显示系统应用于诸多领域。传统的温度检测以热敏电阻为温度敏感元件。热敏电阻的成本低，但需后续信号处理电路，而且可靠性相对较差，测温准确度低，检测系统也有一定的误差，这里设计的数字温度计具有读数方便，测温范围广，测温精确，数字显示，适用范围宽等特点。本设计选用AT89C51 单片机作为主控制器件，DS18B20 作为测温传感器,通过 LM016L实现温度显示。通过DS18B20 直接读取被测温度值，进行数据转换，该器件的物理化学性能稳定，线性度较好，在0℃～ 100℃最大线性偏差小于0.01℃。该器件可直接向单片机传输数字信号，便于单片机处理及控制。另外，该温度计还能直接采用测温器件测量温度，从而简化数据传输与处理过程。3. 设计方案3.1 总体设计思路方案与系统框图采用数字温度芯片DS18B20 测量温度，输出信号全数字化。采用了单总线的数据传输，由数字温度计DS18B20 和 AT89C51 单片机构成的温度测量装置,DS18B20 的 DQ 与 AT89C51的 P3.7 口相连， 与它直接输出温度的数字信号,采用 AT89C51 单片机控制， 温度显示由四位八段 LED 显示屏完成， LED 的 D0 ～ D7 为 8 位双向数据端，与AT89C51 的 P1 口相连，系统框图如下图所示。3.2 DS18B20 芯片介绍DS18B20 引脚定义：(1) DQ 为数字信号输入输出端(2) GND 为电源地(3) VDD 为外接供电电源输入端温度寄存器（ 0 和 1 字节）AT89C51 时钟电路复位电路DS18B20 数字温度传感器测温物体图 1 显示电路DS18B20 中的温度传感器可完成对温度的测量，以12 位转化为例：16 位符号扩展的二进制补码读数形式提供，以0.0625℃/LSB 形式表达，其中S 为符号位。这是 12 位转化后得到的12 位数据，存储在18B20 的两个 8 比特的 RAM 中，二进制中的前面 5 位是符号位，如果测得的温度大于0，这 5 位为 0，只要将测到的数值乘于0.0625即可得到实际温度；如果温度小于0，这 5 位为 1，测到的数值需要取反加1 再乘于 0.0625即可得到实际温度。DS18B20 的温度操作是使用16 位，也就是说分辨率是0.0625。BIT15~BIT11 是符号位，为了就是表示转换的值是正数还是负数。3.3 LED 显示屏（共阴）介...
