基于单片机的多路数据采集ADCVIP免费

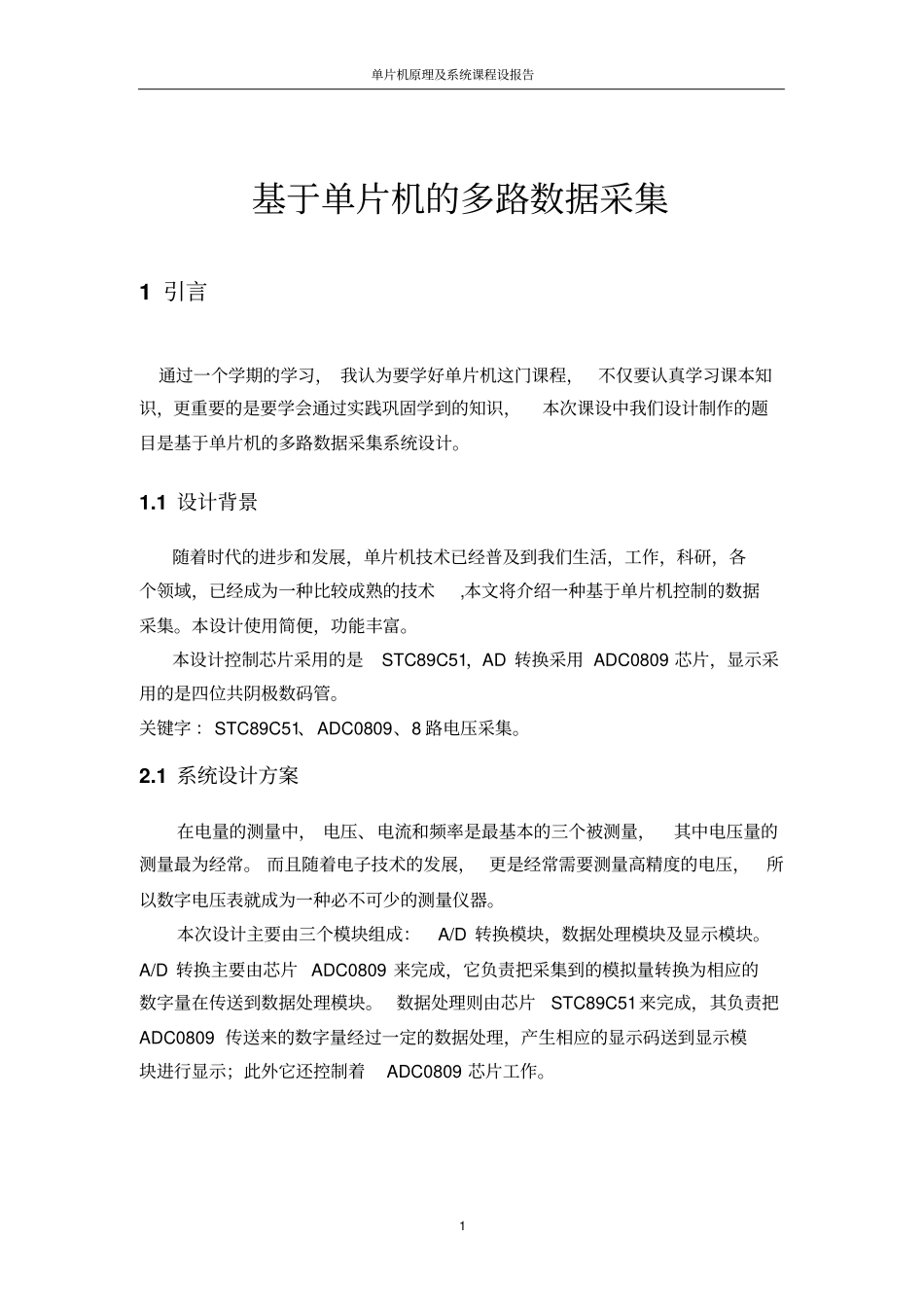

基于单片机的多路数据采集ADC_第1页
1/15

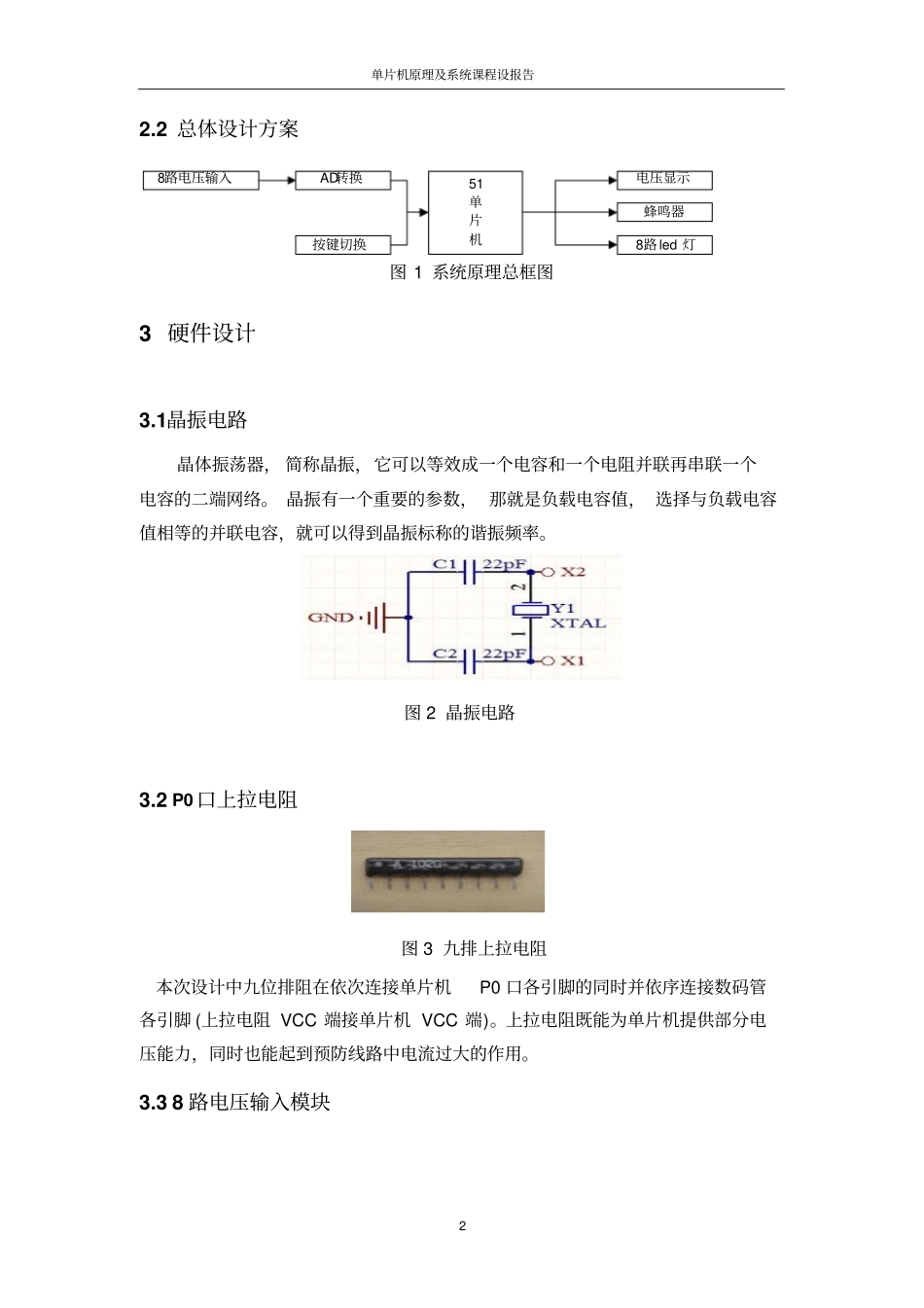

基于单片机的多路数据采集ADC_第2页
2/15

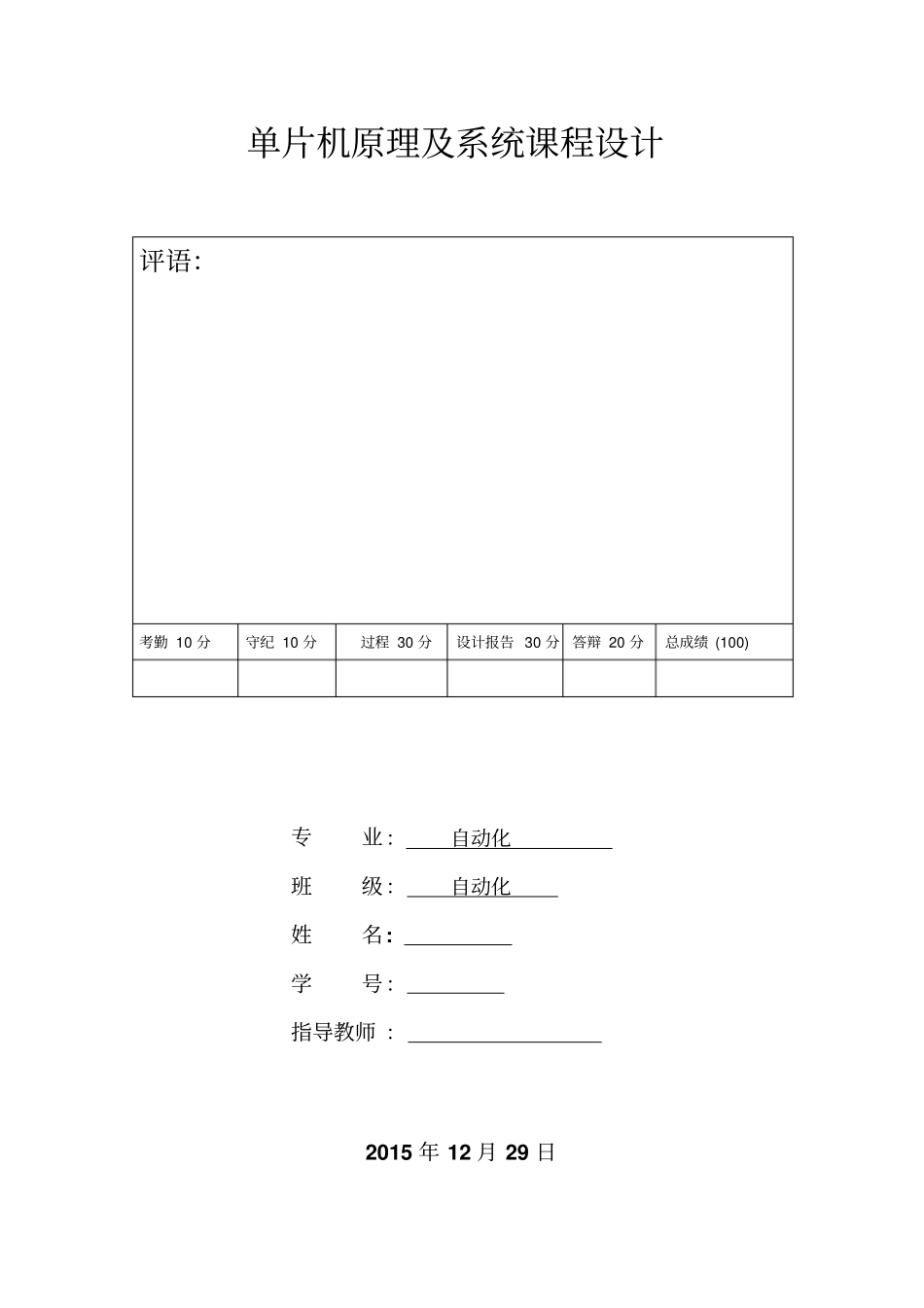

基于单片机的多路数据采集ADC_第3页
3/15
单片机原理及系统课程设计专业:自动化班级:自动化姓名: 学号:指导教师 :2015 年 12 月 29 日评语:考勤 10 分守纪 10 分过程 30 分设计报告 30 分答辩 20 分总成绩 (100)单片机原理及系统课程设报告1 基于单片机的多路数据采集1 引言通过一个学期的学习, 我认为要学好单片机这门课程,不仅要认真学习课本知识,更重要的是要学会通过实践巩固学到的知识,本次课设中我们设计制作的题目是基于单片机的多路数据采集系统设计。1.1 设计背景随着时代的进步和发展,单片机技术已经普及到我们生活,工作,科研,各个领域,已经成为一种比较成熟的技术,本文将介绍一种基于单片机控制的数据采集。本设计使用简便,功能丰富。本设计控制芯片采用的是STC89C51,AD 转换采用 ADC0809 芯片,显示采用的是四位共阴极数码管。关键字 :STC89C51、ADC0809、8 路电压采集。2.1 系统设计方案在电量的测量中, 电压、电流和频率是最基本的三个被测量,其中电压量的测量最为经常。 而且随着电子技术的发展, 更是经常需要测量高精度的电压,所以数字电压表就成为一种必不可少的测量仪器。本次设计主要由三个模块组成:A/D 转换模块,数据处理模块及显示模块。A/D 转换主要由芯片 ADC0809 来完成,它负责把采集到的模拟量转换为相应的数字量在传送到数据处理模块。 数据处理则由芯片STC89C51来完成,其负责把ADC0809 传送来的数字量经过一定的数据处理,产生相应的显示码送到显示模块进行显示;此外它还控制着ADC0809 芯片工作。单片机原理及系统课程设报告2 2.2 总体设计方案8路电压输入AD转换51单片机按键切换电压显示蜂鸣器8路led 灯图 1 系统原理总框图3 硬件设计3.1晶振电路晶体振荡器, 简称晶振,它可以等效成一个电容和一个电阻并联再串联一个电容的二端网络。 晶振有一个重要的参数, 那就是负载电容值, 选择与负载电容值相等的并联电容,就可以得到晶振标称的谐振频率。图 2 晶振电路3.2 P0口上拉电阻图 3 九排上拉电阻本次设计中九位排阻在依次连接单片机P0 口各引脚的同时并依序连接数码管各引脚 (上拉电阻 VCC 端接单片机 VCC 端)。上拉电阻既能为单片机提供部分电压能力,同时也能起到预防线路中电流过大的作用。3.3 8 路电压输入模块单片机原理及系统课程设报告3 电位器是可变电阻器的一种。 通常是由电阻体与转动或滑动系统组成,即靠一个动触点在电阻体上移动, 获得部分电压输...
