基坑方案--明挖管道深基坑开挖专项施工方案VIP专享VIP免费

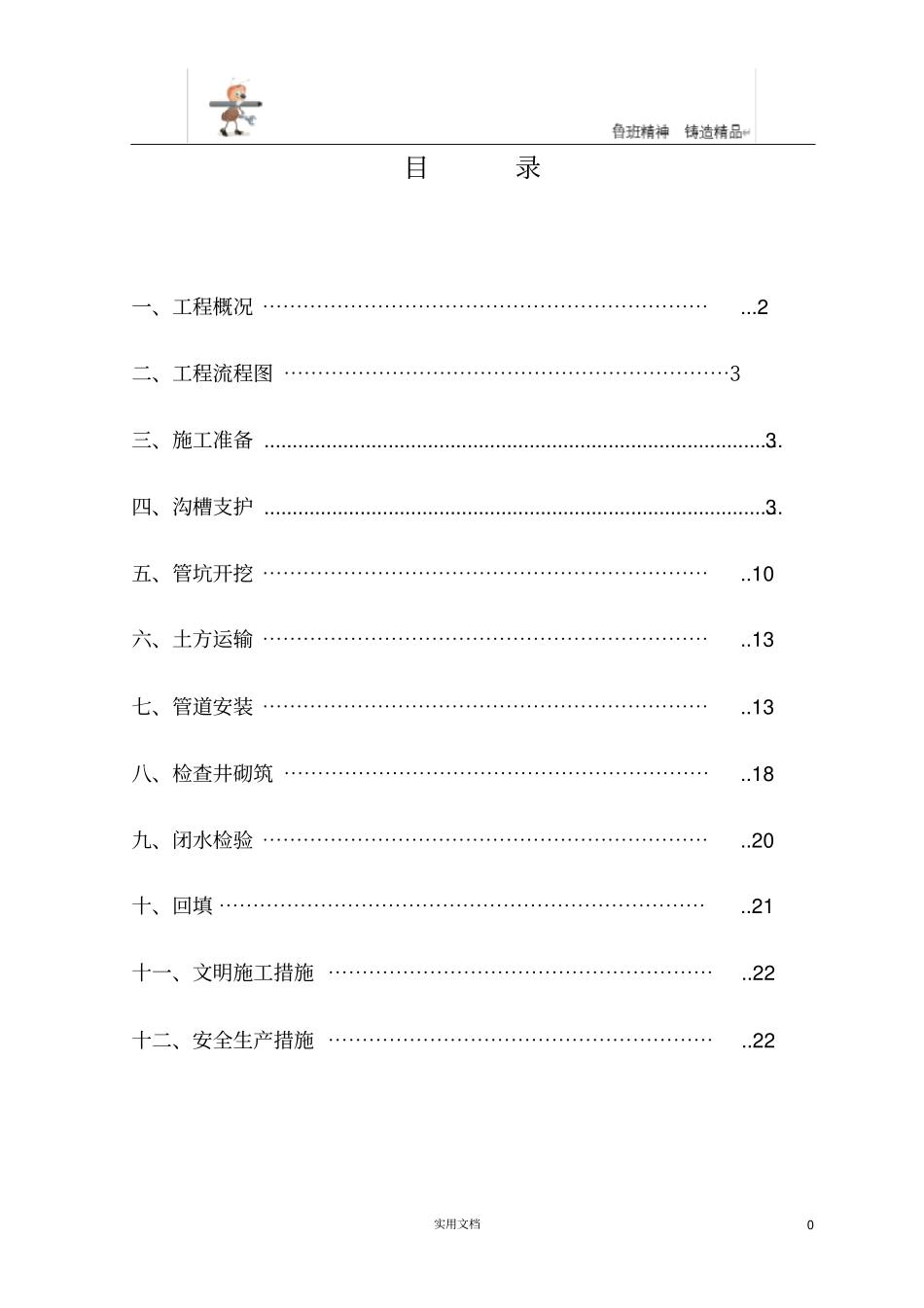

实用文档0 目录一、工程概况 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...2二、工程流程图 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三、施工准备 ............................................................................................ 3四、沟槽支护 ............................................................................................ 3五、管坑开挖 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..10六、土方运输 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..13七、管道安装 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..13八、检查井砌筑 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..18九、闭水检验 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..20十、回填 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..21十一、文明施工措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..22十二、安全生产措施 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..22实用文档1 一、工程概况本工程包括珠吉路污水管道工程主干管及其支管工程、护林路污水管道工程污水管及其支管工程两个分项工程。1、珠吉路污水管道工程：珠吉路位污水管为西部南北向污水干管，起点转输科学城黄云路的污水，沿珠吉路由北向南收集两侧污水转输至中山大道污水主干管，然后输入到中山大道1＃污水泵提升，最终全部汇集到大沙地污水处理厂，管道的平面布置按60m宽度敷设管位进行。主管施工范围 : 科学城黄云路～中山大道；主要工程量为：广园路以北开挖施工管材DN400mm～ 1000m,L=4037m。广园路以南DN400mm～1000m,L=2417m，除了穿广园东铁路段为顶管施工及中山大道口小段为顶管施工外，其余全部为明挖施工。管材采用高密度聚乙烯双壁波纹管；2、护林路污水管 道工程：护林路管道工程位于黄埔西侧，全长约5 公里，敷设的污水管为大沙地污水处理系统分区的污水支管，主要收集护林路中山大道至珠江涌道路两侧的污水并转至下游污水系统，最终进入污水处理厂。 道路两侧布置 DN300～DN800的污水管，管材采用高密度聚乙烯双壁波纹管，全部为明挖施工。实用文档2 二、工艺流程图； （见下图）施工准备测量放样基坑开挖检查标高打钢板桩、支护加深开挖砂石垫层标高检查稳定性检查管道基础安管接口检查井砌筑闭水试验回填轴线坡度调整试配级配取样材料准备质量验收不合格合格不合格不合格污水管实用文档3 三、施工准备...
