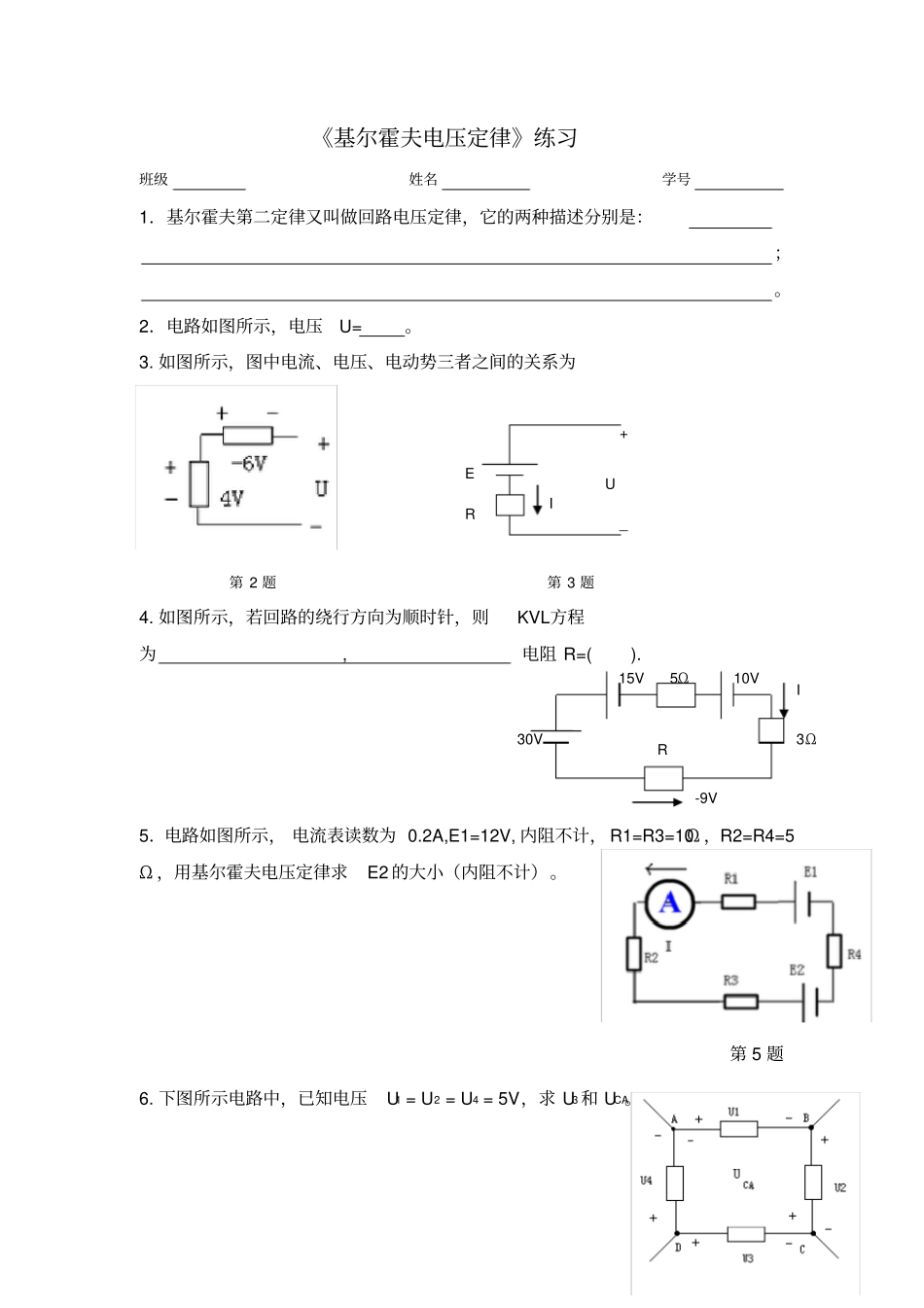

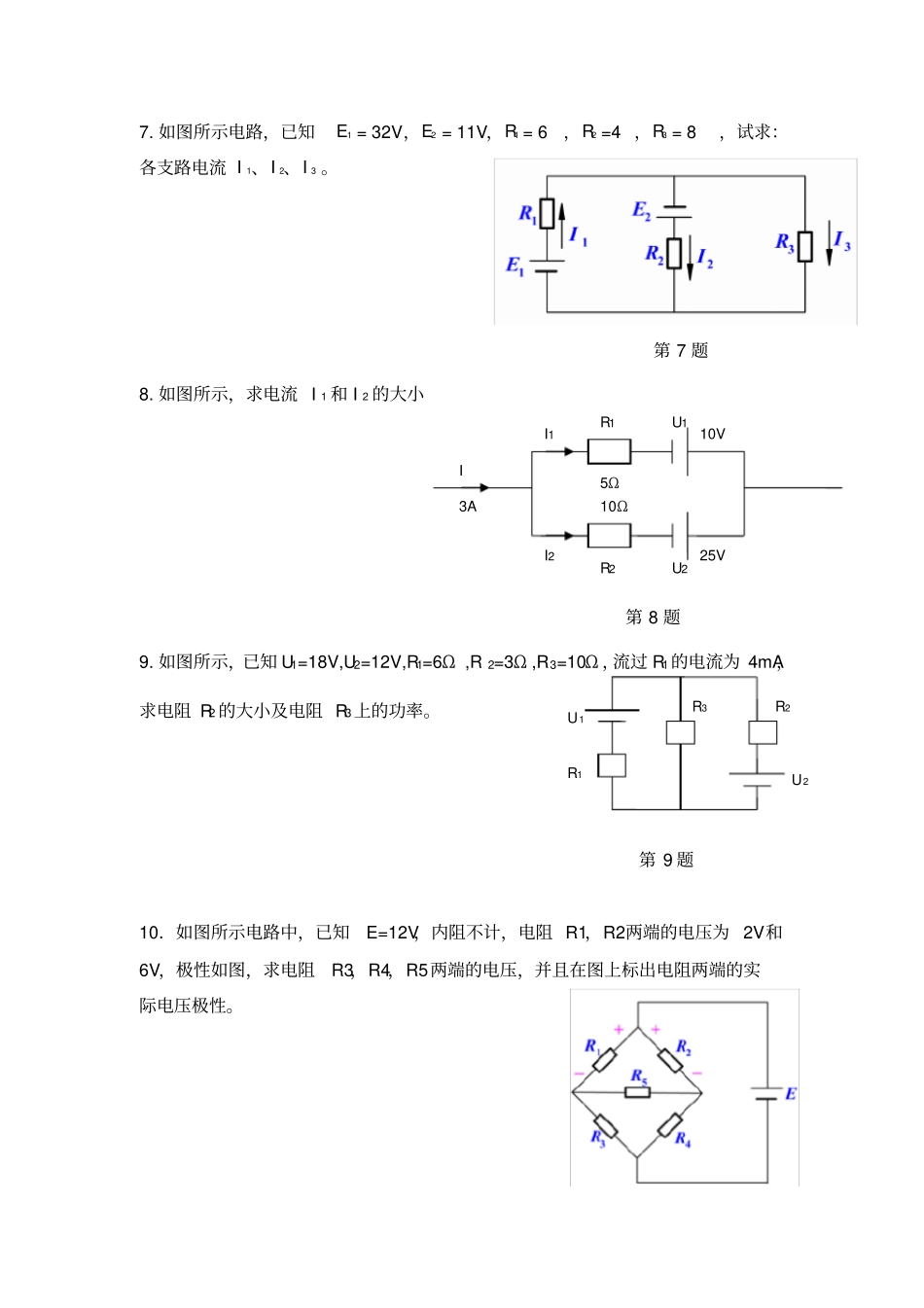

《基尔霍夫电压定律》练习班级姓名学号1．基尔霍夫第二定律又叫做回路电压定律，它的两种描述分别是：；。2．电路如图所示，电压U= 。3. 如图所示，图中电流、电压、电动势三者之间的关系为第 2 题第 3 题4. 如图所示，若回路的绕行方向为顺时针，则KVL方程为 ,电阻 R=( ). 5．电路如图所示， 电流表读数为 0.2A,E1=12V, 内阻不计， R1=R3=10Ω ，R2=R4=5Ω ，用基尔霍夫电压定律求E2 的大小（内阻不计）。第 5 题6. 下图所示电路中，已知电压U1 = U2 = U4 = 5V，求 U3 和 UCA。30V 15V 10V 5Ω3Ω-9V R I E R I U + _ 7. 如图所示电路，已知E1 = 32V，E2 = 11V，R1 = 6，R2 =4 ，R3 = 8 ，试求：各支路电流 I 1、I 2、I 3 。第 7 题8. 如图所示，求电流 I 1 和 I 2 的大小第 8 题9. 如图所示，已知 U1=18V,U2=12V,R1=6Ω ,R 2=3Ω ,R3=10Ω ，流过 R1的电流为 4mA，求电阻 R2 的大小及电阻 R3上的功率。第 9 题10．如图所示电路中，已知E=12V，内阻不计，电阻 R1，R2两端的电压为 2V和6V，极性如图，求电阻R3，R4，R5两端的电压，并且在图上标出电阻两端的实际电压极性。I1I2I 3A R1R2U1U210V 25V 5Ω10ΩU1R1R3R2U2
