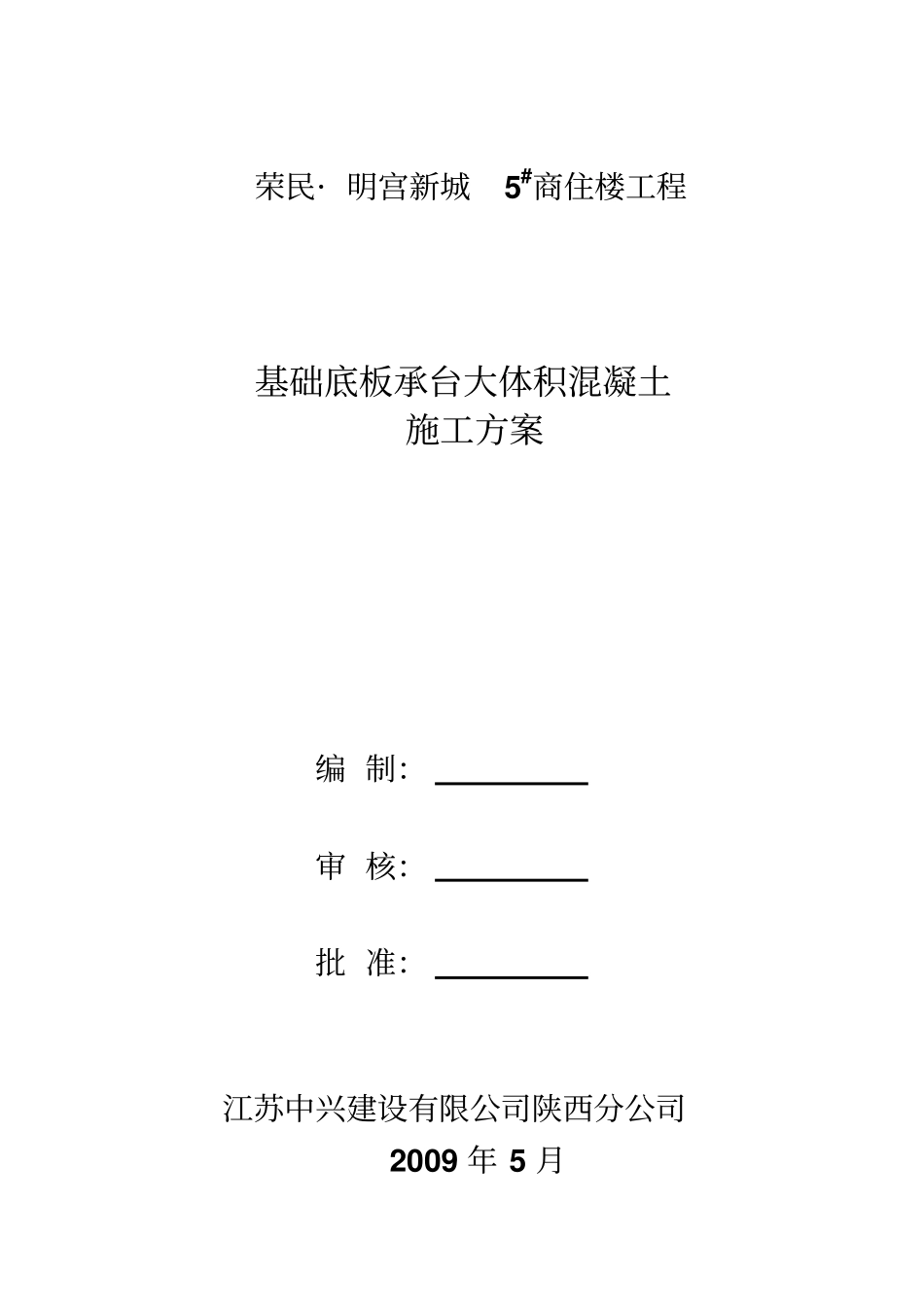

基础底板、承台大体积混凝土施工方案_第1页
1/8

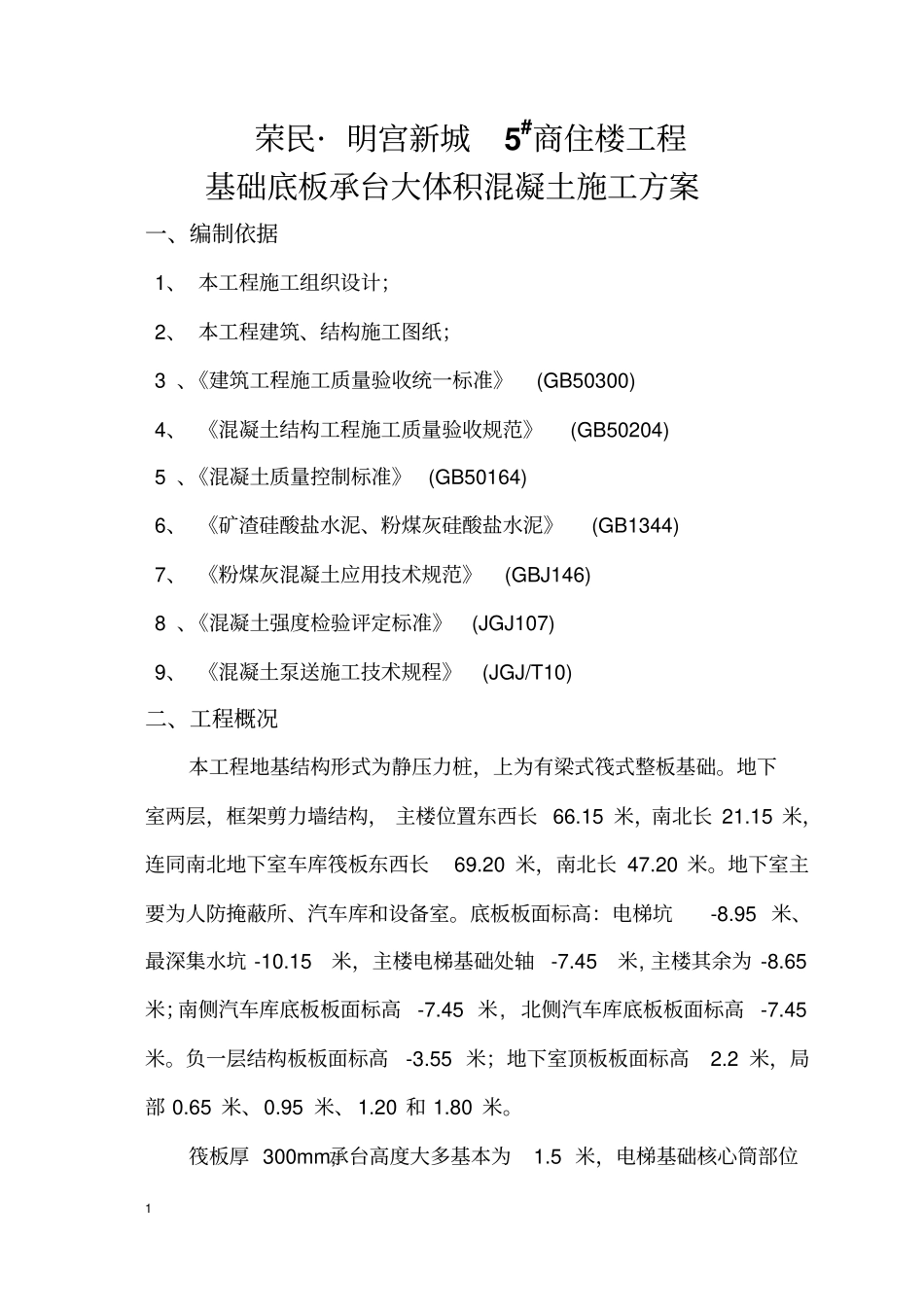

基础底板、承台大体积混凝土施工方案_第2页
2/8

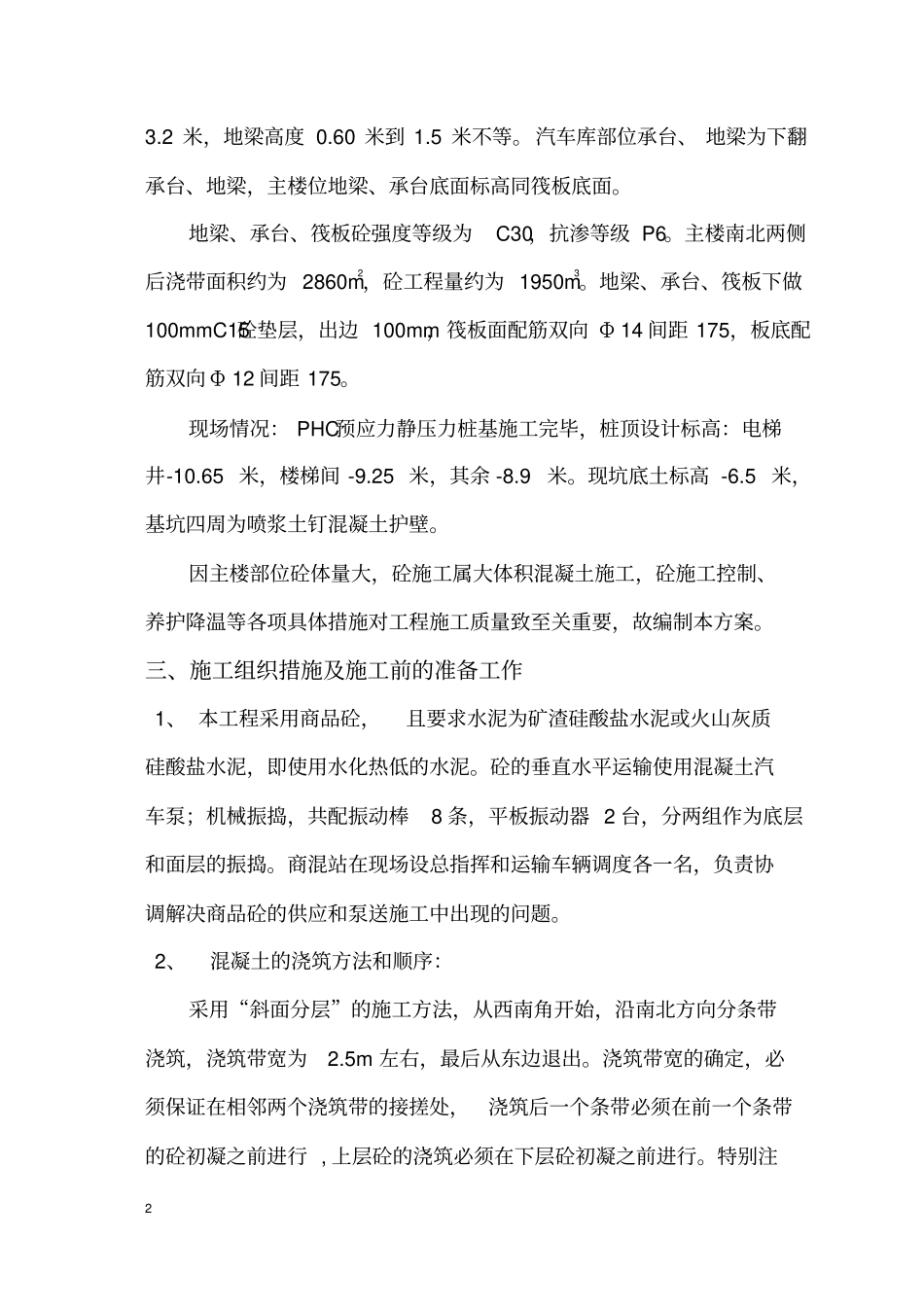

基础底板、承台大体积混凝土施工方案_第3页
3/8
荣民· 明宫新城5#商住楼工程基础底板承台大体积混凝土施工方案编 制:审 核:批 准:江苏中兴建设有限公司陕西分公司2009 年 5 月1 荣民· 明宫新城5#商住楼工程基础底板承台大体积混凝土施工方案一、编制依据1、 本工程施工组织设计;2、 本工程建筑、结构施工图纸;3 、《建筑工程施工质量验收统一标准》(GB50300) 4、 《混凝土结构工程施工质量验收规范》(GB50204) 5 、《混凝土质量控制标准》(GB50164) 6、 《矿渣硅酸盐水泥、粉煤灰硅酸盐水泥》(GB1344) 7、 《粉煤灰混凝土应用技术规范》(GBJ146) 8 、《混凝土强度检验评定标准》(JGJ107) 9、 《混凝土泵送施工技术规程》(JGJ/T10) 二、工程概况本工程地基结构形式为静压力桩,上为有梁式筏式整板基础。地下室两层,框架剪力墙结构, 主楼位置东西长 66.15 米,南北长 21.15 米,连同南北地下室车库筏板东西长69.20 米,南北长 47.20 米。地下室主要为人防掩蔽所、汽车库和设备室。底板板面标高:电梯坑-8.95 米、最深集水坑 -10.15米,主楼电梯基础处轴-7.45米, 主楼其余为 -8.65米;南侧汽车库底板板面标高-7.45 米, 北侧汽车库底板板面标高-7.45米。负一层结构板板面标高-3.55 米;地下室顶板板面标高2.2 米,局部 0.65 米、0.95 米、1.20 和 1.80 米。筏板厚 300mm,承台高度大多基本为1.5 米,电梯基础核心筒部位2 3.2 米,地梁高度 0.60 米到 1.5 米不等。汽车库部位承台、 地梁为下翻承台、地梁,主楼位地梁、承台底面标高同筏板底面。地梁、承台、筏板砼强度等级为C30,抗渗等级 P6。主楼南北两侧后浇带面积约为 2860m2,砼工程量约为 1950m3。地梁、承台、筏板下做100mmC15砼垫层,出边 100mm,筏板面配筋双向 Φ 14 间距 175,板底配筋双向 Φ 12 间距 175。现场情况: PHC预应力静压力桩基施工完毕,桩顶设计标高:电梯井-10.65 米,楼梯间 -9.25 米,其余 -8.9米。现坑底土标高 -6.5 米,基坑四周为喷浆土钉混凝土护壁。因主楼部位砼体量大,砼施工属大体积混凝土施工,砼施工控制、养护降温等各项具体措施对工程施工质量致至关重要,故编制本方案。三、施工组织措施及施工前的准备工作1、 本工程采用商品砼,且要求水泥为矿渣硅酸盐水泥或火山灰质硅酸盐水泥,即使用水化热低的水泥。砼的垂直水平运输使用混凝土汽车泵;机械振捣,共配振动棒8 条,平板振动器 2 台,分两组作为底层和面层的振...
