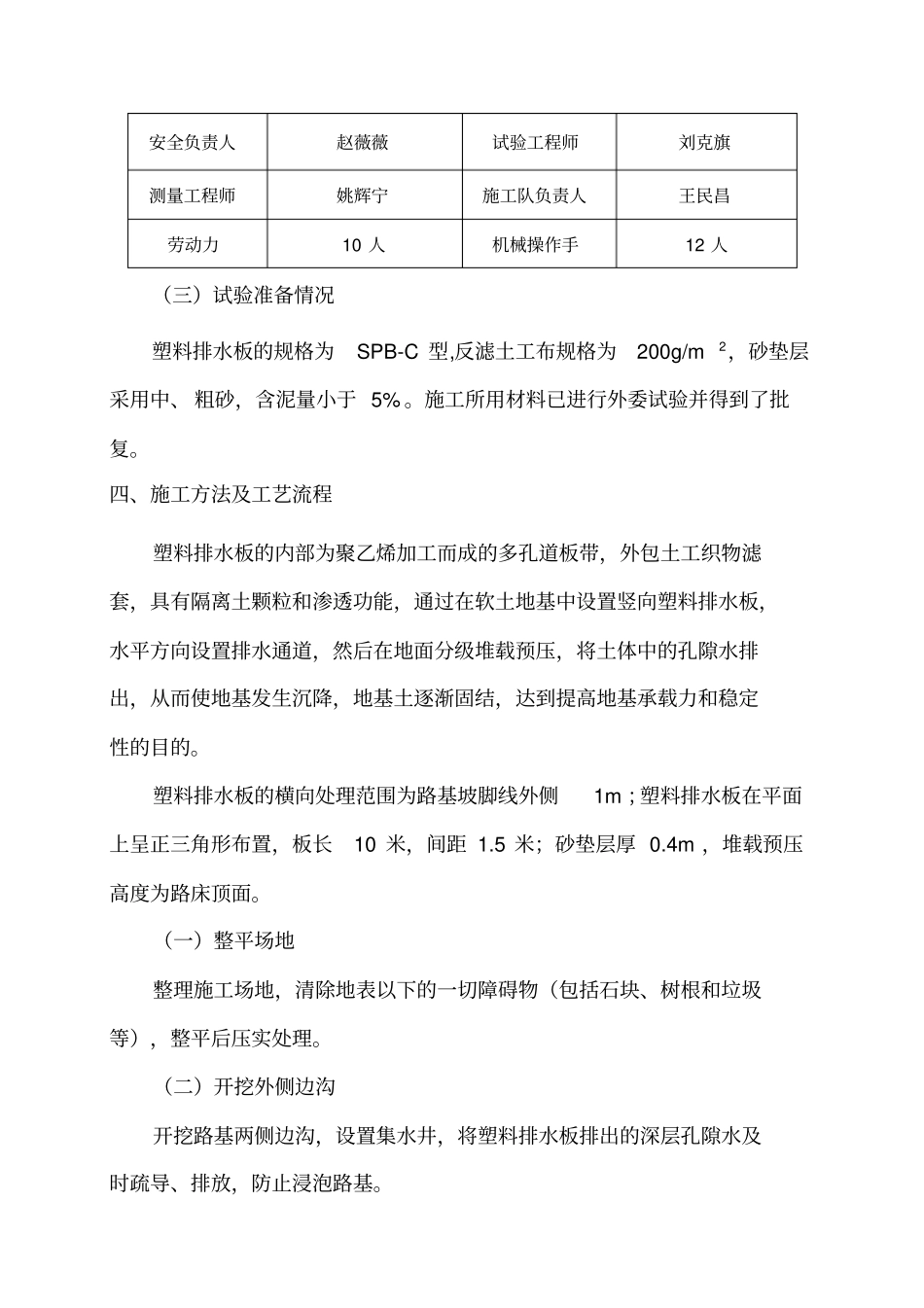

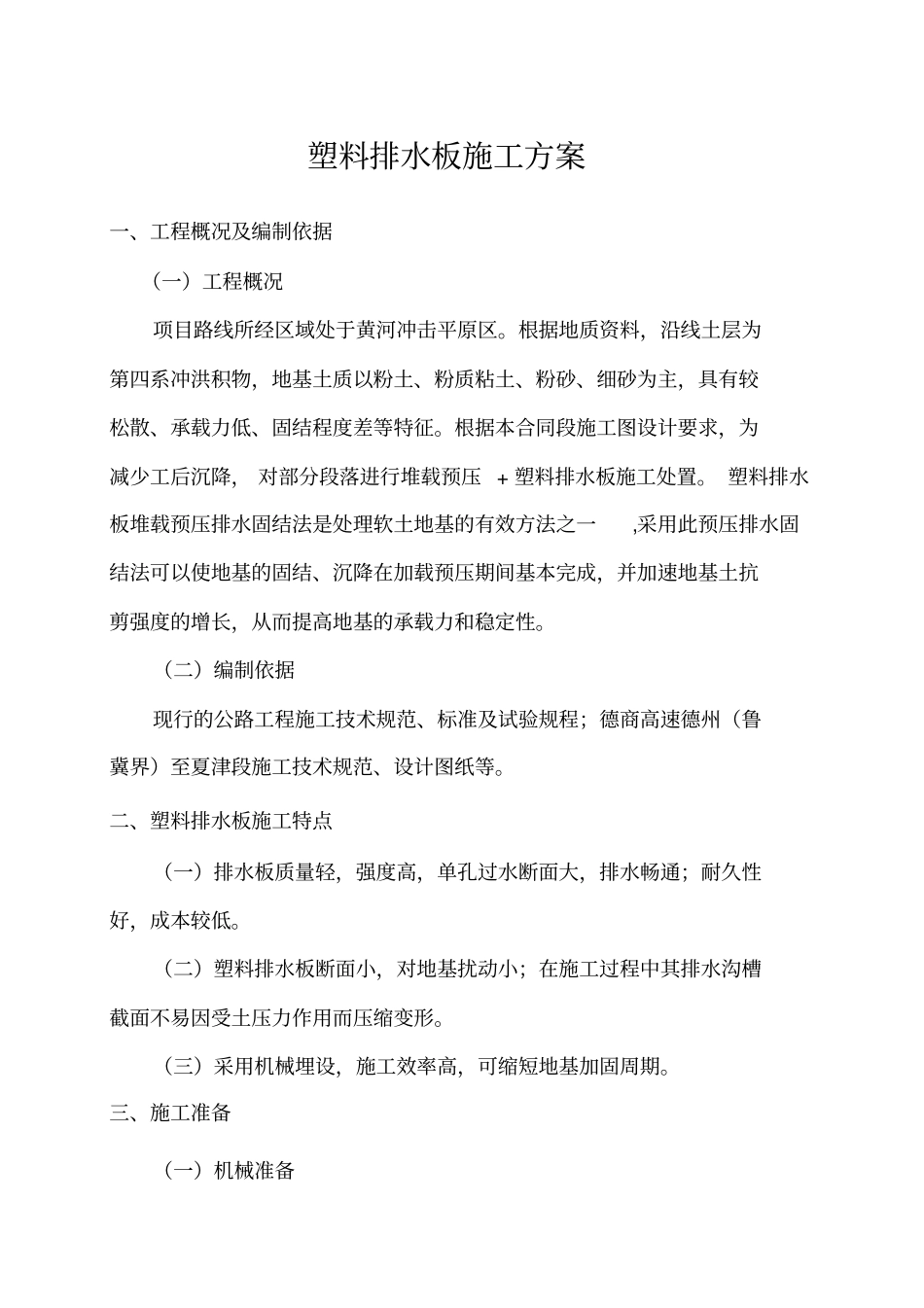

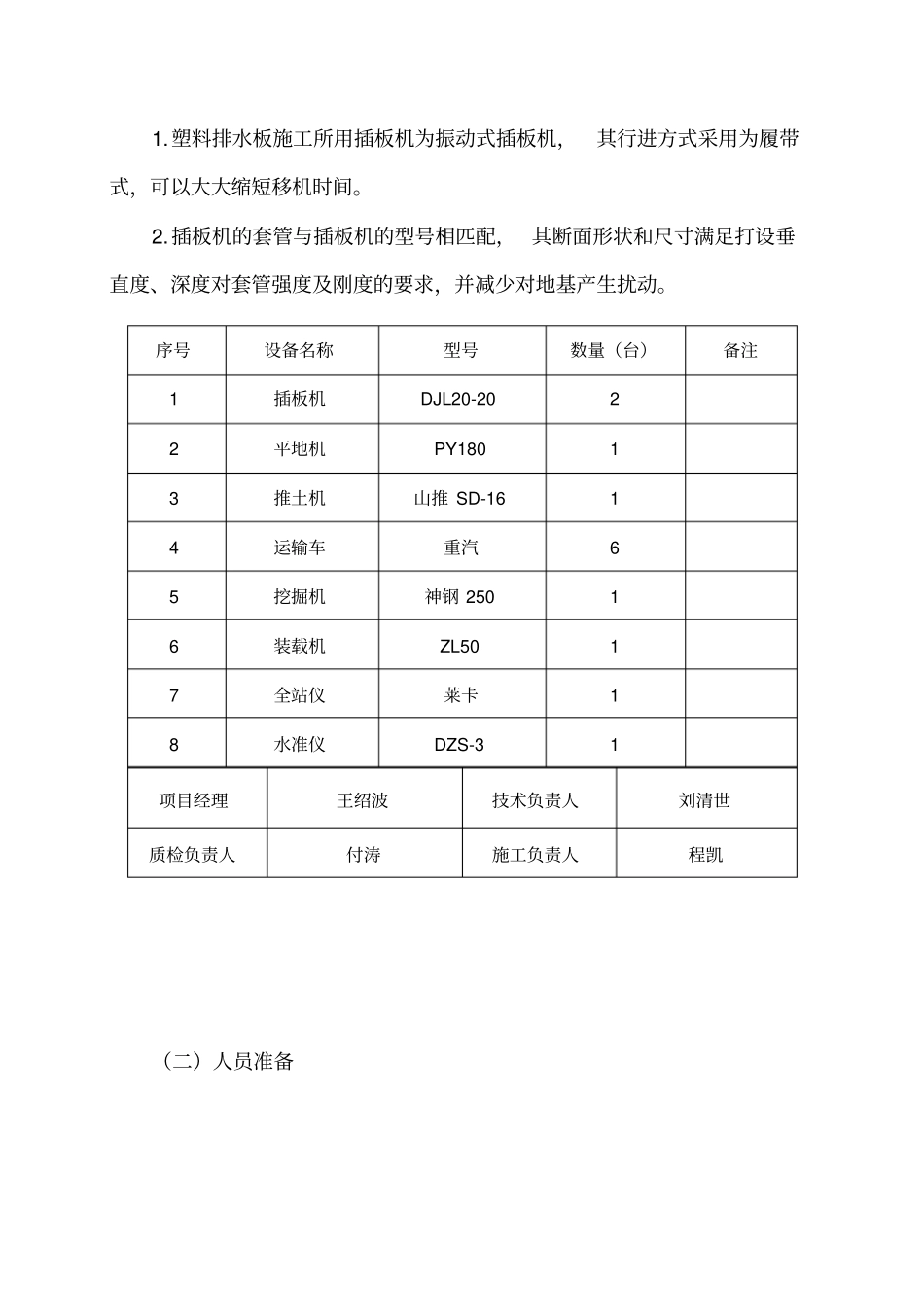

塑料排水板施工方案一、工程概况及编制依据（一）工程概况项目路线所经区域处于黄河冲击平原区。根据地质资料，沿线土层为第四系冲洪积物，地基土质以粉土、粉质粘土、粉砂、细砂为主，具有较松散、承载力低、固结程度差等特征。根据本合同段施工图设计要求，为减少工后沉降， 对部分段落进行堆载预压 + 塑料排水板施工处置。 塑料排水板堆载预压排水固结法是处理软土地基的有效方法之一,采用此预压排水固结法可以使地基的固结、沉降在加载预压期间基本完成，并加速地基土抗剪强度的增长，从而提高地基的承载力和稳定性。（二）编制依据现行的公路工程施工技术规范、标准及试验规程；德商高速德州（鲁冀界）至夏津段施工技术规范、设计图纸等。二、塑料排水板施工特点（一）排水板质量轻，强度高，单孔过水断面大，排水畅通；耐久性好，成本较低。（二）塑料排水板断面小，对地基扰动小；在施工过程中其排水沟槽截面不易因受土压力作用而压缩变形。（三）采用机械埋设，施工效率高，可缩短地基加固周期。三、施工准备（一）机械准备1.塑料排水板施工所用插板机为振动式插板机，其行进方式采用为履带式，可以大大缩短移机时间。2.插板机的套管与插板机的型号相匹配， 其断面形状和尺寸满足打设垂直度、深度对套管强度及刚度的要求，并减少对地基产生扰动。（二）人员准备序号设备名称型号数量（台）备注1 插板机DJL20-20 2 2 平地机PY180 1 3 推土机山推 SD-16 1 4 运输车重汽6 5 挖掘机神钢 250 1 6 装载机ZL50 1 7 全站仪莱卡1 8 水准仪DZS-3 1 项目经理王绍波技术负责人刘清世质检负责人付涛施工负责人程凯（三）试验准备情况塑料排水板的规格为SPB-C 型,反滤土工布规格为200g/m2，砂垫层采用中、 粗砂，含泥量小于 5% 。施工所用材料已进行外委试验并得到了批复。四、施工方法及工艺流程塑料排水板的内部为聚乙烯加工而成的多孔道板带，外包土工织物滤套，具有隔离土颗粒和渗透功能，通过在软土地基中设置竖向塑料排水板，水平方向设置排水通道，然后在地面分级堆载预压，将土体中的孔隙水排出，从而使地基发生沉降，地基土逐渐固结，达到提高地基承载力和稳定性的目的。塑料排水板的横向处理范围为路基坡脚线外侧1m ；塑料排水板在平面上呈正三角形布置，板长10 米，间距 1.5 米；砂垫层厚 0.4m ，堆载预压高度为路床顶面。（一）整平场地整理施工场地，清除地表以下的一切障碍物（包括石块、树根和垃...
