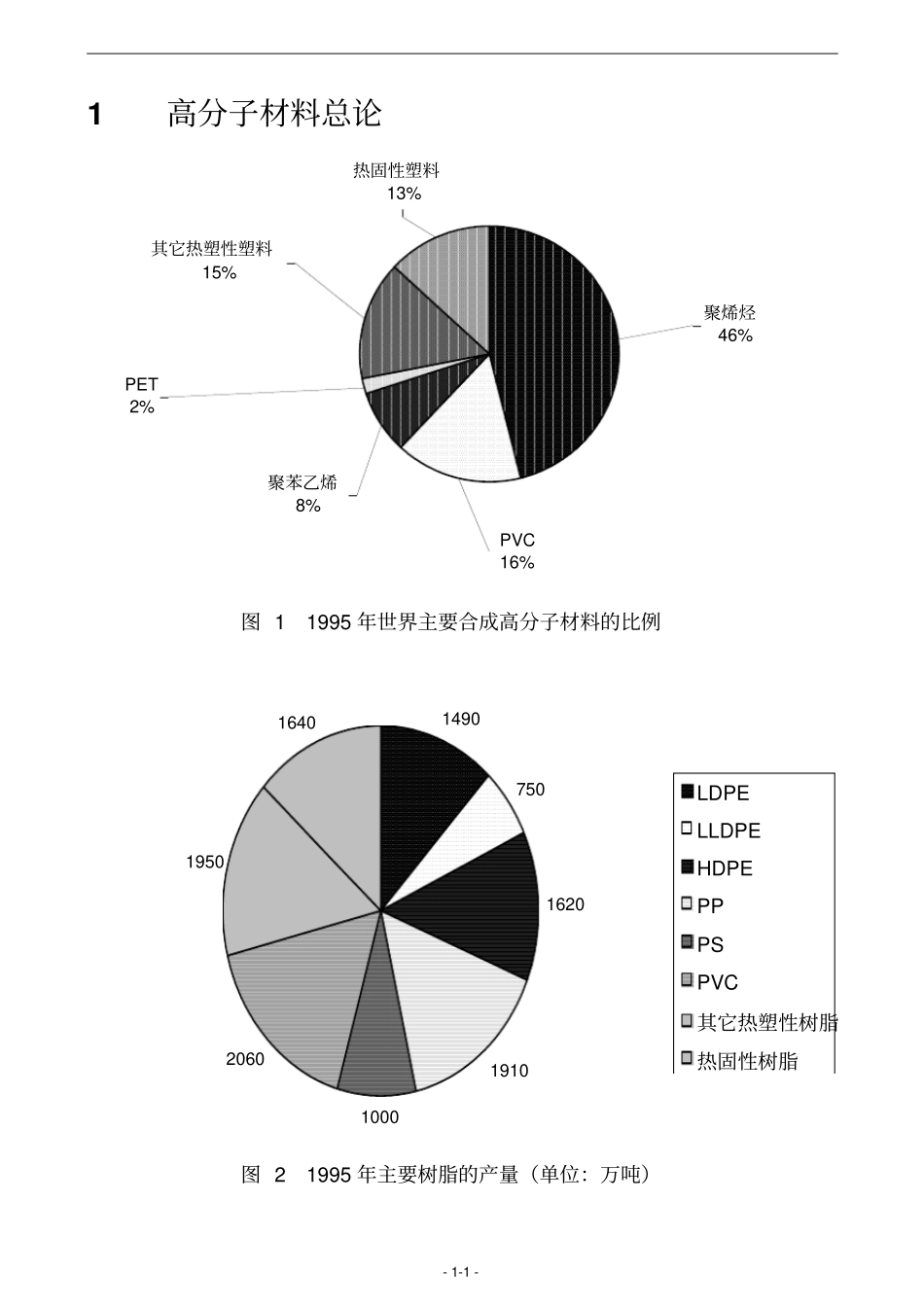

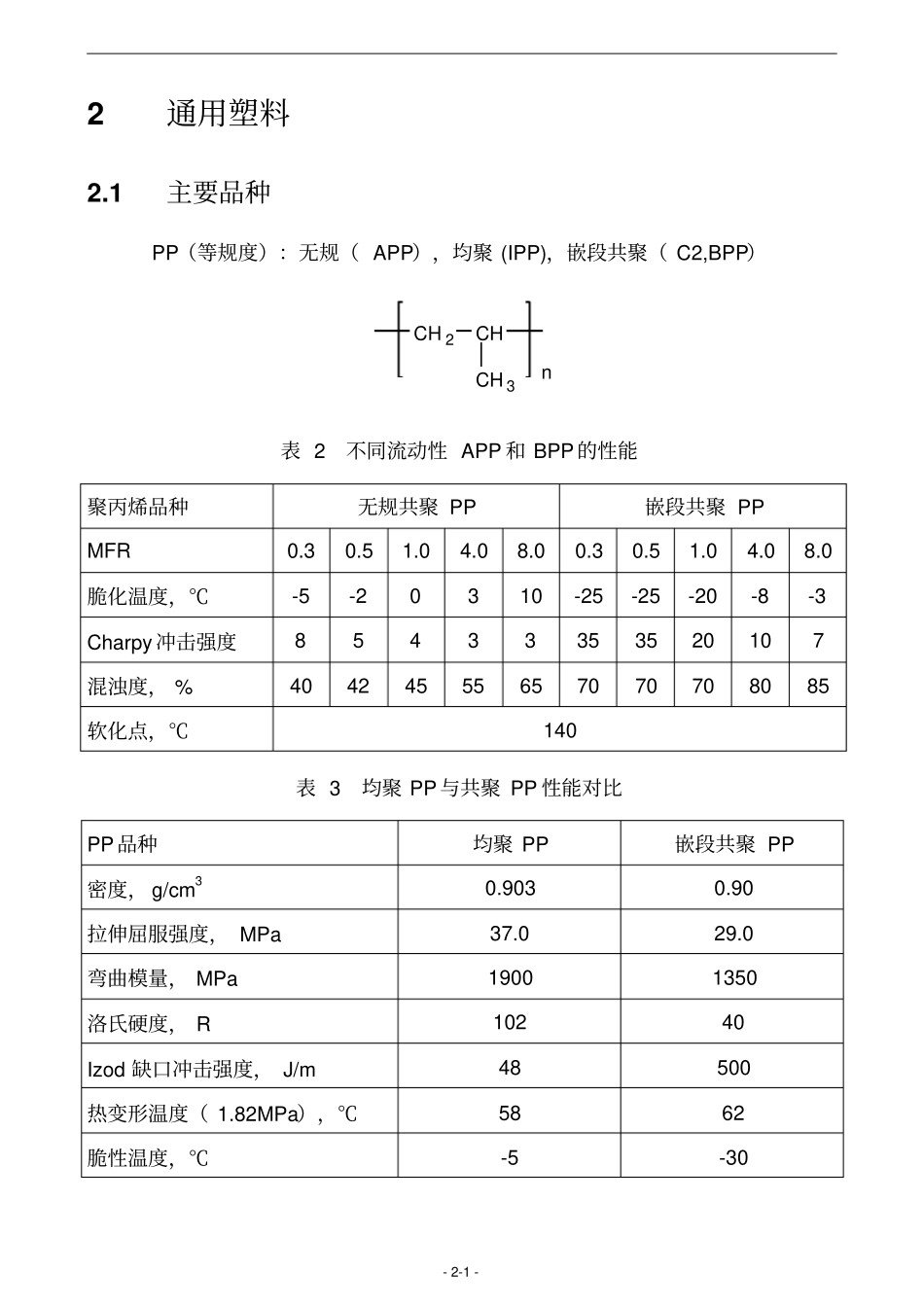

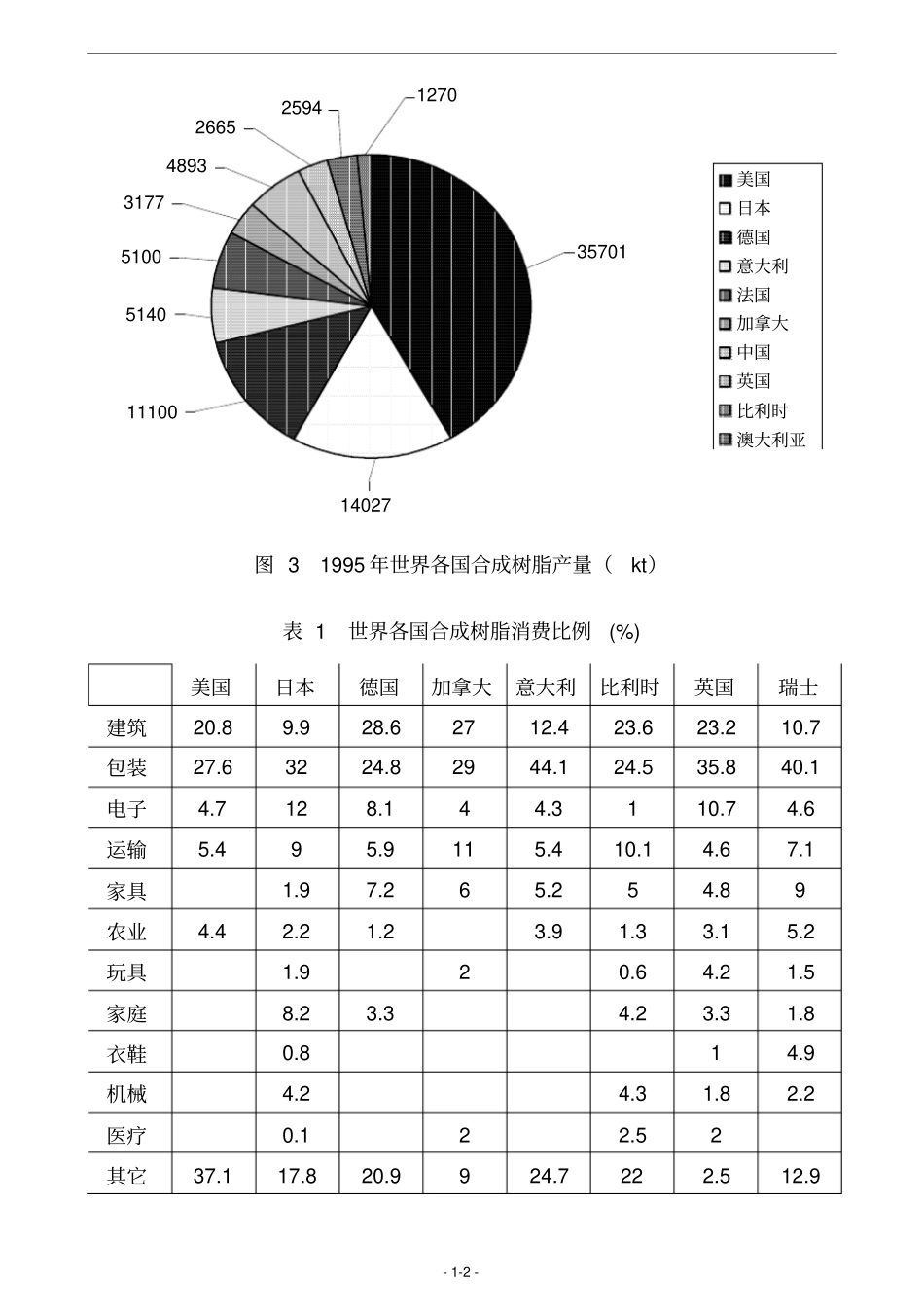

- 1-1 -1高分子材料总论PVC16%聚苯乙烯8%热固性塑料13%其它热塑性塑料15%聚烯烃46%PET2%图 1 1995 年世界主要合成高分子材料的比例1490750162019101000206019501640LDPELLDPEHDPEPPPSPVC其它热塑性树脂热固性树脂图 2 1995 年主要树脂的产量（单位：万吨）- 1-2 -2594489326651402711100514051003177127035701美国日本德国意大利法国加拿大中国英国比利时澳大利亚图 3 1995 年世界各国合成树脂产量（kt）表 1 世界各国合成树脂消费比例(%) 美国日本德国加拿大意大利比利时英国瑞士建筑20.89.928.62712.423.623.210.7包装27.63224.82944.124.535.840.1电子4.7128.144.3110.74.6运输5.495.9115.410.14.67.1家具1.97.265.254.89农业4.42.21.23.91.33.15.2玩具1.920.64.21.5家庭8.23.34.23.31.8衣鞋0.814.9机械4.24.31.82.2医疗0.122.52其它37.117.820.9924.7222.512.9- 2-1 -2通用塑料2.1主要品种PP（等规度）：无规（ APP），均聚 (IPP)，嵌段共聚（ C2,BPP）CH 2CHCH 3n表 2 不同流动性 APP 和 BPP的性能聚丙烯品种无规共聚 PP 嵌段共聚 PP MFR 0.3 0.5 1.0 4.0 8.0 0.3 0.5 1.0 4.0 8.0 脆化温度，℃-5 -2 0 3 10 -25 -25 -20 -8 -3 Charpy 冲击强度8 5 4 3 3 35 35 20 10 7 混浊度， % 40 42 45 55 65 70 70 70 80 85 软化点，℃140 表 3 均聚 PP与共聚 PP 性能对比PP品种均聚 PP 嵌段共聚 PP 密度， g/cm30.903 0.90 拉伸屈服强度， MPa 37.0 29.0 弯曲模量， MPa 1900 1350 洛氏硬度， R 102 40 Izod 缺口冲击强度， J/m 48 500 热变形温度（ 1.82MPa），℃58 62 脆性温度，℃-5 -30 - 2-2 -表 4 意大利 Molplen 均聚 PP的性能D50G Q30G S30G T30G C30G X30G F30S V30G MFR 0.3 0.7 1.8 3 6 8 12 16 注塑流动螺旋试验320 380 450 510 600 670 750 800 FM 1400 1450 1450 1500 1600 1600 1700 1750 TY 33 34 35 36 37 37 38 38 EY 14 13 12 12 12 12 11 11 Izod notched 23C 200 100 65 50 45 38 35 38 洛氏硬度84 90 90 90 94 94 97 98 VST/A/50 152 152 153 153 154 154 155 155 HDT/B 92 92 94 95 96 95 97 98 150C 老化1500 360 360 360 360 360 360 360 表 5 意大利 Molplen 共聚 PP的性能EP-D60R EP-Q...
