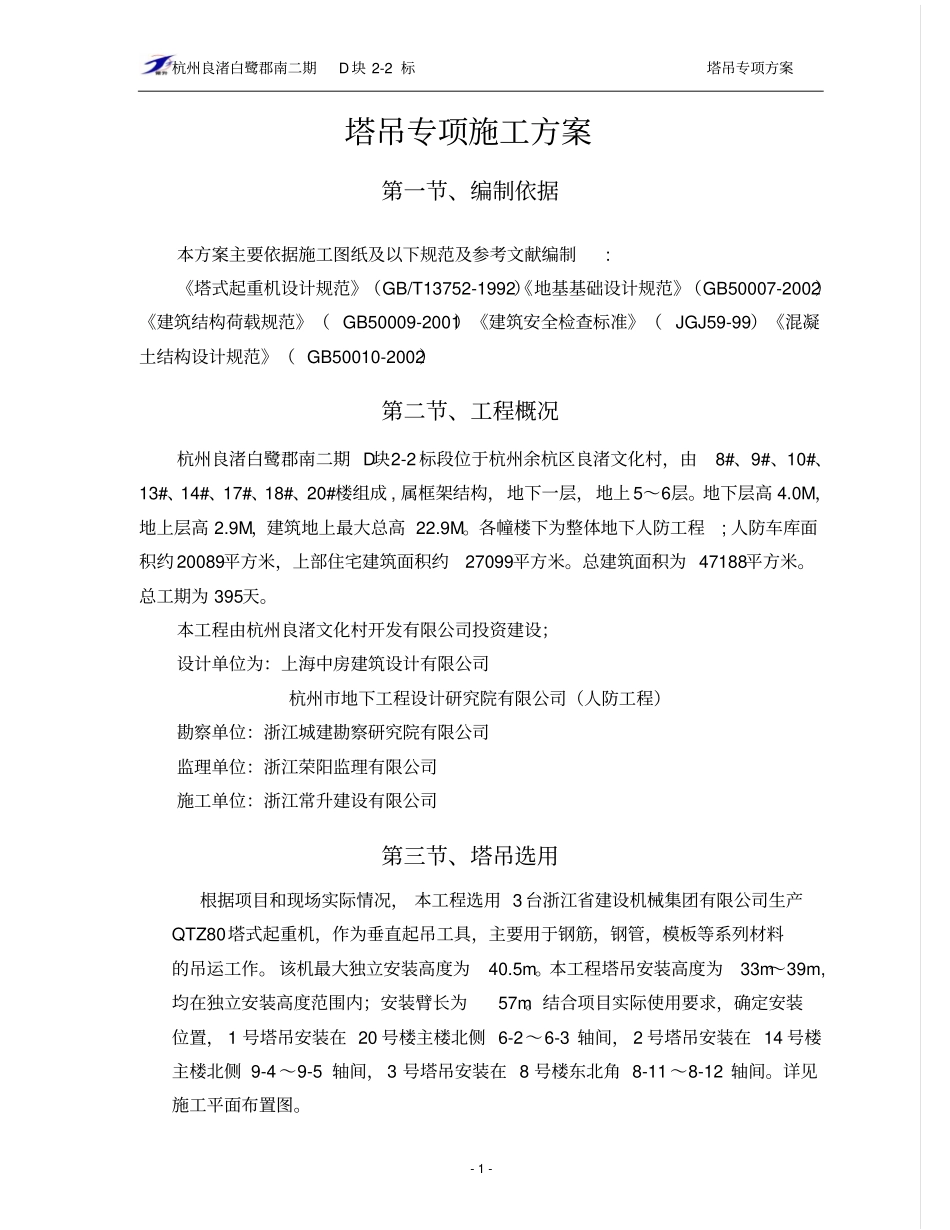

杭州良渚白鹭郡南二期D块 2-2 标塔吊专项方案- 1 - 塔吊专项施工方案第一节、编制依据本方案主要依据施工图纸及以下规范及参考文献编制: 《塔式起重机设计规范》（GB/T13752-1992）《地基基础设计规范》（GB50007-2002）《建筑结构荷载规范》（ GB50009-2001）《建筑安全检查标准》（ JGJ59-99）《混凝土结构设计规范》（ GB50010-2002）第二节、工程概况杭州良渚白鹭郡南二期 D块2-2 标段位于杭州余杭区良渚文化村，由8#、9#、10#、13#、14#、17#、18#、20#楼组成 , 属框架结构，地下一层，地上 5～6层。地下层高 4.0M，地上层高 2.9M，建筑地上最大总高 22.9M。各幢楼下为整体地下人防工程; 人防车库面积约 20089平方米，上部住宅建筑面积约27099平方米。总建筑面积为 47188平方米。总工期为 395天。本工程由杭州良渚文化村开发有限公司投资建设；设计单位为：上海中房建筑设计有限公司杭州市地下工程设计研究院有限公司（人防工程）勘察单位：浙江城建勘察研究院有限公司监理单位：浙江荣阳监理有限公司施工单位：浙江常升建设有限公司第三节、塔吊选用根据项目和现场实际情况， 本工程选用 3 台浙江省建设机械集团有限公司生产QTZ80塔式起重机，作为垂直起吊工具，主要用于钢筋，钢管，模板等系列材料的吊运工作。 该机最大独立安装高度为40.5m。本工程塔吊安装高度为33m～39m,均在独立安装高度范围内；安装臂长为57m。结合项目实际使用要求，确定安装位置， 1 号塔吊安装在 20 号楼主楼北侧 6-2～6-3 轴间， 2 号塔吊安装在 14 号楼主楼北侧 9-4 ～9-5 轴间， 3 号塔吊安装在 8 号楼东北角 8-11 ～8-12 轴间。详见施工平面布置图。杭州良渚白鹭郡南二期D块 2-2 标塔吊专项方案- 2 - 第四节、塔吊的基础设计一、地质情况分析根据浙 浙江城建勘察研究院有限公司提供的岩土工程勘察报告，本工程塔吊基础下土层为含砾粉质粘土，全风化凝灰岩或强风化凝灰岩。根据厂家提供的地基基础要求，本工程采用天然基础。二、 QT60参数信息：塔吊型号： QTZ80，塔吊起升高度 H：≤39.00m，塔身宽度 B：1.6m，基础埋深 d：1.100m，塔身自重 G：449kN，基础承台厚度 hc：1.25m，最大起重荷载 Q：60kN，基础承台宽度 Bc：5.50m，混凝土强度等级： C35，钢筋级别： HRB400，基础底面配筋直径： 18mm 三、塔吊对交叉梁中心作用力的计算1、塔吊竖向力计算塔吊自重： G=449kN；塔吊最大起重荷载：...
