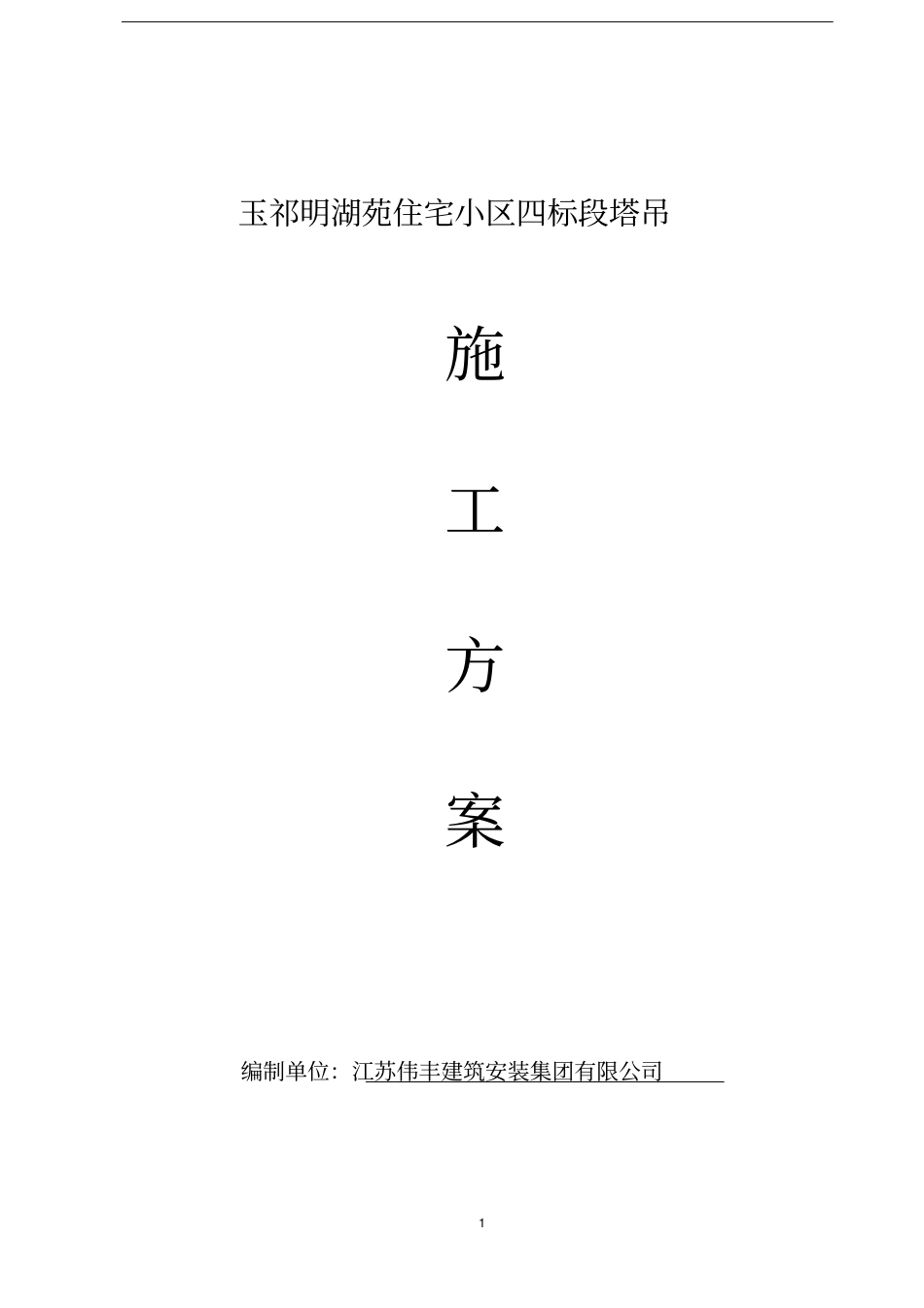

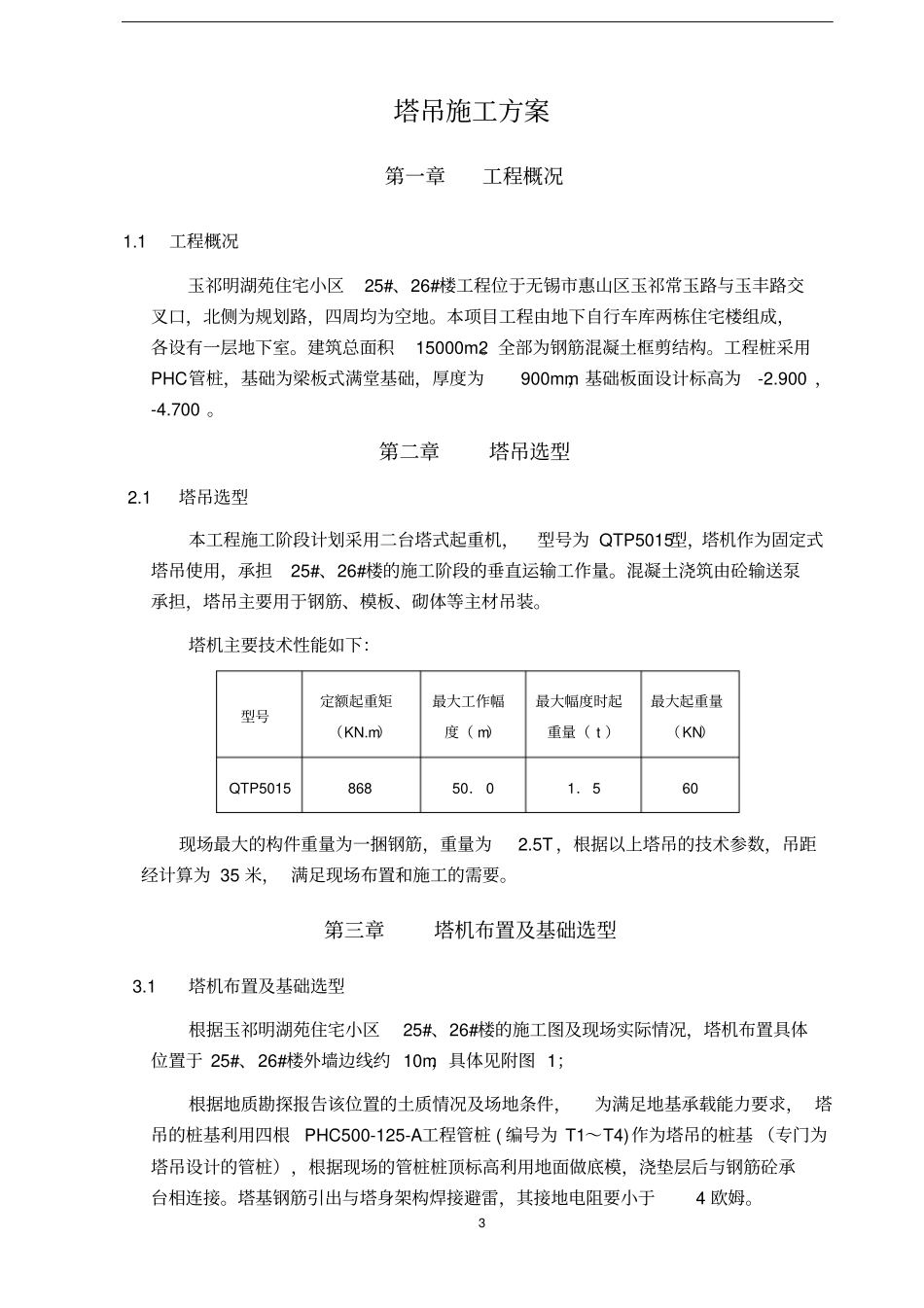

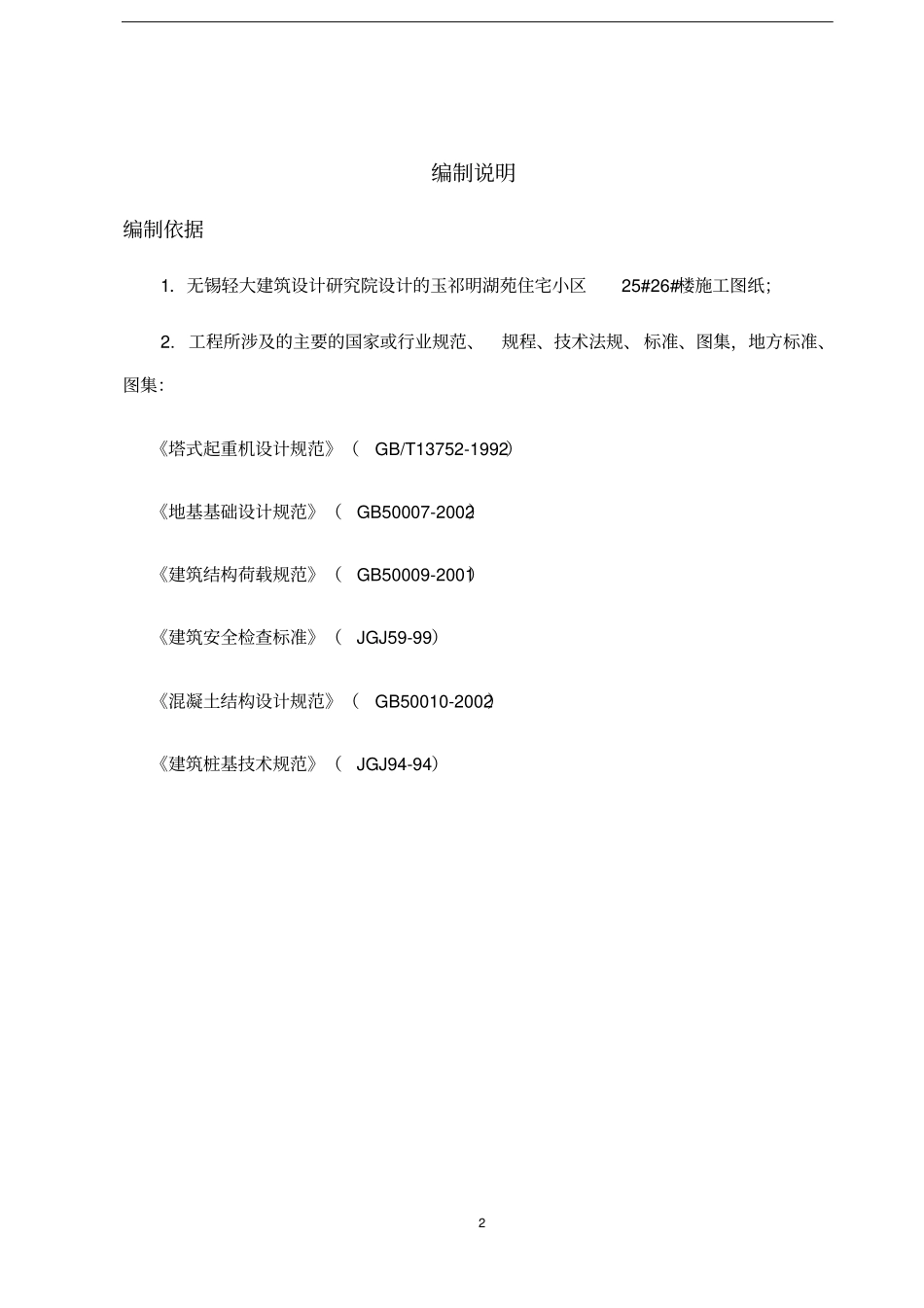

1 玉祁明湖苑住宅小区四标段塔吊施工方案编制单位：江苏伟丰建筑安装集团有限公司2 编制说明编制依据1．无锡轻大建筑设计研究院设计的玉祁明湖苑住宅小区25#26#楼施工图纸；2. 工程所涉及的主要的国家或行业规范、规程、技术法规、 标准、图集，地方标准、图集：《塔式起重机设计规范》（GB/T13752-1992）《地基基础设计规范》（GB50007-2002）《建筑结构荷载规范》（GB50009-2001）《建筑安全检查标准》（JGJ59-99）《混凝土结构设计规范》（GB50010-2002）《建筑桩基技术规范》（JGJ94-94）3 塔吊施工方案第一章工程概况1.1 工程概况玉祁明湖苑住宅小区25#、26#楼工程位于无锡市惠山区玉祁常玉路与玉丰路交叉口，北侧为规划路，四周均为空地。本项目工程由地下自行车库两栋住宅楼组成，各设有一层地下室。建筑总面积15000m2。全部为钢筋混凝土框剪结构。工程桩采用PHC管桩，基础为梁板式满堂基础，厚度为900mm，基础板面设计标高为-2.900 ，-4.700 。第二章塔吊选型 2.1 塔吊选型本工程施工阶段计划采用二台塔式起重机，型号为 QTP5015型，塔机作为固定式塔吊使用，承担25#、26#楼的施工阶段的垂直运输工作量。混凝土浇筑由砼输送泵承担，塔吊主要用于钢筋、模板、砌体等主材吊装。塔机主要技术性能如下：型号定额起重矩（KN.m）最大工作幅度（ m）最大幅度时起重量（ t ）最大起重量（KN）QTP5015 868 50． 0 1．5 60 现场最大的构件重量为一捆钢筋，重量为2.5T ，根据以上塔吊的技术参数，吊距经计算为 35 米， 满足现场布置和施工的需要。第三章塔机布置及基础选型 3.1 塔机布置及基础选型根据玉祁明湖苑住宅小区25#、26#楼的施工图及现场实际情况，塔机布置具体位置于 25#、26#楼外墙边线约 10m，具体见附图 1；根据地质勘探报告该位置的土质情况及场地条件，为满足地基承载能力要求， 塔吊的桩基利用四根PHC500-125-A工程管桩 ( 编号为 T1～T4)作为塔吊的桩基 （专门为塔吊设计的管桩），根据现场的管桩桩顶标高利用地面做底模，浇垫层后与钢筋砼承台相连接。塔基钢筋引出与塔身架构焊接避雷，其接地电阻要小于4 欧姆。4 第四章基础计算4.1 根据玉祁明湖苑住宅小区25#、26#楼施工图纸，单桩竖向抗拔承载力特征值为 600KN，单桩竖向抗压承载力特征值为2300KN。4.2 内爬式 QTP5015型塔机设备定值荷 载工 况P1（KN）P2（KN）M（KN.m）MK（ KN.m）工作状态453 36.0 1515.0 200.0 非工作状态453...
