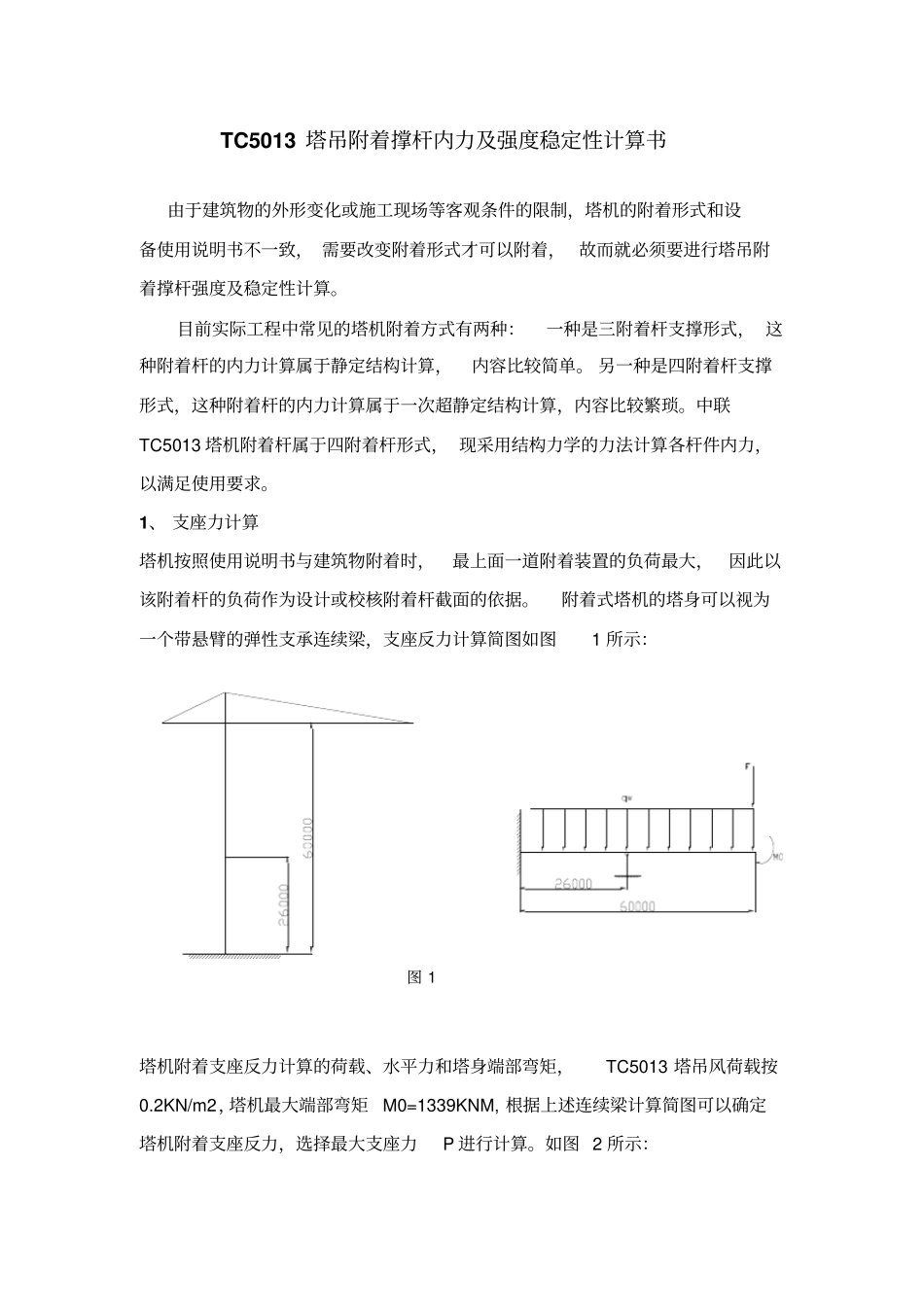

塔吊附着撑杆内力及强度稳定性计算书【精选】_第1页
1/5

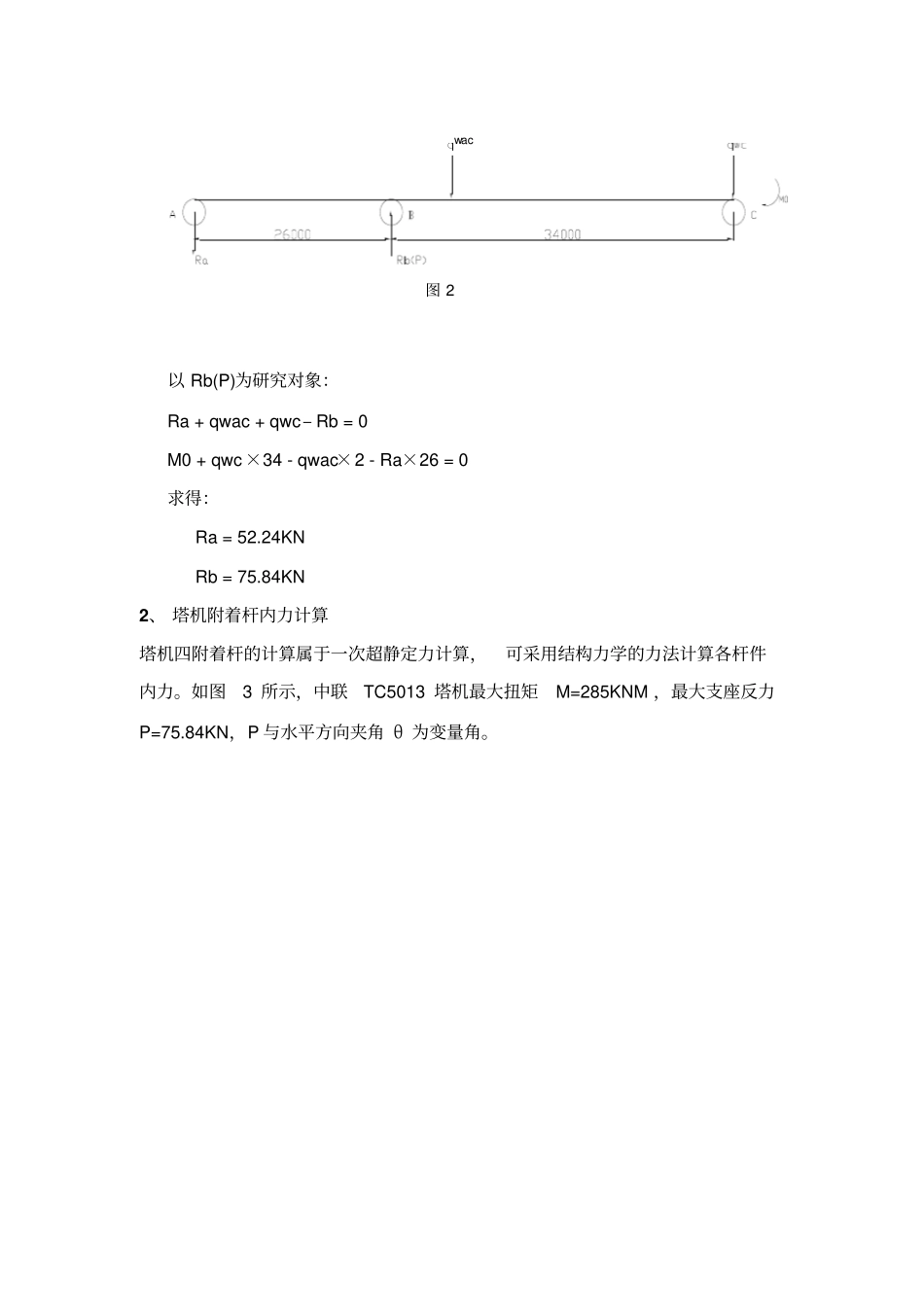

塔吊附着撑杆内力及强度稳定性计算书【精选】_第2页
2/5

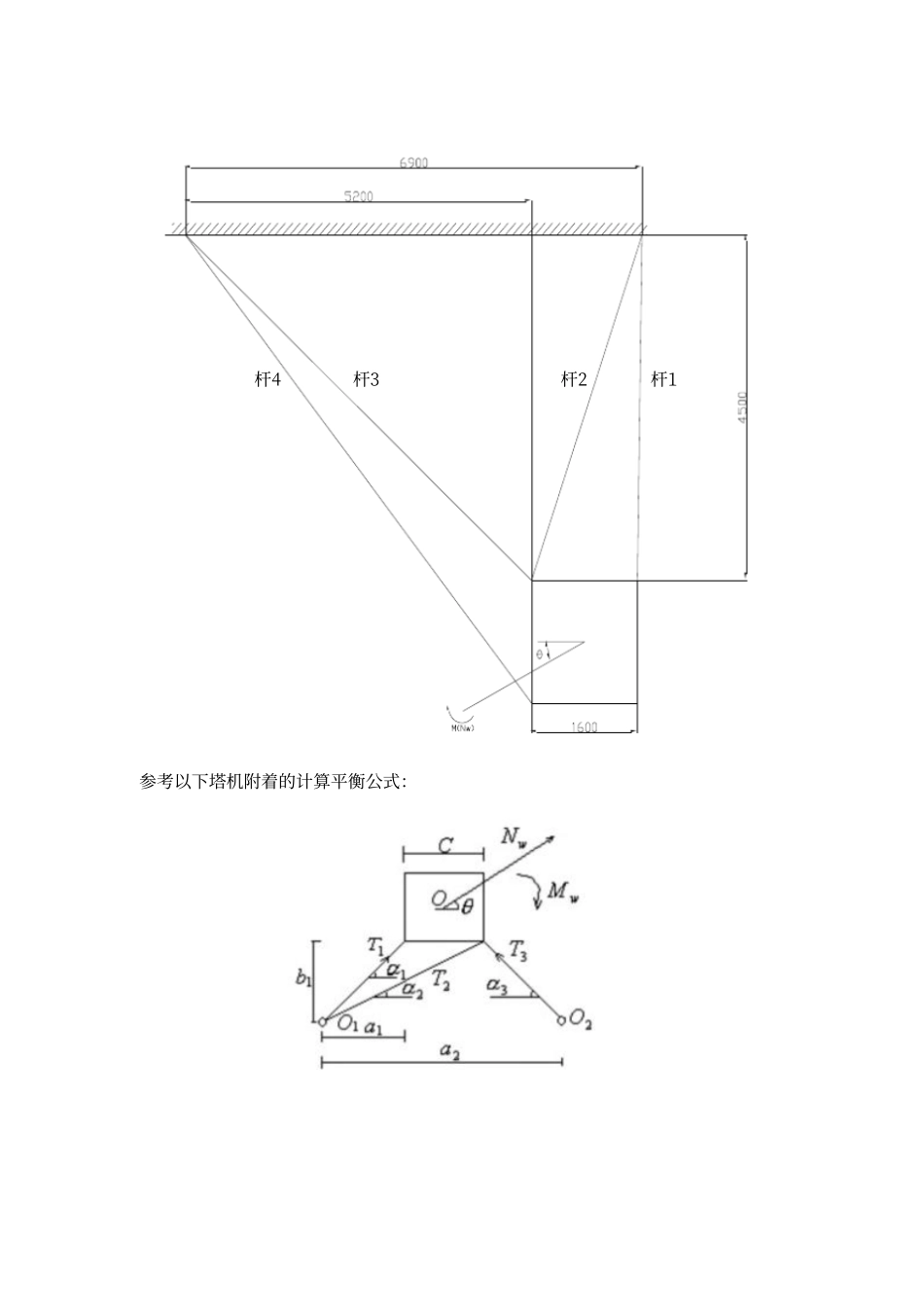

塔吊附着撑杆内力及强度稳定性计算书【精选】_第3页
3/5
TC5013 塔吊附着撑杆内力及强度稳定性计算书由于建筑物的外形变化或施工现场等客观条件的限制,塔机的附着形式和设备使用说明书不一致, 需要改变附着形式才可以附着, 故而就必须要进行塔吊附着撑杆强度及稳定性计算。目前实际工程中常见的塔机附着方式有两种:一种是三附着杆支撑形式, 这种附着杆的内力计算属于静定结构计算,内容比较简单。 另一种是四附着杆支撑形式,这种附着杆的内力计算属于一次超静定结构计算,内容比较繁琐。中联TC5013 塔机附着杆属于四附着杆形式, 现采用结构力学的力法计算各杆件内力,以满足使用要求。1、 支座力计算塔机按照使用说明书与建筑物附着时,最上面一道附着装置的负荷最大,因此以该附着杆的负荷作为设计或校核附着杆截面的依据。附着式塔机的塔身可以视为一个带悬臂的弹性支承连续梁,支座反力计算简图如图1 所示:图 1塔机附着支座反力计算的荷载、水平力和塔身端部弯矩,TC5013 塔吊风荷载按0.2KN/m2,塔机最大端部弯矩M0=1339KNM, 根据上述连续梁计算简图可以确定塔机附着支座反力,选择最大支座力P 进行计算。如图 2 所示:wac图 2以 Rb(P)为研究对象:Ra + qwac + qwc – Rb = 0 M0 + qwc×34 - qwac×2 - Ra×26 = 0 求得:Ra = 52.24KN Rb = 75.84KN 2、 塔机附着杆内力计算塔机四附着杆的计算属于一次超静定力计算,可采用结构力学的力法计算各杆件内力。如图3 所示,中联TC5013 塔机最大扭矩M=285KNM ,最大支座反力P=75.84KN,P 与水平方向夹角 θ 为变量角。杆1杆2杆3杆4参考以下塔机附着的计算平衡公式:以下是附加文档,不需要的朋友下载后删除,谢谢顶岗实习总结专题13 篇教师工作总结专题10 篇
