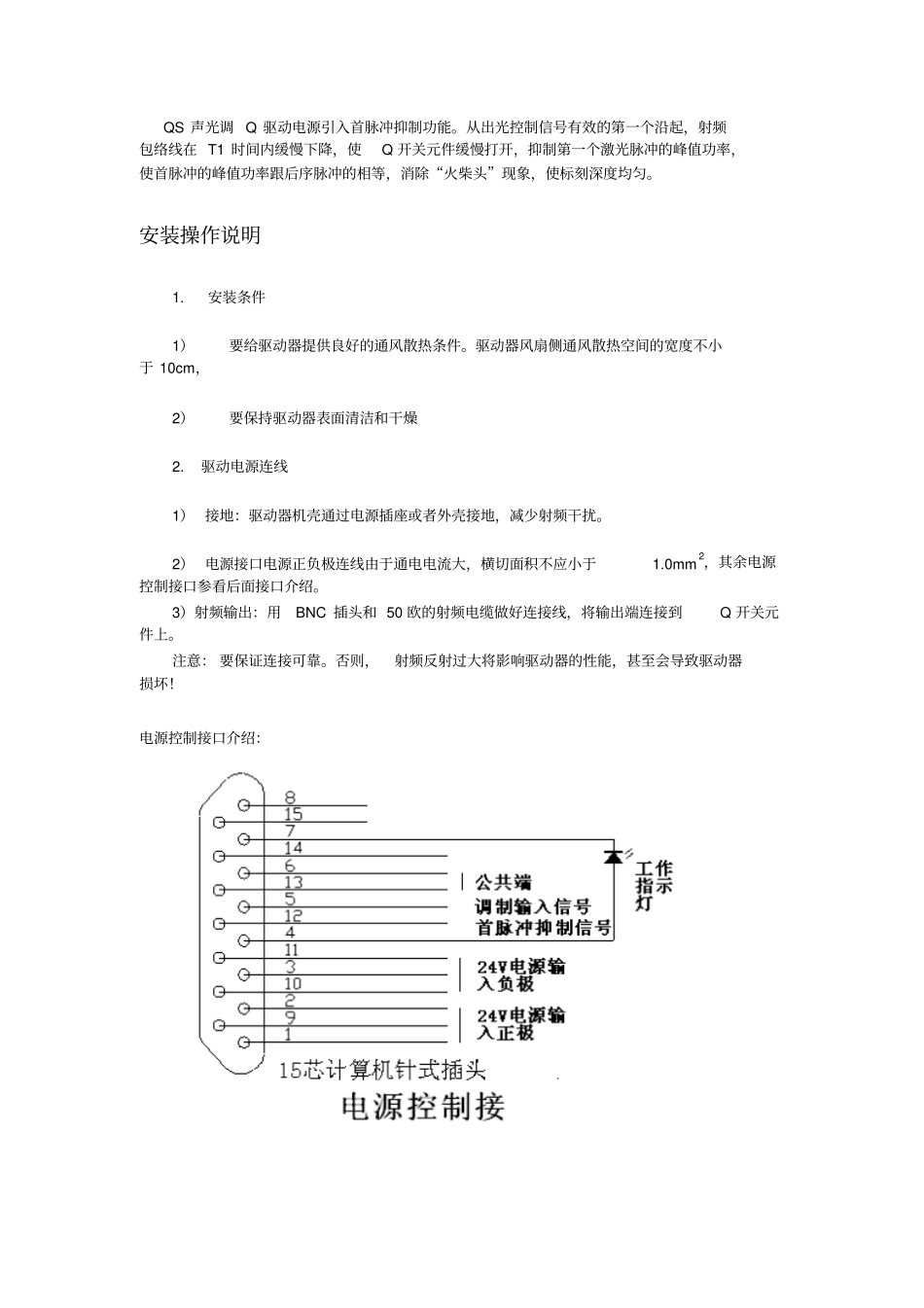

声光 Q 开关驱动电源声光 Q 开关驱动电源型号：QS-100MHZ-24W 小型紧凑的Q 开关驱动电源输出功率为24W ，调制输入信号为全数字，增加首脉冲抑制功能，用于驱动风冷水能Q 开关。该射频输出功率24W ，出厂时设定，可调整功率 +10% , 触发首脉冲抑制：FPS (First Pulse Suppression) 射频 工作频率：100MHz 输出外部阻抗匹配50 欧 ，射频输出下降时间< 50ns 射频输出上升时间< 100ns 输入电压+24VDC±5% 输入电流< 1.5A 调制输入控制信号TTL (TTL 高电平无射频输出) 调制频率1Hz 至 200kHz 储藏温度-20oC 至 +85oC 运行温度+10oC 至 +55oCo 外形尺寸170*86*70mm优点：体积小，功能强大，性能稳定主要特点(1)驱动器具有首脉冲抑制功率，它能缓慢地“打开 ”Q开关，有效的抑制第一个调制脉冲释放的峰值功率，消除标刻加工中常见的俗称为“火柴头 ”现象，使每一个标刻点的深度更均匀。(2)调制频率实时受输入信号控制。(3)模块集成化结构。免焊接维修更换部件。(4)内置温度保护。过流保护。(5)输出自带短路保护。施加射频信号期间，激发激光进程停止，此时激光棒仍然受泵浦光源的照射，继续吸收并储存能量，因而其中积累了大量能量。一旦撤除射频信号，光路谐振通过回复，激光器将在短时间内释放出峰值功率巨大的激光脉冲。在出光期间，有目的地给Q 开关元件施加上一系列射频脉冲群， 周期性的关断和释放激光，是从平均功率相对低的激光器中获得脉宽窄、峰值高的激光脉冲的绝妙手段。这种波形控制方式通常称为Q 调制。Q 开关的等效阻抗Q 开关元件的等效电气线路如图四所示。从外部看，它的阻抗Z=R+X （L ，C，f） j ，其中 X 是电感 L 和电容 C 与频率 f 的函数。对于确定的中心频率（通常为27M 、40M ），调节 L 或 C，总可以使X 等于零，于是Z 等于 R，等效于纯阻性50 欧电阻， Q 开关元件、传输导线、 Q 驱动器阻抗一定要匹配。首脉冲抑制功能首脉冲抑制波形射频调制信号QS 声光调 Q 驱动电源引入首脉冲抑制功能。从出光控制信号有效的第一个沿起，射频包络线在 T1 时间内缓慢下降，使Q 开关元件缓慢打开，抑制第一个激光脉冲的峰值功率，使首脉冲的峰值功率跟后序脉冲的相等，消除“火柴头”现象，使标刻深度均匀。安装操作说明1. 安装条件1）要给驱动器提供良好的通风散热条件。驱动器风扇侧通风散热空间的宽度不小于 10cm，2）要保持驱动器表面清洁和干燥2. 驱动...
