声屏障施工监理控制重点VIP免费

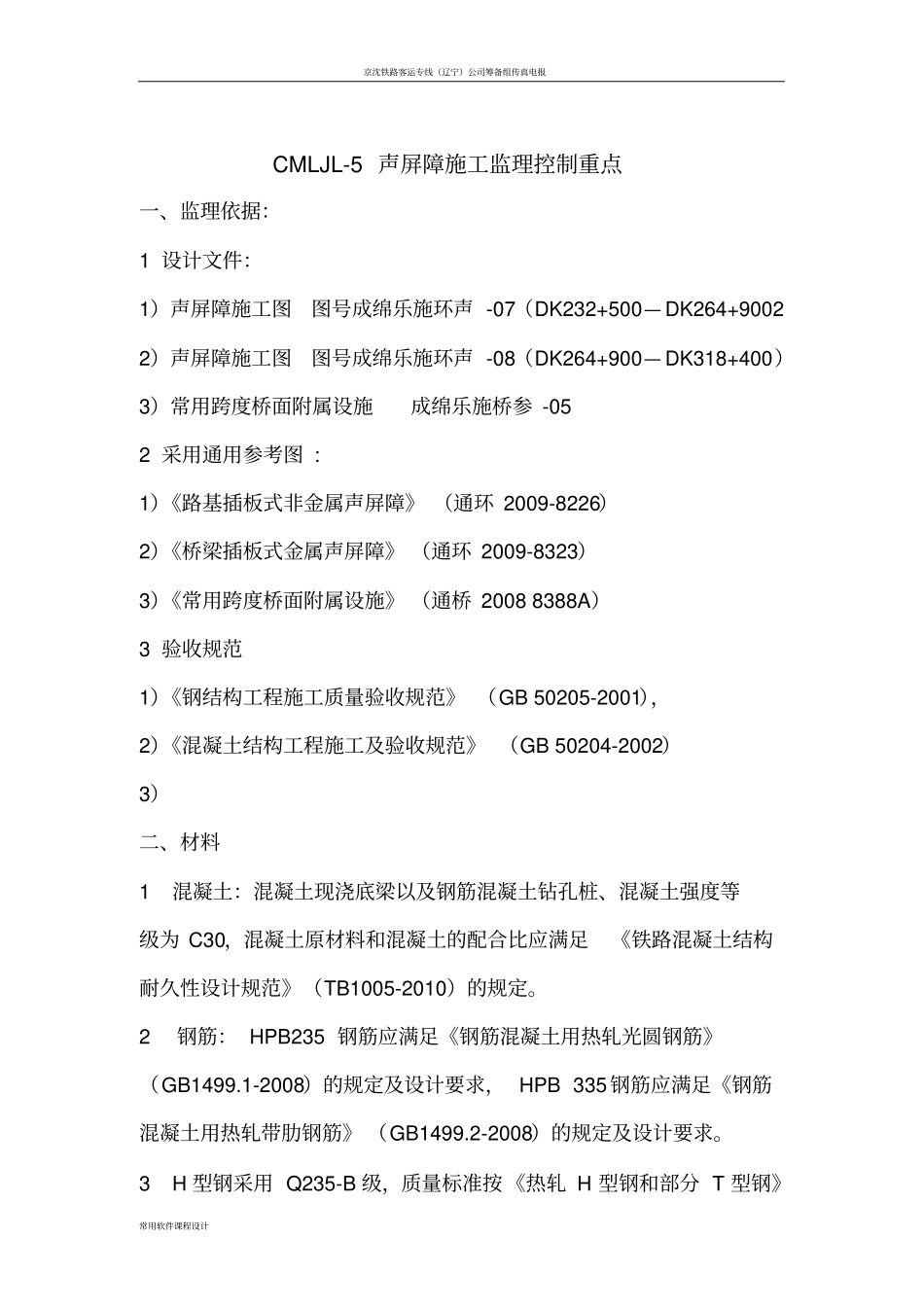

声屏障施工监理控制重点_第1页
1/4

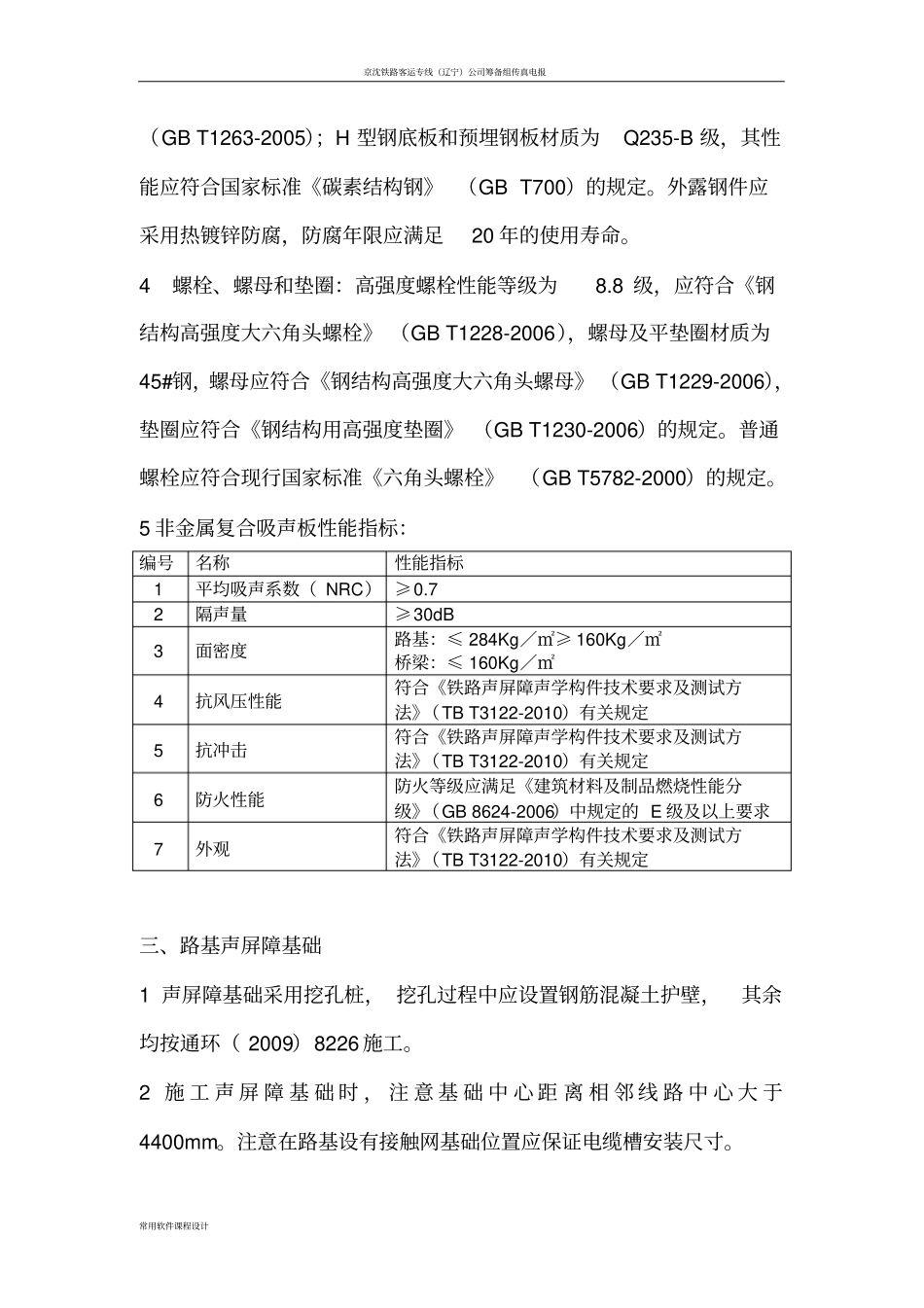

声屏障施工监理控制重点_第2页
2/4

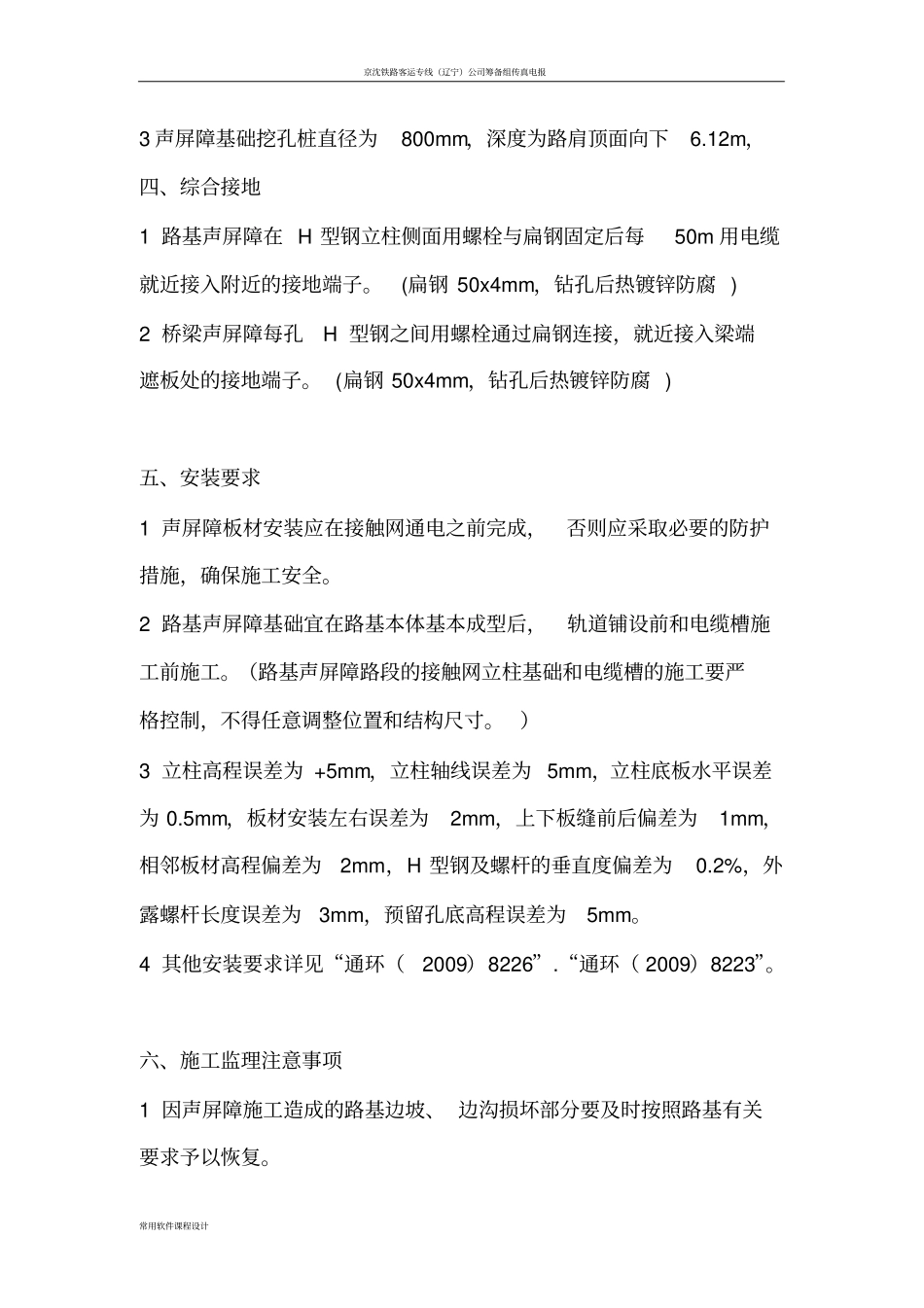

声屏障施工监理控制重点_第3页
3/4
京沈铁路客运专线(辽宁)公司筹备组传真电报常用软件课程设计CMLJL-5 声屏障施工监理控制重点一、监理依据:1 设计文件:1)声屏障施工图图号成绵乐施环声 -07(DK232+500— DK264+9002 2)声屏障施工图图号成绵乐施环声 -08(DK264+900— DK318+400)3)常用跨度桥面附属设施成绵乐施桥参 -05 2 采用通用参考图 : 1)《路基插板式非金属声屏障》 (通环 2009-8226)2)《桥梁插板式金属声屏障》 (通环 2009-8323)3)《常用跨度桥面附属设施》 (通桥 2008 8388A)3 验收规范1)《钢结构工程施工质量验收规范》 (GB 50205-2001),2)《混凝土结构工程施工及验收规范》 (GB 50204-2002)3)二、材料1 混凝土:混凝土现浇底梁以及钢筋混凝土钻孔桩、混凝土强度等级为 C30,混凝土原材料和混凝土的配合比应满足《铁路混凝土结构耐久性设计规范》(TB1005-2010)的规定。2 钢筋: HPB235 钢筋应满足《钢筋混凝土用热轧光圆钢筋》(GB1499.1-2008)的规定及设计要求, HPB 335钢筋应满足《钢筋混凝土用热轧带肋钢筋》 (GB1499.2-2008)的规定及设计要求。3 H 型钢采用 Q235-B 级,质量标准按《热轧 H 型钢和部分 T 型钢》京沈铁路客运专线(辽宁)公司筹备组传真电报常用软件课程设计(GB T1263-2005);H 型钢底板和预埋钢板材质为Q235-B 级,其性能应符合国家标准《碳素结构钢》 (GB T700)的规定。外露钢件应采用热镀锌防腐,防腐年限应满足20 年的使用寿命。4 螺栓、螺母和垫圈:高强度螺栓性能等级为8.8 级,应符合《钢结构高强度大六角头螺栓》 (GB T1228-2006),螺母及平垫圈材质为45#钢,螺母应符合《钢结构高强度大六角头螺母》 (GB T1229-2006),垫圈应符合《钢结构用高强度垫圈》 (GB T1230-2006)的规定。普通螺栓应符合现行国家标准《六角头螺栓》 (GB T5782-2000)的规定。5 非金属复合吸声板性能指标:编号名称性能指标1 平均吸声系数( NRC) ≥0.7 2 隔声量≥30dB 3 面密度路基:≤ 284Kg/㎡≥ 160Kg/㎡桥梁:≤ 160Kg/㎡4 抗风压性能符合《铁路声屏障声学构件技术要求及测试方法》(TB T3122-2010)有关规定5 抗冲击符合《铁路声屏障声学构件技术要求及测试方法》(TB T3122-2010)有关规定6 防火性能防火等级应满足《建筑材料及制品燃烧性能分级》(GB 8624-2006)中规定的 E 级及以上要求7 外观符合《铁路声屏障声学构件技术要求及...
