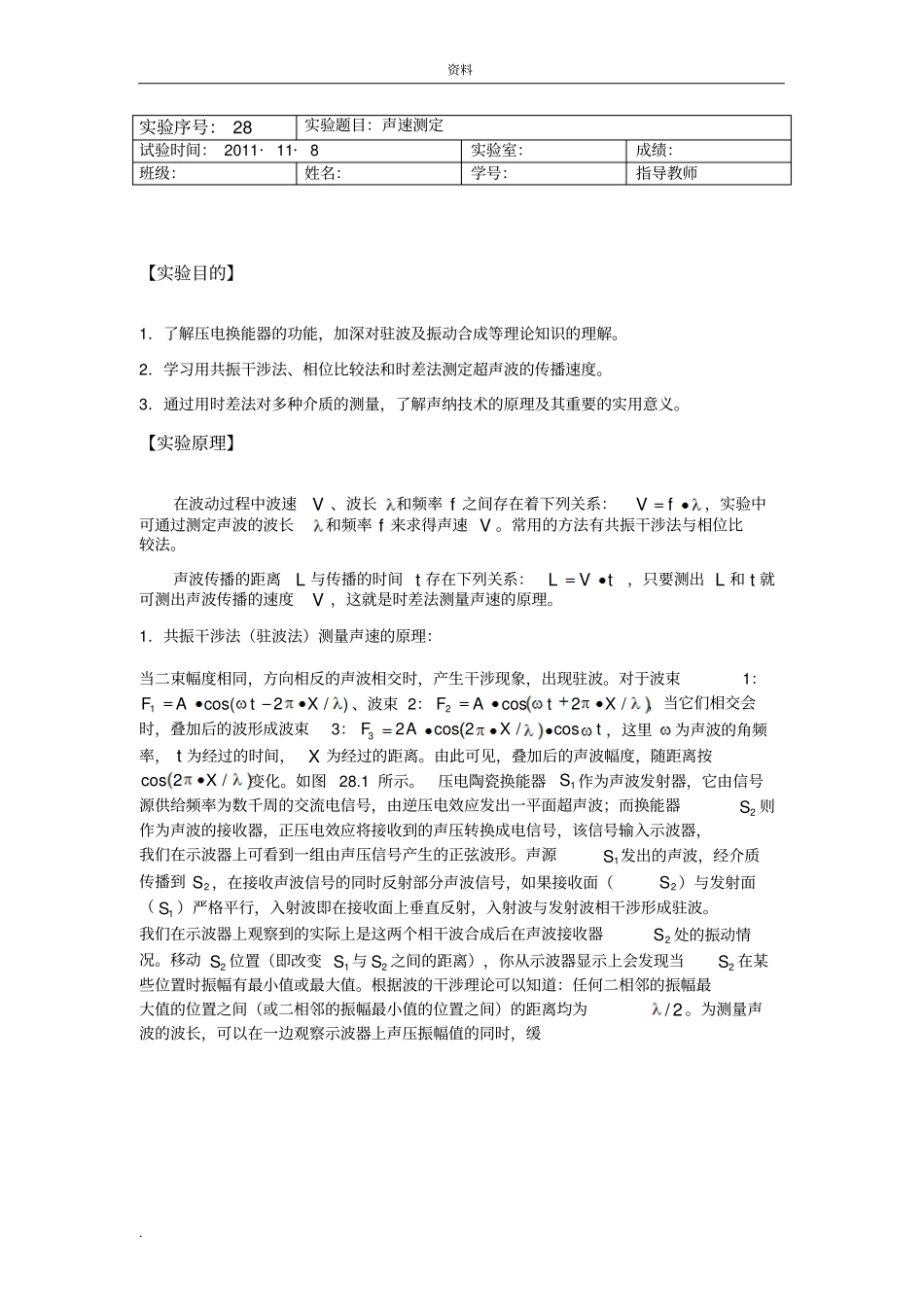

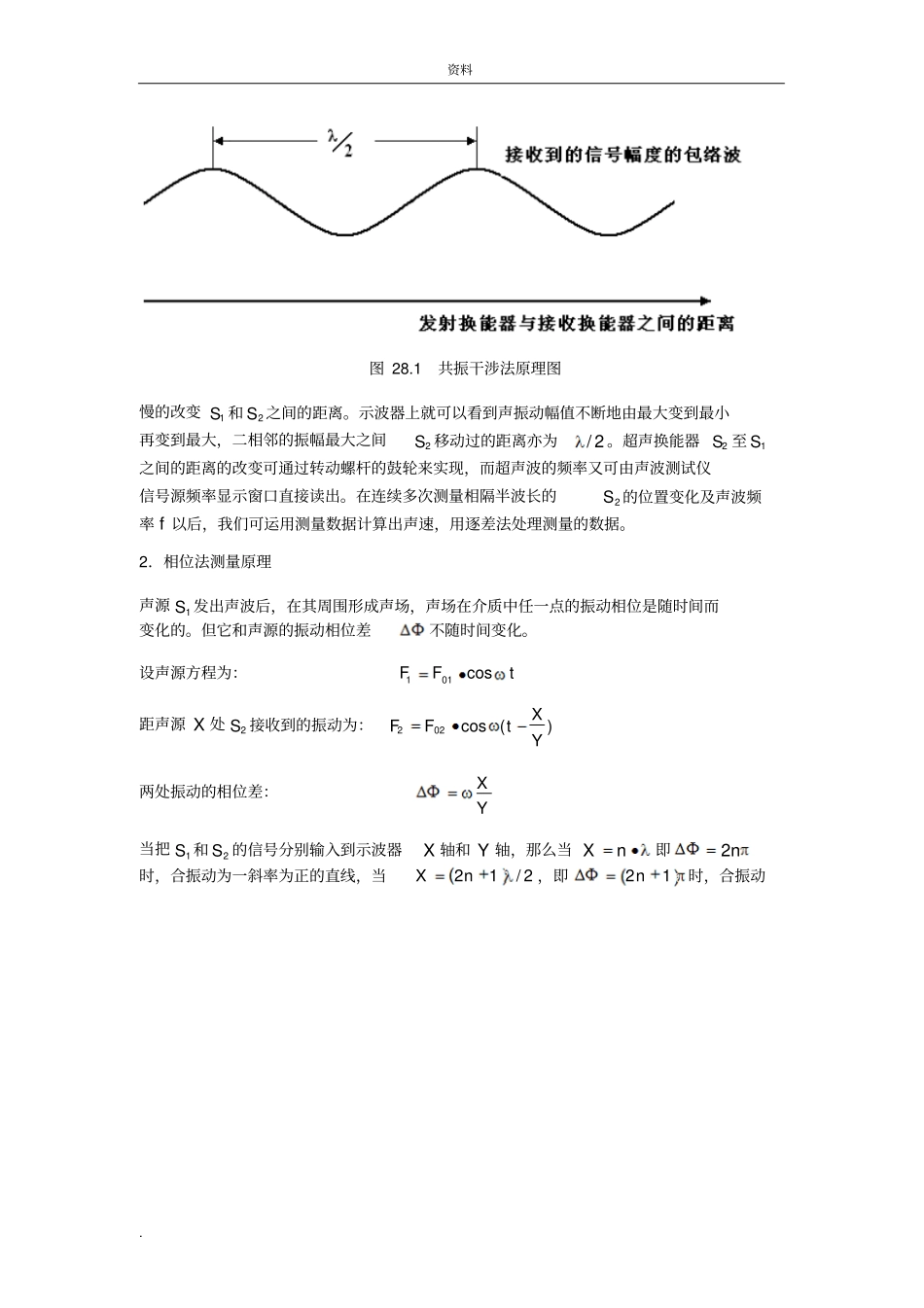

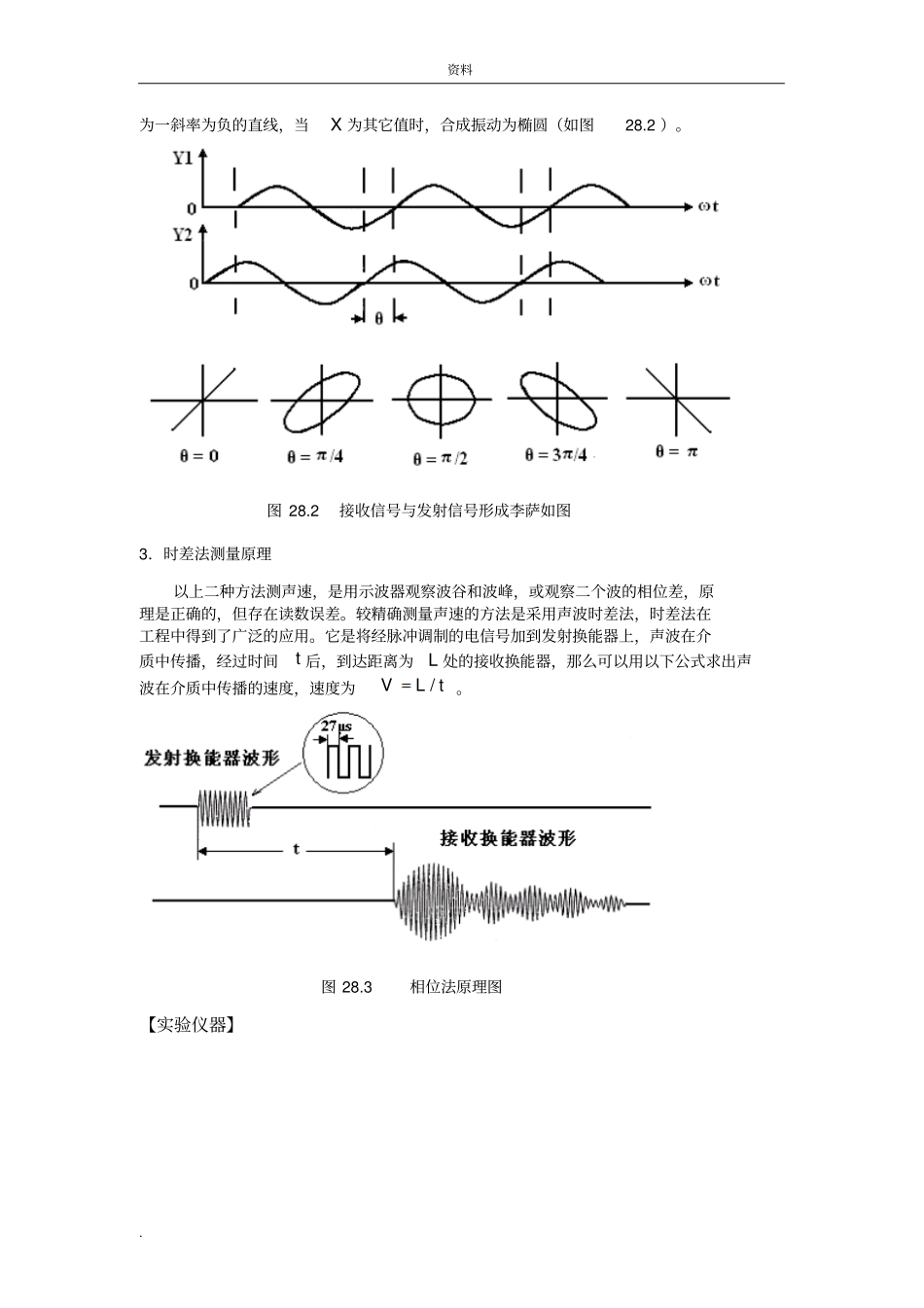

资料. 实验序号: 28 实验题目:声速测定试验时间: 2011· 11· 8 实验室:成绩:班级:姓名:学号:指导教师【实验目的】1.了解压电换能器的功能,加深对驻波及振动合成等理论知识的理解。2.学习用共振干涉法、相位比较法和时差法测定超声波的传播速度。3.通过用时差法对多种介质的测量,了解声纳技术的原理及其重要的实用意义。【实验原理】在波动过程中波速V 、波长和频率 f 之间存在着下列关系:fV,实验中可通过测定声波的波长和频率 f 来求得声速 V 。常用的方法有共振干涉法与相位比较法。声波传播的距离L 与传播的时间 t 存在下列关系:tVL,只要测出 L 和 t 就可测出声波传播的速度V ,这就是时差法测量声速的原理。1.共振干涉法(驻波法)测量声速的原理:当二束幅度相同,方向相反的声波相交时,产生干涉现象,出现驻波。对于波束1:)/X2tcos(AF1、波束 2:/X2tcosAF2,当它们相交会时,叠加后的波形成波束3:tcos/X2cosA2F3,这里为声波的角频率, t 为经过的时间, X 为经过的距离。由此可见,叠加后的声波幅度,随距离按/X2cos变化。如图28.1 所示。压电陶瓷换能器1S 作为声波发射器,它由信号源供给频率为数千周的交流电信号,由逆压电效应发出一平面超声波;而换能器2S 则作为声波的接收器,正压电效应将接收到的声压转换成电信号,该信号输入示波器,我们在示波器上可看到一组由声压信号产生的正弦波形。声源1S 发出的声波,经介质传播到2S ,在接收声波信号的同时反射部分声波信号,如果接收面(2S )与发射面(1S )严格平行,入射波即在接收面上垂直反射,入射波与发射波相干涉形成驻波。我们在示波器上观察到的实际上是这两个相干波合成后在声波接收器2S 处的振动情况。移动2S 位置(即改变1S 与2S 之间的距离),你从示波器显示上会发现当2S 在某些位置时振幅有最小值或最大值。根据波的干涉理论可以知道:任何二相邻的振幅最大值的位置之间(或二相邻的振幅最小值的位置之间)的距离均为2/。为测量声波的波长,可以在一边观察示波器上声压振幅值的同时,缓资料. 图 28.1 共振干涉法原理图慢的改变1S 和2S 之间的距离。示波器上就可以看到声振动幅值不断地由最大变到最小再变到最大,二相邻的振幅最大之间2S 移动过的距离亦为2/。超声换能器2S 至1S之间的距离的改变可通过转动螺杆的鼓轮来实现,而超声波的频率又可由声波测试仪信号源频率显示窗口直接读出。在连续多次...
