外墙干挂施工组织设计VIP免费

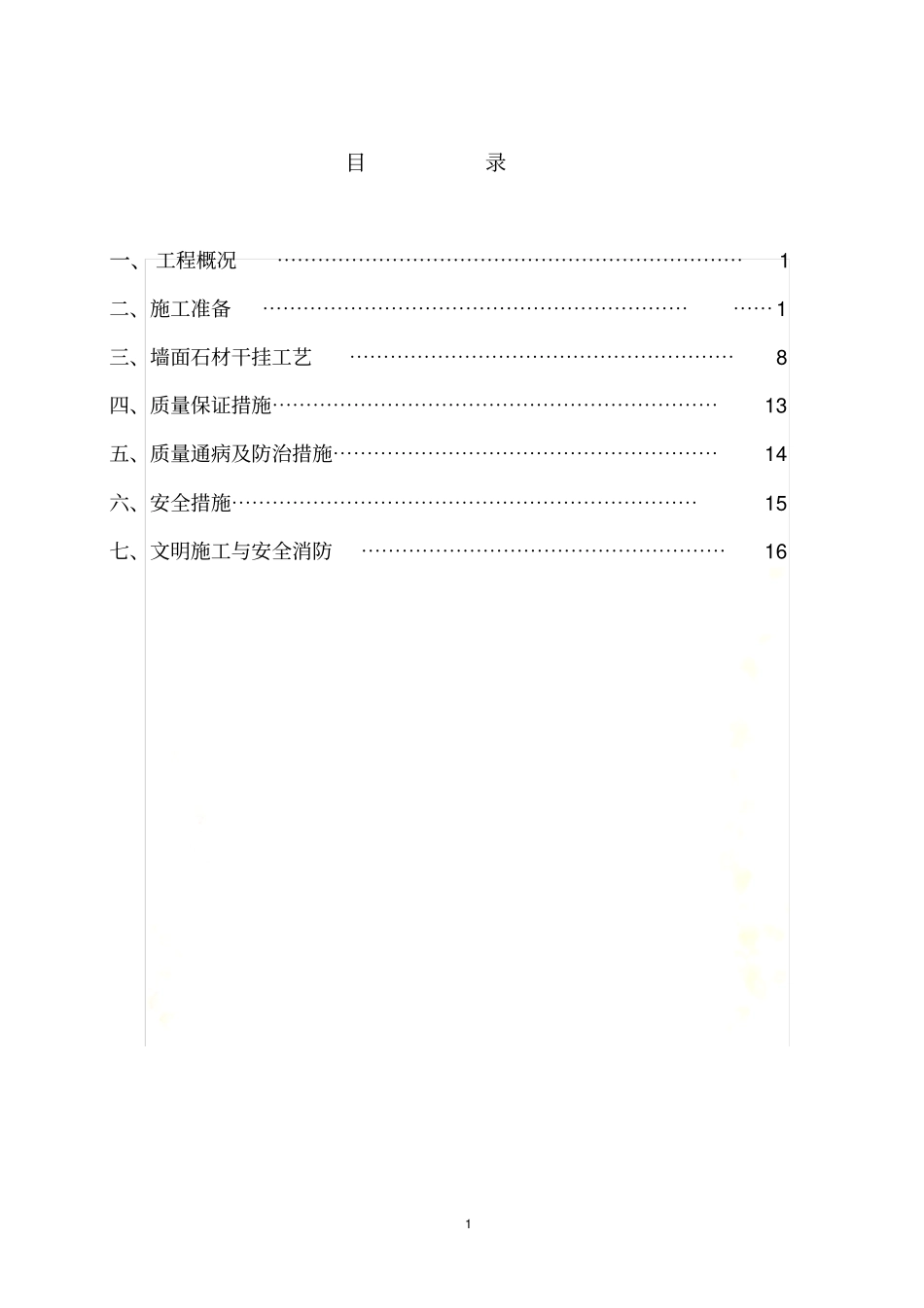

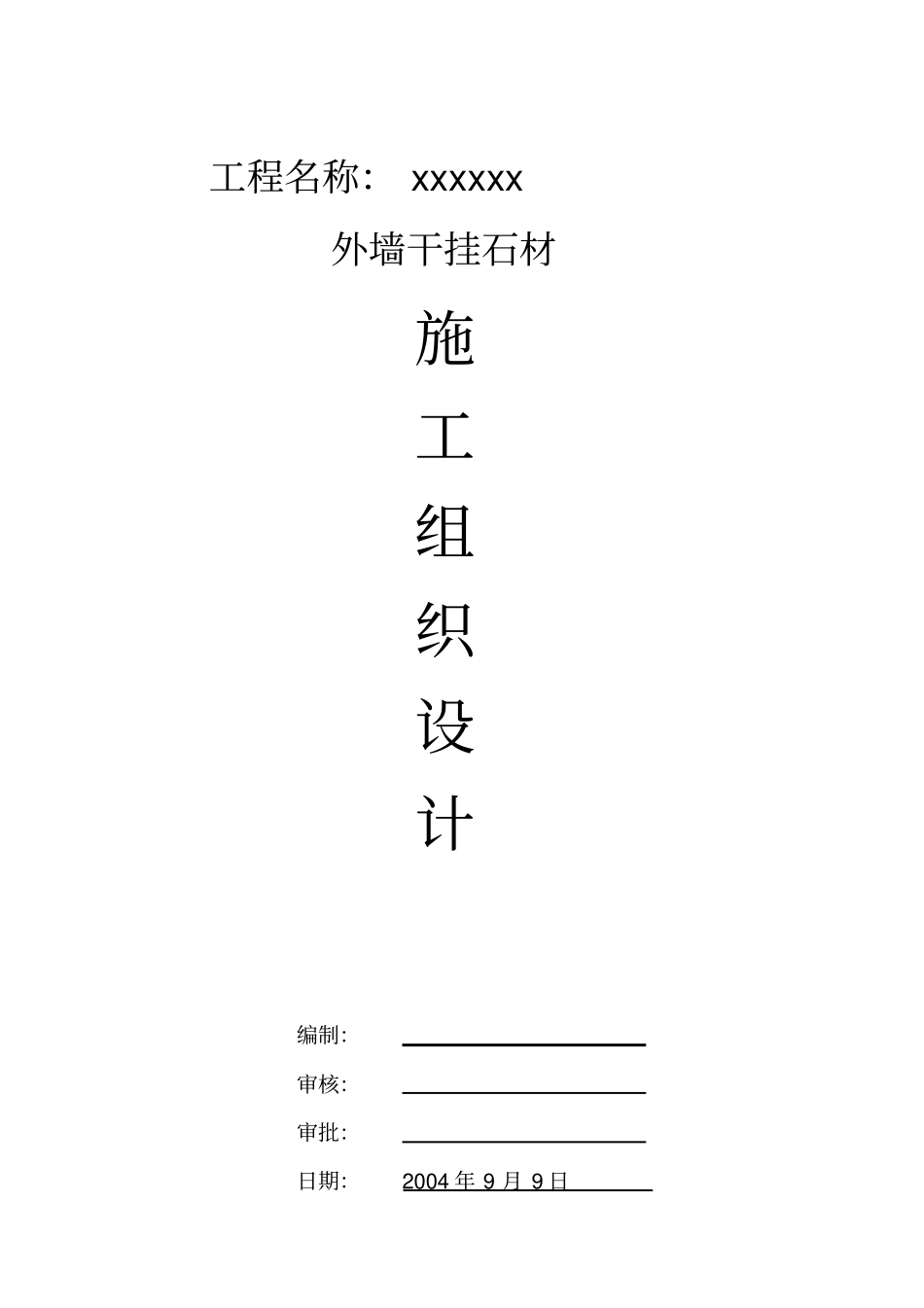

外墙干挂施工组织设计工程名称： xxxxxx 外墙干挂石材施工组织设计编制：审核：审批：日期：2004 年 9 月 9 日1 目录一、 工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 二、施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 三、墙面石材干挂工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 四、质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 五、质量通病及防治措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 六、安全措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 七、文明施工与安全消防⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 2 一、工程概况“xxxxx ”工程位于 xx 市解放南路 139 号，由 xx 开发有限责任公司开发，xx 承建，柳州大公监理公司监理。工程为框剪结构，裙楼一~五层外墙装饰为干挂花岗岩及大玻璃固定窗，其中干挂花岗岩面积约为2400 ㎡。外墙干挂花岗岩纵向主龙骨（立柱）采用8#热镀锌槽钢，水平次龙骨（横梁）采用50×50×5 热镀锌角钢。花岗岩大面采用福建产虾红花岗岩火烧板，线条、柱等配以虾红花岗岩光面板及英国棕花岗岩光面板。二、施工准备1、施工图纸设计方案确定后，进行图纸会审，根据设计图纸和有关资料结合现场勘测，绘制详细的施工图纸。内容包括：（1）结合现场结构完成施工所需的完整详细的立面图和剖面图。（2）所有单块及拼板加工大样图。（3）典型接点图、锚固件、支撑装置、嵌缝、锚固大样图。2、下料单：根据施工图纸，提供石材外墙花岗岩加工规格数量表。尽快安排加工厂及时加工以免影响后续作业进行。3、编制进度计划：根据甲方对整体工程施工进度的要求，并考虑与其他专业施工配合，编制出施工进度计划（详见表一）及机具计划（详见表二）、劳动力安排计划（详见表三）、材料采购计划（详见表四） 。对符合设计要求的不锈钢挂件、3 膨胀螺栓及其他辅料制定订货计划，依据图纸落实加工，确定进场时间。4、技术交底：进场时做好施工前技术交底工作。施工人员提前进驻现场，熟悉现场情况，做到安装心中有数，细查现场，发现问题，及时提出整改意见及措施，以确保施工正常进行。5、做好工前教育：组织工人认真学习国家有关法律、法规。熟悉有关安全放火规程，做到安全生产、文明施工。6、脚手架：按规范检查现有的外脚手架， 要求脚手架，要求脚手架宽 1200 ㎜，高 1800㎜，架距离墙面250-300 ㎜，每个工作面为满铺脚手板。...
