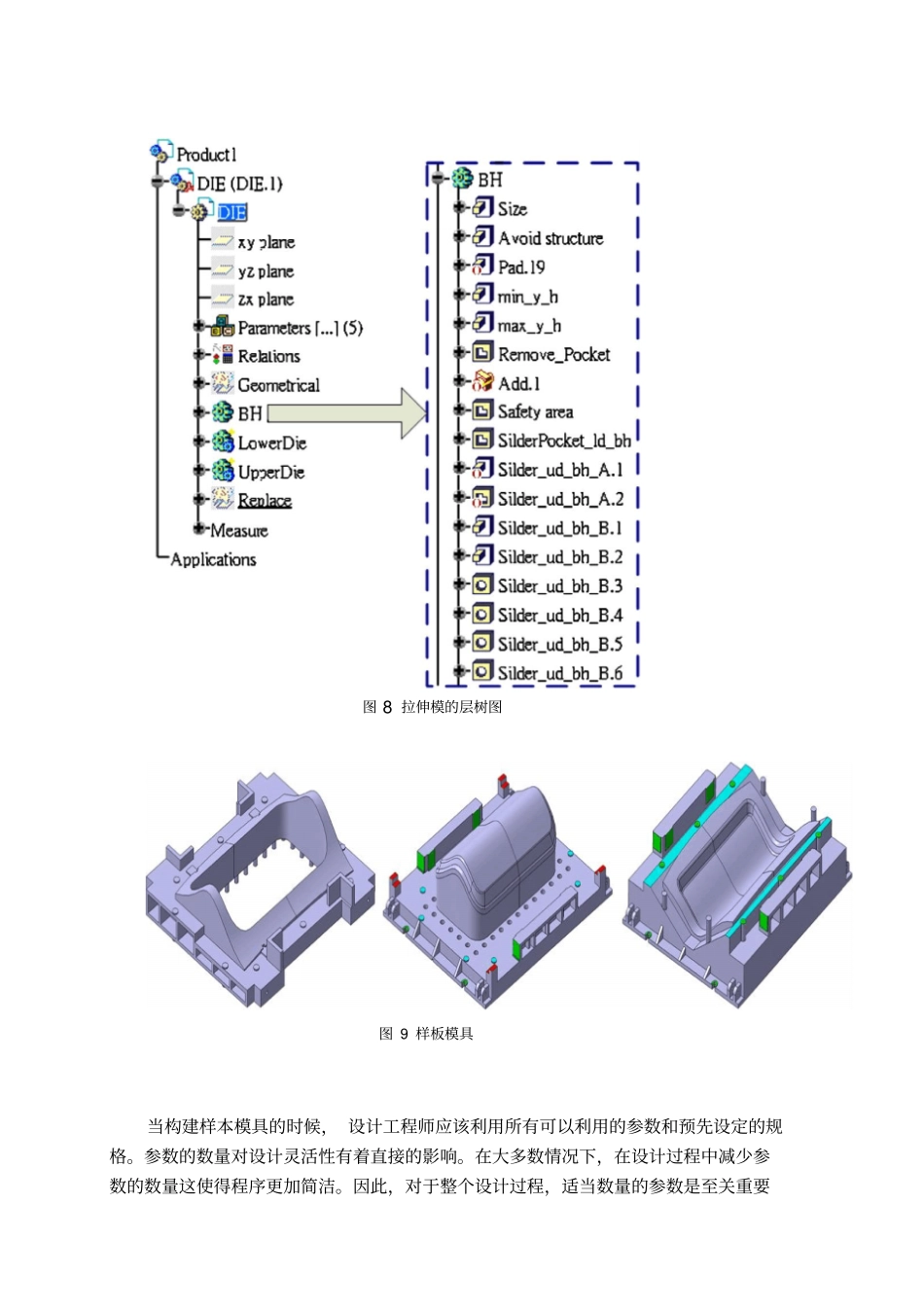

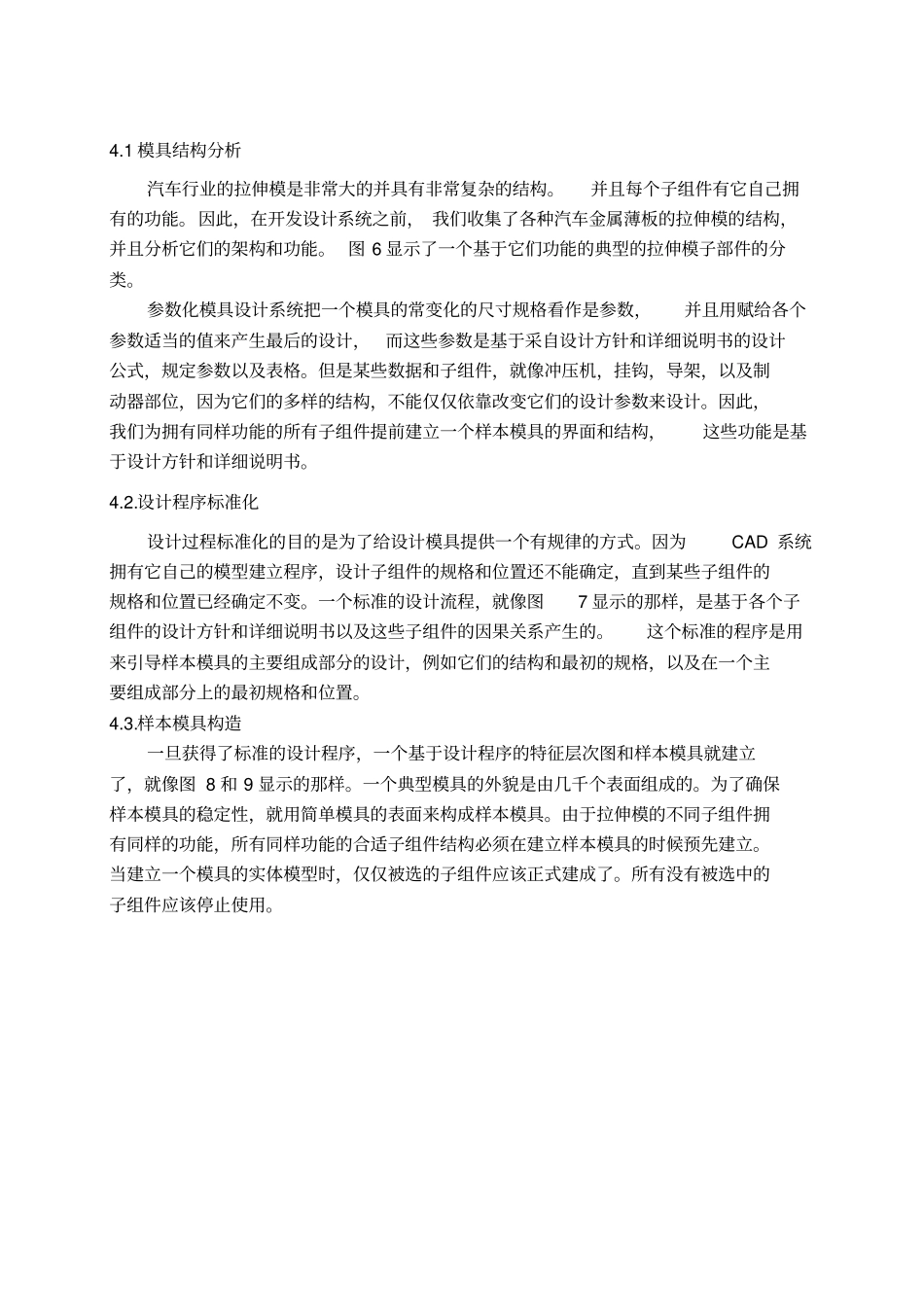

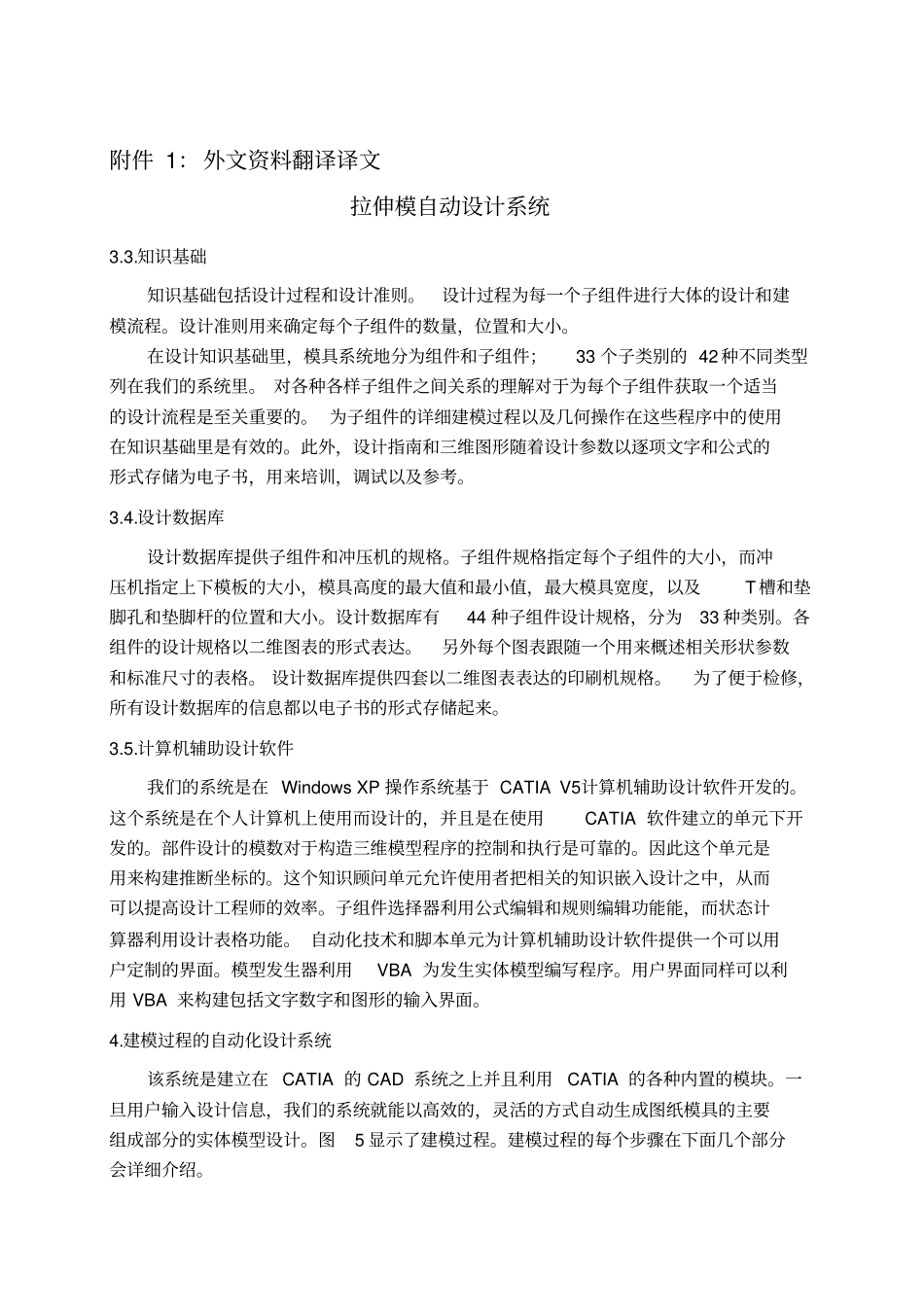

附件 1：外文资料翻译译文拉伸模自动设计系统3.3.知识基础知识基础包括设计过程和设计准则。设计过程为每一个子组件进行大体的设计和建模流程。设计准则用来确定每个子组件的数量，位置和大小。在设计知识基础里，模具系统地分为组件和子组件；33 个子类别的 42 种不同类型列在我们的系统里。 对各种各样子组件之间关系的理解对于为每个子组件获取一个适当的设计流程是至关重要的。 为子组件的详细建模过程以及几何操作在这些程序中的使用在知识基础里是有效的。此外，设计指南和三维图形随着设计参数以逐项文字和公式的形式存储为电子书，用来培训，调试以及参考。3.4.设计数据库设计数据库提供子组件和冲压机的规格。子组件规格指定每个子组件的大小，而冲压机指定上下模板的大小，模具高度的最大值和最小值，最大模具宽度，以及T 槽和垫脚孔和垫脚杆的位置和大小。设计数据库有44 种子组件设计规格，分为33 种类别。各组件的设计规格以二维图表的形式表达。另外每个图表跟随一个用来概述相关形状参数和标准尺寸的表格。 设计数据库提供四套以二维图表表达的印刷机规格。为了便于检修，所有设计数据库的信息都以电子书的形式存储起来。3.5.计算机辅助设计软件我们的系统是在 Windows XP 操作系统基于 CATIA V5计算机辅助设计软件开发的。这个系统是在个人计算机上使用而设计的，并且是在使用CATIA 软件建立的单元下开发的。部件设计的模数对于构造三维模型程序的控制和执行是可靠的。因此这个单元是用来构建推断坐标的。这个知识顾问单元允许使用者把相关的知识嵌入设计之中，从而可以提高设计工程师的效率。子组件选择器利用公式编辑和规则编辑功能能，而状态计算器利用设计表格功能。 自动化技术和脚本单元为计算机辅助设计软件提供一个可以用户定制的界面。模型发生器利用VBA 为发生实体模型编写程序。用户界面同样可以利用 VBA 来构建包括文字数字和图形的输入界面。4.建模过程的自动化设计系统该系统是建立在 CATIA 的 CAD 系统之上并且利用CATIA 的各种内置的模块。一旦用户输入设计信息，我们的系统就能以高效的，灵活的方式自动生成图纸模具的主要组成部分的实体模型设计。图5 显示了建模过程。建模过程的每个步骤在下面几个部分会详细介绍。4.1 模具结构分析汽车行业的拉伸模是非常大的并具有非常复杂的结构。并且每个子组件有它自己拥有的功能。因此，在开发设计系统之前， 我们收集了各种汽车金属薄板的...
