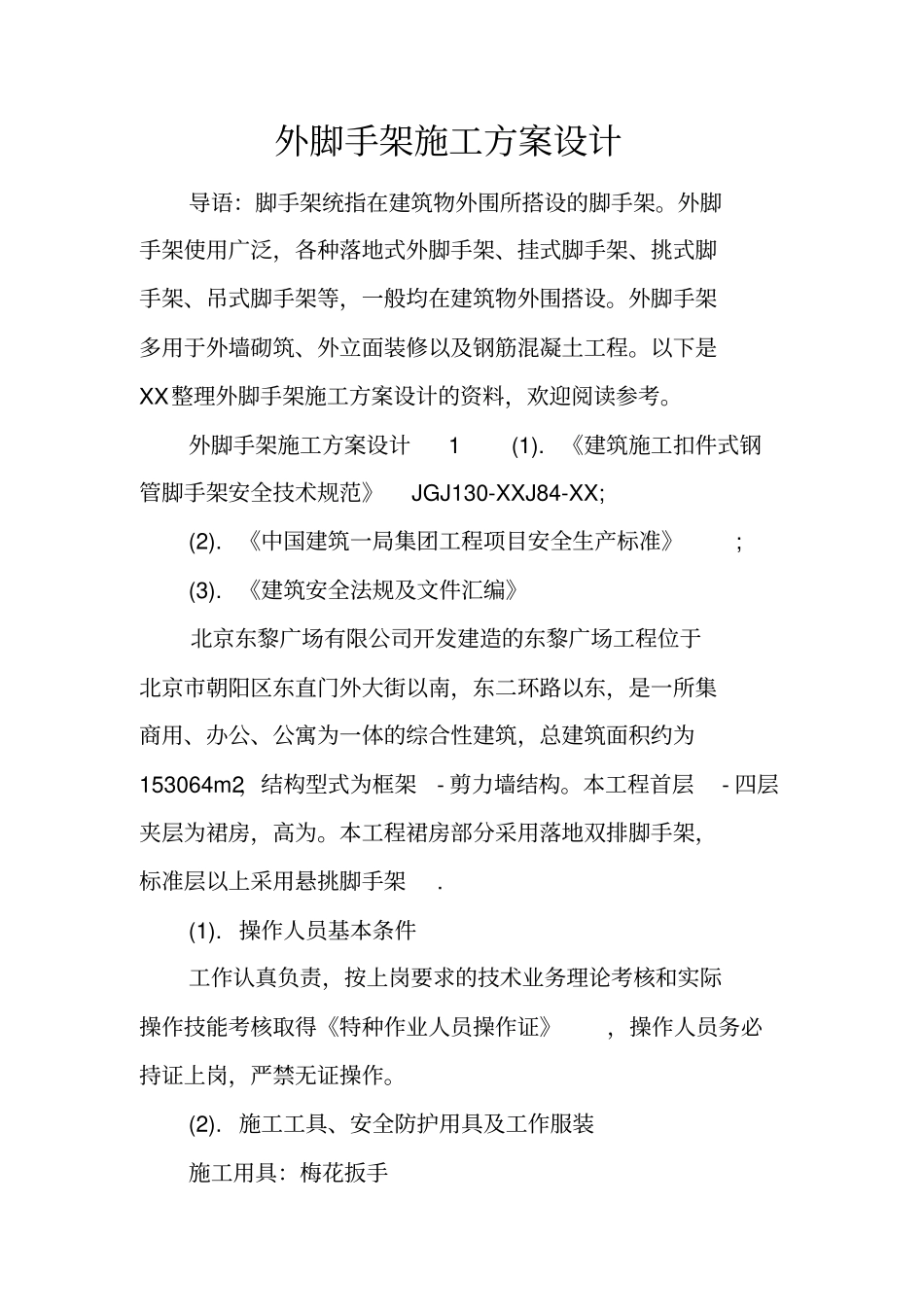

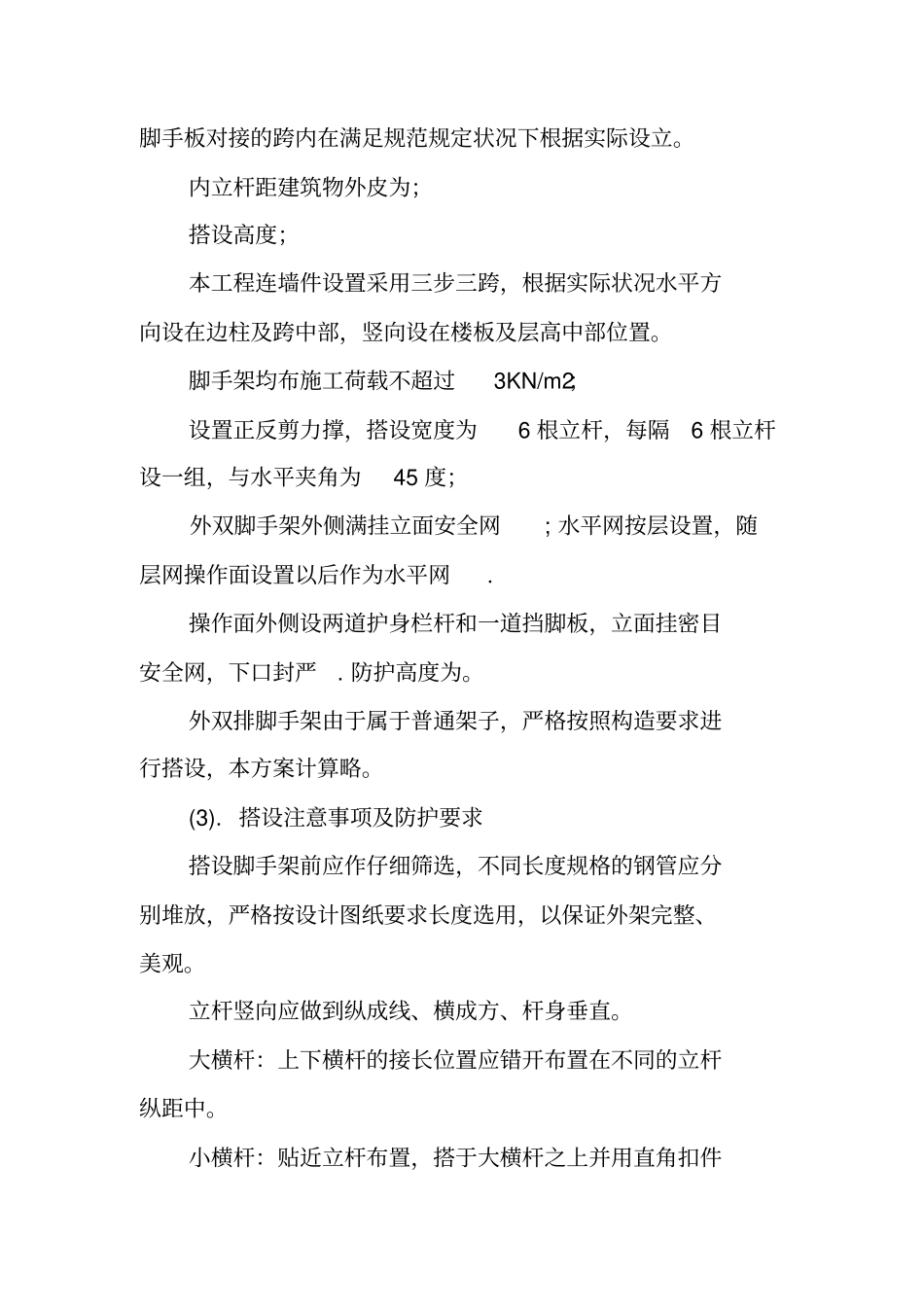

外脚手架施工方案设计导语：脚手架统指在建筑物外围所搭设的脚手架。外脚手架使用广泛，各种落地式外脚手架、挂式脚手架、挑式脚手架、吊式脚手架等，一般均在建筑物外围搭设。外脚手架多用于外墙砌筑、外立面装修以及钢筋混凝土工程。以下是XX整理外脚手架施工方案设计的资料，欢迎阅读参考。外脚手架施工方案设计1 (1). 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-XXJ84-XX; (2). 《中国建筑一局集团工程项目安全生产标准》; (3). 《建筑安全法规及文件汇编》北京东黎广场有限公司开发建造的东黎广场工程位于北京市朝阳区东直门外大街以南，东二环路以东，是一所集商用、办公、公寓为一体的综合性建筑，总建筑面积约为153064m2，结构型式为框架- 剪力墙结构。本工程首层- 四层夹层为裙房，高为。本工程裙房部分采用落地双排脚手架，标准层以上采用悬挑脚手架. (1). 操作人员基本条件工作认真负责，按上岗要求的技术业务理论考核和实际操作技能考核取得《特种作业人员操作证》，操作人员务必持证上岗，严禁无证操作。(2). 施工工具、安全防护用具及工作服装施工用具：梅花扳手安全防护用具：安全带、安全帽工作服：防滑鞋(3). 脚手架的材料要求钢管采用外径48mm，壁厚的高频焊接钢管，严重锈蚀、弯曲、压扁、有裂缝的钢管严禁使用。扣件为可锻压铸铁扣件，有直角扣件、旋转扣件、对接扣件，扣件务必贴合 《可锻压铸铁分类及技术条件》的规定，并且要有出厂合格证，不得使用严重锈蚀、有裂缝的扣件。跳板为长 4m、宽 200～300mm、厚 50mm的木跳板。安全网采用XX目/m2 的密目安全网且为阻燃安全网。4．搭设方案(1). 脚手架类型本工程裙房外脚手架我们采用单立杆双排脚手架，局部为多排。(2). 搭设技术参数双排架的基础务必进行平整、夯实，并有明沟排水。双排架底部垫通长道木且务必保证水平，内外立杆加绑扫地杆，扫地杆距地面为20cm。立杆横向间距为米；立杆纵向间距为；大横杆间距为；小横杆间距为≤1m，在没有脚手板对接跨内间距为，有脚手板对接的跨内在满足规范规定状况下根据实际设立。内立杆距建筑物外皮为；搭设高度；本工程连墙件设置采用三步三跨，根据实际状况水平方向设在边柱及跨中部，竖向设在楼板及层高中部位置。脚手架均布施工荷载不超过3KN/m2；设置正反剪力撑，搭设宽度为6 根立杆，每隔6 根立杆设一组，与水平夹角为45 度；外双脚手架外侧满挂立面安全网; 水平网按层设置，随层网操作面设置以后...
