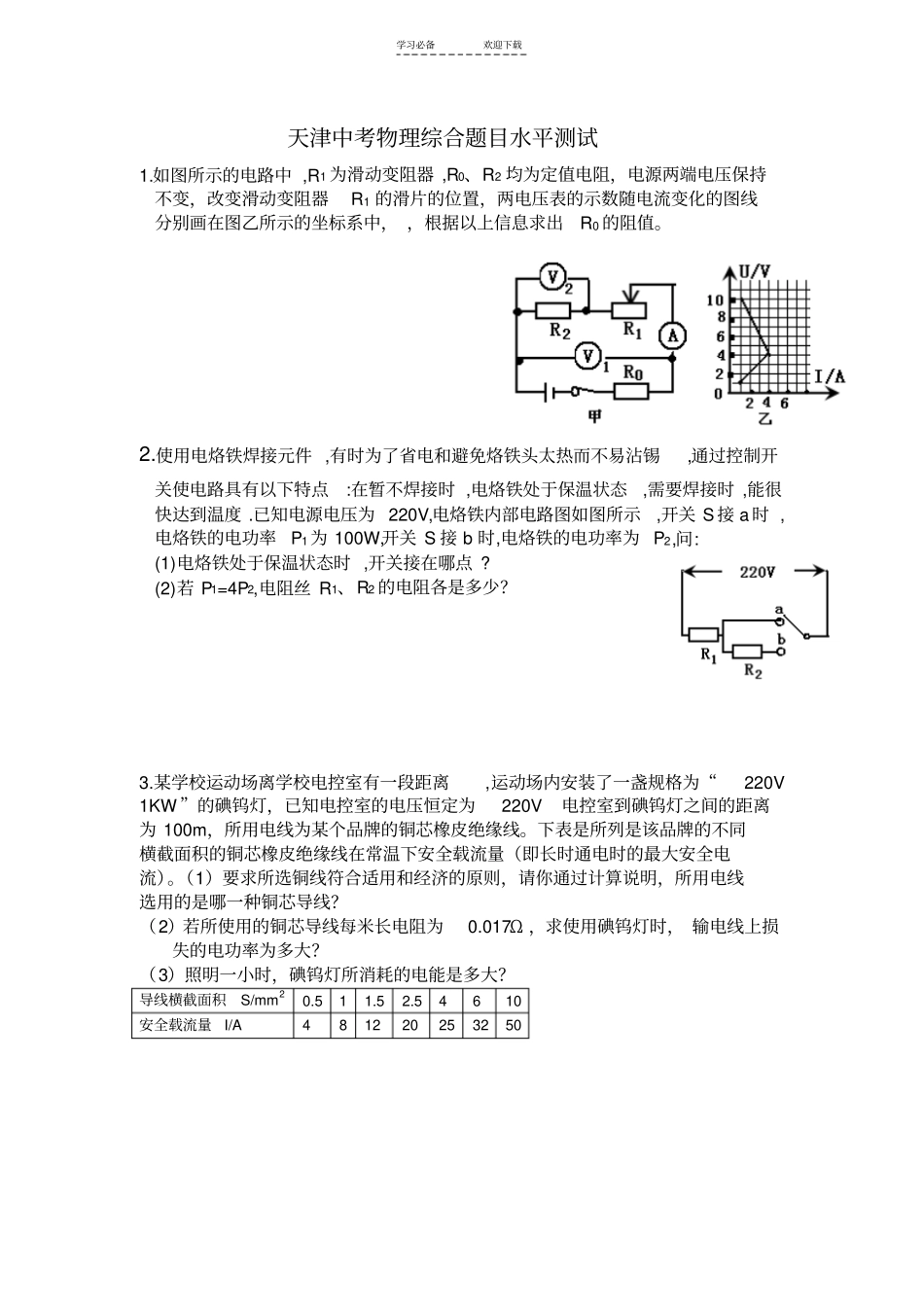

学习必备欢迎下载天津中考物理综合题目水平测试1.如图所示的电路中 ,R1 为滑动变阻器 ,R0、R2 均为定值电阻，电源两端电压保持不变，改变滑动变阻器R1 的滑片的位置，两电压表的示数随电流变化的图线分别画在图乙所示的坐标系中， ，根据以上信息求出R0 的阻值。2.使用电烙铁焊接元件 ,有时为了省电和避免烙铁头太热而不易沾锡,通过控制开关使电路具有以下特点:在暂不焊接时 ,电烙铁处于保温状态,需要焊接时 ,能很快达到温度 .已知电源电压为 220V,电烙铁内部电路图如图所示,开关 S 接 a 时 ,电烙铁的电功率P1为 100W,开关 S 接 b 时,电烙铁的电功率为 P2,问: (1)电烙铁处于保温状态时 ,开关接在哪点 ? (2)若 P1=4P2,电阻丝 R1、R2 的电阻各是多少？3.某学校运动场离学校电控室有一段距离,运动场内安装了一盏规格为“220V 1KW ”的碘钨灯，已知电控室的电压恒定为220V 电控室到碘钨灯之间的距离为 100m，所用电线为某个品牌的铜芯橡皮绝缘线。下表是所列是该品牌的不同横截面积的铜芯橡皮绝缘线在常温下安全载流量（即长时通电时的最大安全电流）。（1）要求所选铜线符合适用和经济的原则，请你通过计算说明，所用电线选用的是哪一种铜芯导线？（2）若所使用的铜芯导线每米长电阻为0.017Ω ，求使用碘钨灯时， 输电线上损失的电功率为多大？（3）照明一小时，碘钨灯所消耗的电能是多大？导线横截面积S/mm20.5 1 1.5 2.5 4 6 10 安全载流量I/A 4 8 12 20 25 32 50 学习必备欢迎下载4.一辆是 4t 的载重汽车 ,在平直的公路上以 90km/h的速度匀速行驶 ,汽车受到的阻力为车重的 0.069 倍求(1)汽车行驶的功率(2)若汽车发动机的效率为30%,它匀速行驶 100km 消耗多少汽油 (汽油的热值为 4.6×107J/kg) (3)汽车有 4 个轮子 ,每个轮子与地面的接触面积约为250cm2,汽车对地面的压强为多大 ? 5. 如图 18 所示，某桥梁工程部门在一次工程作业中，利用汽车将重为G，高为h0 的柱形实心铁块， 从水深为 h1 的河底竖直打捞上来。 汽车速度为 υ ，且保持恒定。水的密度为 ρ 0，铁的密度为 ρ 1。不计滑轮的摩擦和绳重，不考虑水的阻力和物体排开水的体积对水面高度的影响。请完成下列有关分析和计算。（1）铁块上升过程中所受浮力的最大值；（2）推导出自铁块上表面与水面相平升至整体刚露出水面的过程中，绳子的拉力随时间变化的关系式（从铁块上表面与水面相平时开始计时）（...
