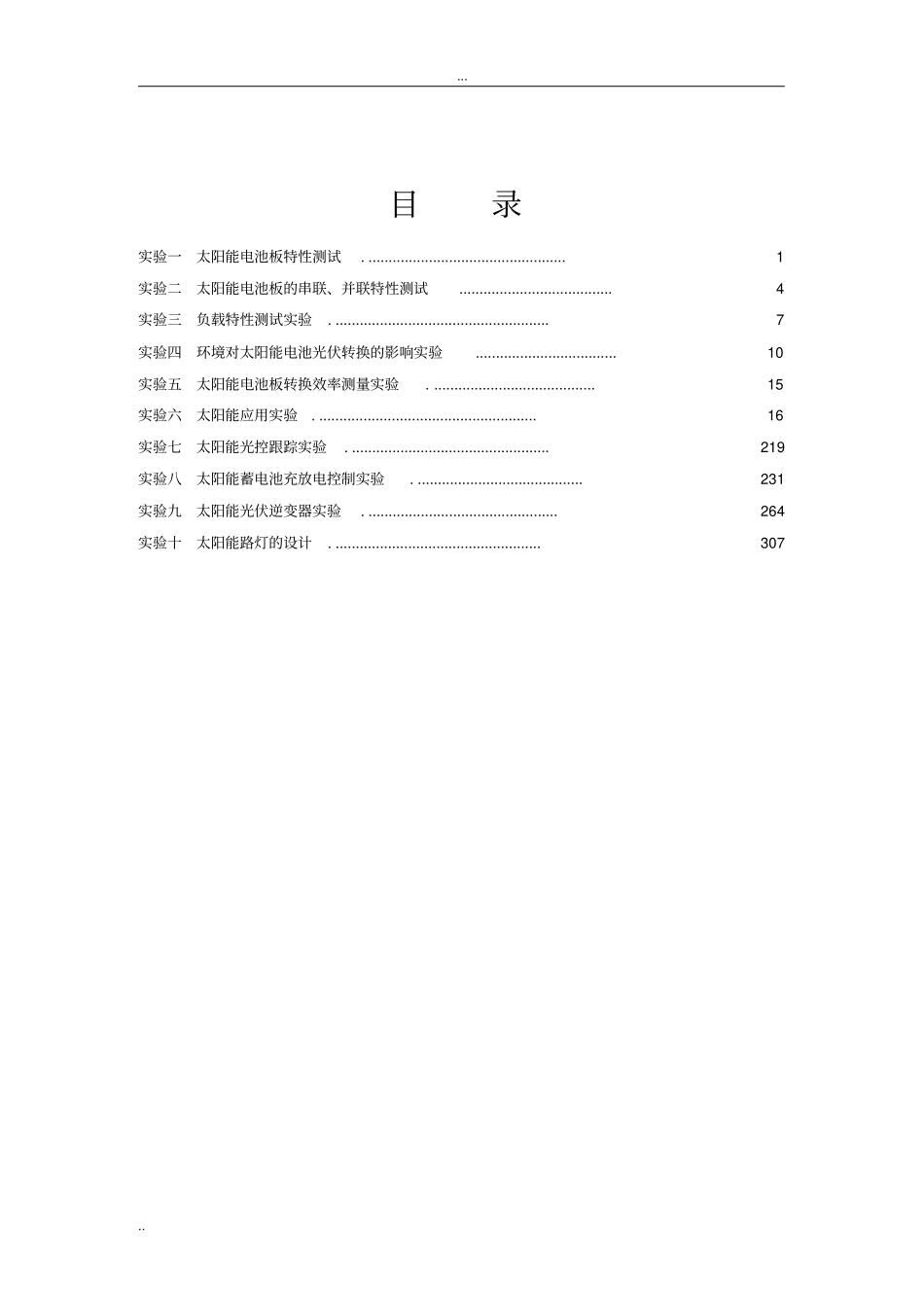

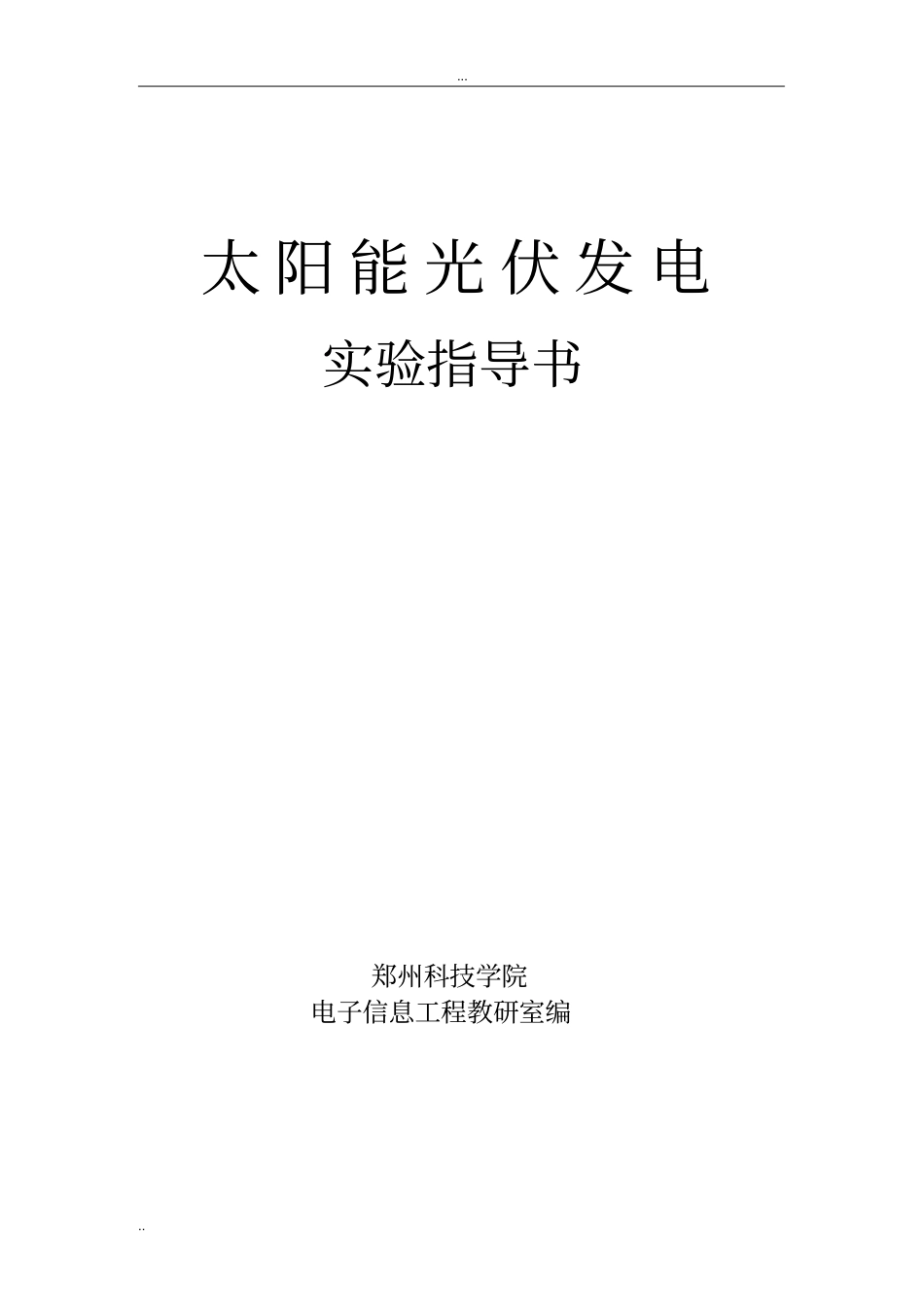

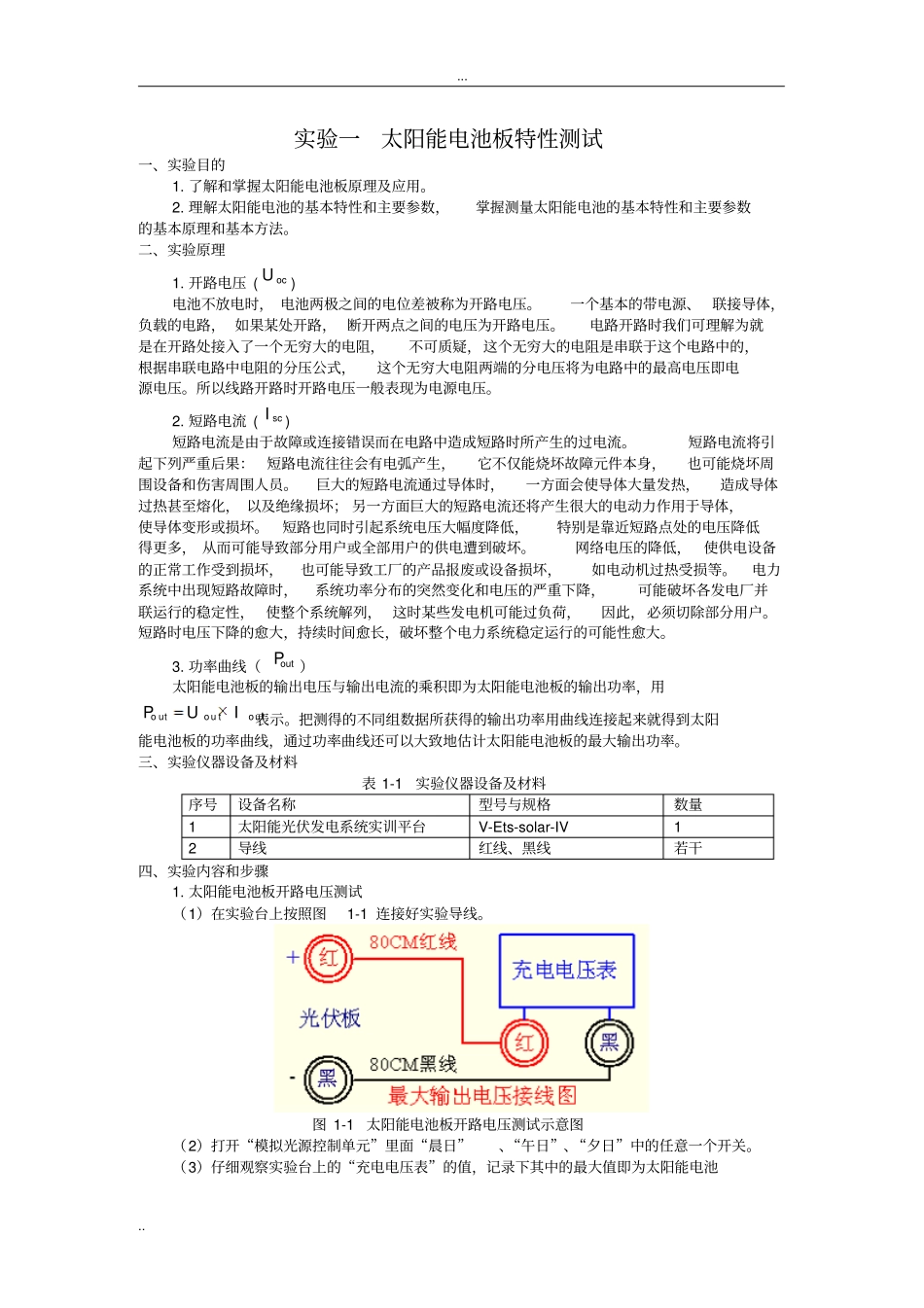

... .. 太 阳 能 光 伏 发 电实验指导书郑州科技学院电子信息工程教研室编... .. 目录实验一太阳能电池板特性测试. ................................................. 1 实验二太阳能电池板的串联、并联特性测试...................................... 4 实验三负载特性测试实验. ..................................................... 7 实验四环境对太阳能电池光伏转换的影响实验................................... 10 实验五太阳能电池板转换效率测量实验. ........................................ 15 实验六太阳能应用实验. ...................................................... 16 实验七太阳能光控跟踪实验. ................................................. 219 实验八太阳能蓄电池充放电控制实验. ......................................... 231 实验九太阳能光伏逆变器实验. ............................................... 264 实验十太阳能路灯的设计. ................................................... 307 ... .. 实验一太阳能电池板特性测试一、实验目的1. 了解和掌握太阳能电池板原理及应用。2. 理解太阳能电池的基本特性和主要参数，掌握测量太阳能电池的基本特性和主要参数的基本原理和基本方法。二、实验原理1. 开路电压 (ocU) 电池不放电时， 电池两极之间的电位差被称为开路电压。一个基本的带电源、 联接导体，负载的电路， 如果某处开路， 断开两点之间的电压为开路电压。电路开路时我们可理解为就是在开路处接入了一个无穷大的电阻，不可质疑，这个无穷大的电阻是串联于这个电路中的，根据串联电路中电阻的分压公式，这个无穷大电阻两端的分电压将为电路中的最高电压即电源电压。所以线路开路时开路电压一般表现为电源电压。2. 短路电流 (scI) 短路电流是由于故障或连接错误而在电路中造成短路时所产生的过电流。短路电流将引起下列严重后果：短路电流往往会有电弧产生，它不仅能烧坏故障元件本身，也可能烧坏周围设备和伤害周围人员。巨大的短路电流通过导体时，一方面会使导体大量发热，造成导体过热甚至熔化， 以及绝缘损坏； 另一方面巨大的短路电流还将产生很大的电动力作用于导体，使导体变形或损坏。短路也同时引起系统电压大幅度降低，特别是靠近短路点处的电压降低得更多， 从而可能导致部分用户或全部用户的供电遭到破坏。网络电...
