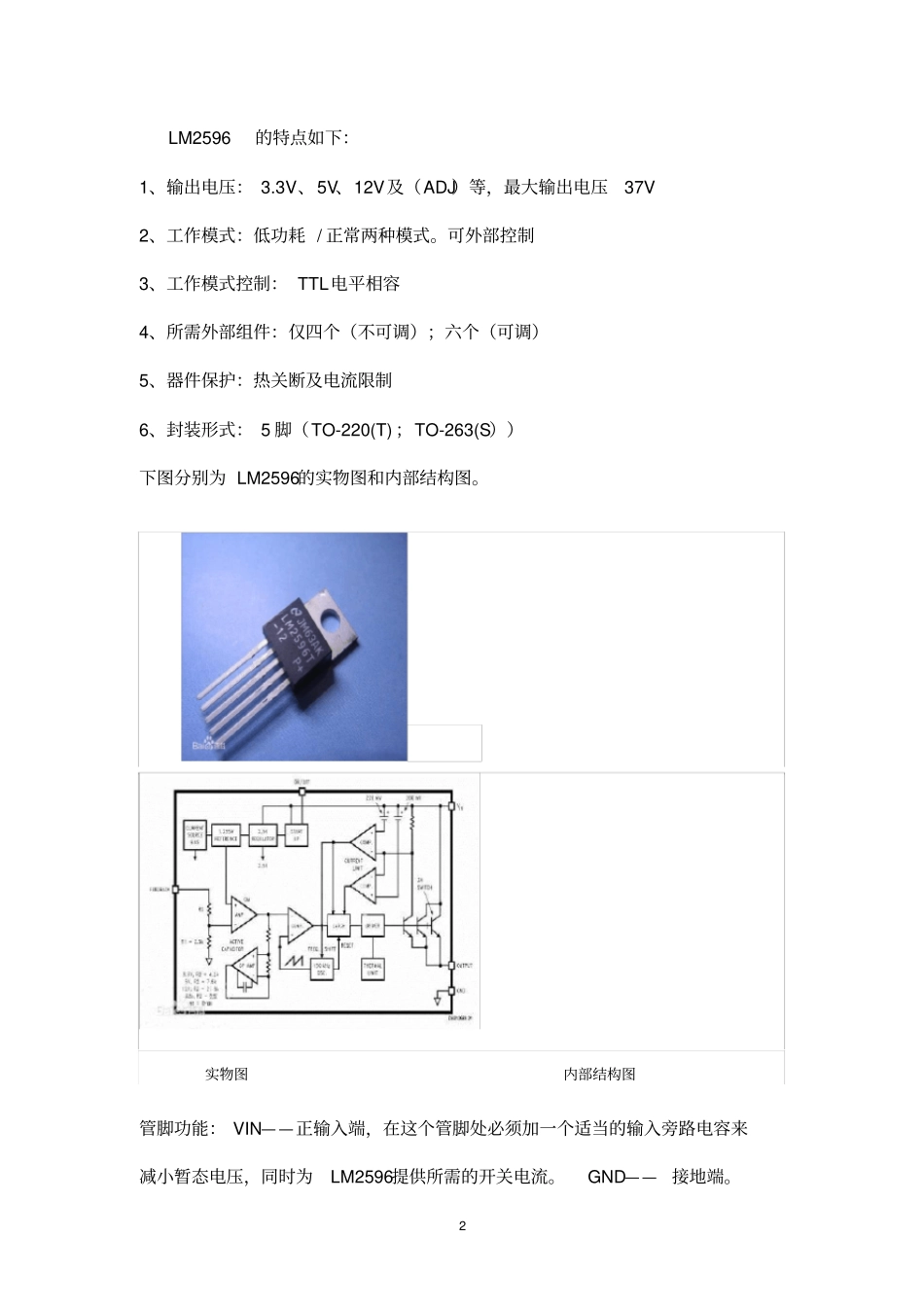

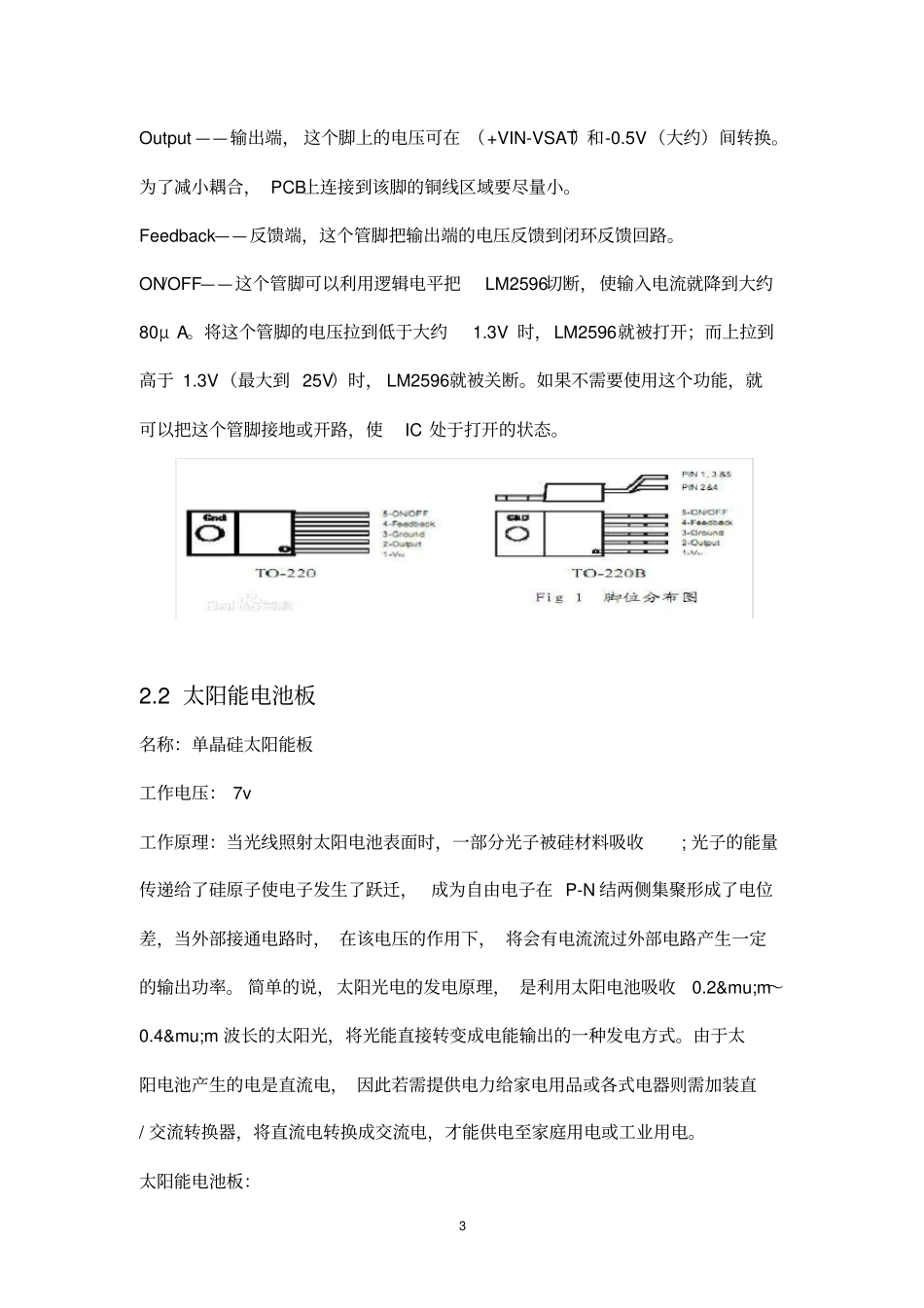

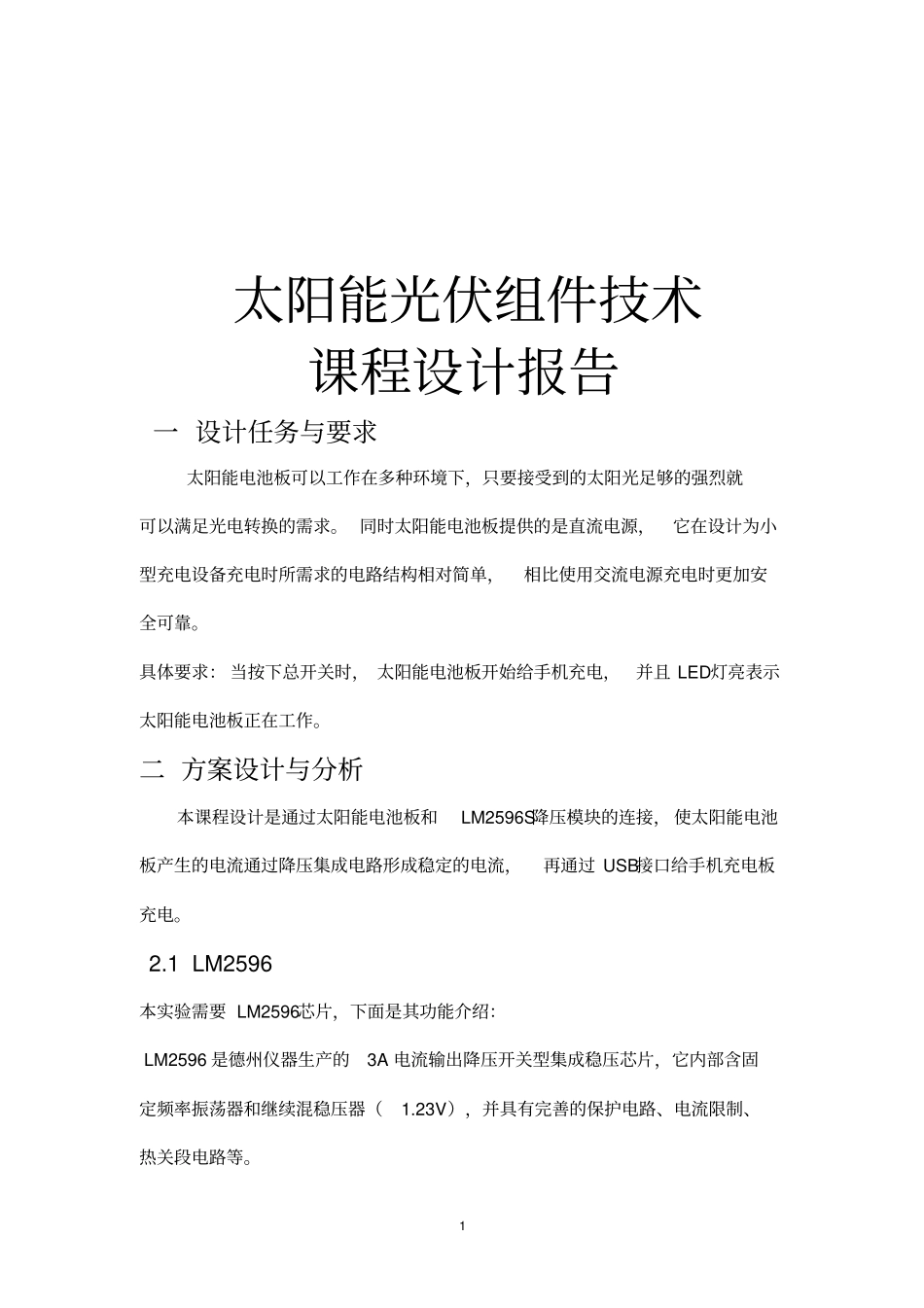

1 太阳能光伏组件技术课程设计报告一 设计任务与要求太阳能电池板可以工作在多种环境下，只要接受到的太阳光足够的强烈就可以满足光电转换的需求。 同时太阳能电池板提供的是直流电源，它在设计为小型充电设备充电时所需求的电路结构相对简单，相比使用交流电源充电时更加安全可靠。具体要求： 当按下总开关时， 太阳能电池板开始给手机充电，并且 LED灯亮表示太阳能电池板正在工作。二 方案设计与分析本课程设计是通过太阳能电池板和LM2596S降压模块的连接， 使太阳能电池板产生的电流通过降压集成电路形成稳定的电流，再通过 USB接口给手机充电板充电。2.1 LM2596 本实验需要 LM2596芯片，下面是其功能介绍： LM2596 是德州仪器生产的3A 电流输出降压开关型集成稳压芯片，它内部含固定频率振荡器和继续混稳压器（1.23V），并具有完善的保护电路、电流限制、热关段电路等。2 LM2596的特点如下：1、输出电压： 3.3V、5V、12V及（ADJ）等，最大输出电压37V 2、工作模式：低功耗 / 正常两种模式。可外部控制3、工作模式控制： TTL电平相容4、所需外部组件：仅四个（不可调）；六个（可调）5、器件保护：热关断及电流限制6、封装形式： 5 脚（TO-220(T) ；TO-263(S））下图分别为 LM2596的实物图和内部结构图。实物图内部结构图管脚功能： VIN——正输入端，在这个管脚处必须加一个适当的输入旁路电容来减小暂态电压，同时为LM2596提供所需的开关电流。 GND——接地端。3 Output ——输出端， 这个脚上的电压可在 （+VIN-VSAT）和-0.5V（大约）间转换。为了减小耦合， PCB上连接到该脚的铜线区域要尽量小。Feedback——反馈端，这个管脚把输出端的电压反馈到闭环反馈回路。ON /OFF——这个管脚可以利用逻辑电平把LM2596切断，使输入电流就降到大约80μ A。将这个管脚的电压拉到低于大约1.3V 时，LM2596就被打开；而上拉到高于 1.3V（最大到 25V）时， LM2596就被关断。如果不需要使用这个功能，就可以把这个管脚接地或开路，使IC 处于打开的状态。2.2 太阳能电池板名称：单晶硅太阳能板工作电压： 7v 工作原理：当光线照射太阳电池表面时，一部分光子被硅材料吸收; 光子的能量传递给了硅原子使电子发生了跃迁， 成为自由电子在 P-N 结两侧集聚形成了电位差，当外部接通电路时， 在该电压的作用下， 将会有电流流过外部电路产生一定的输出功率。 简单的说，太阳光电的发电原理， 是利用太阳电池吸收...
