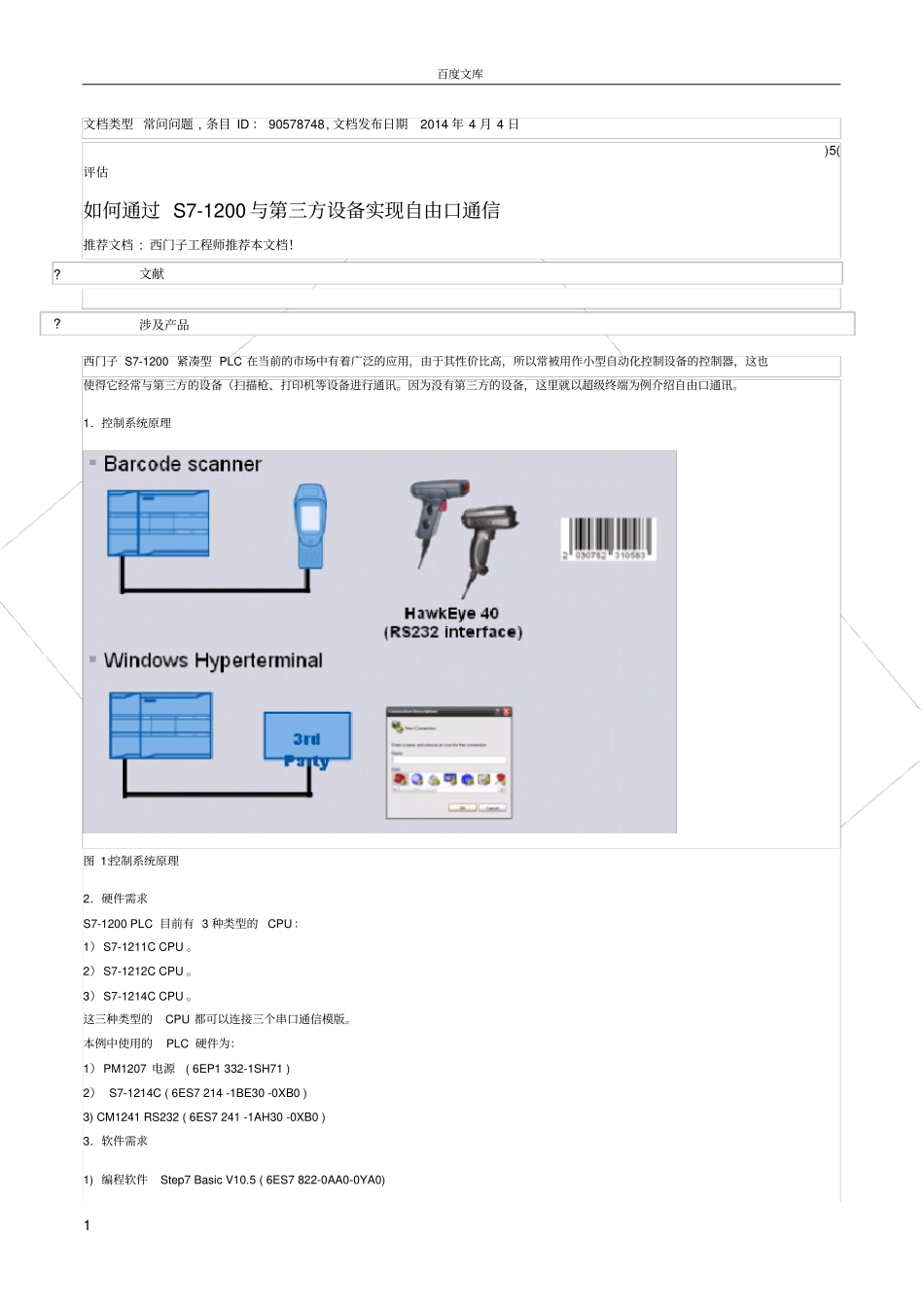

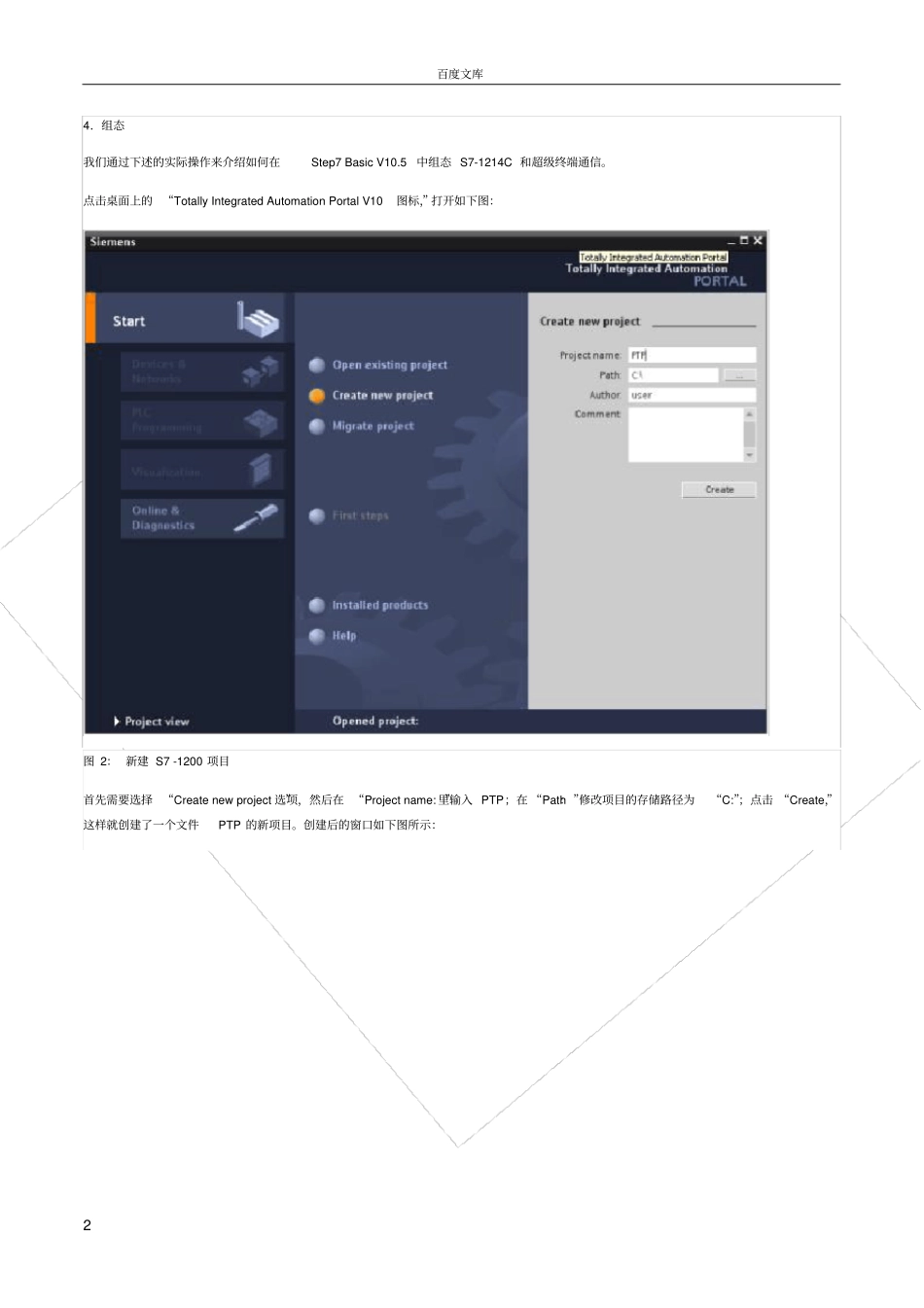

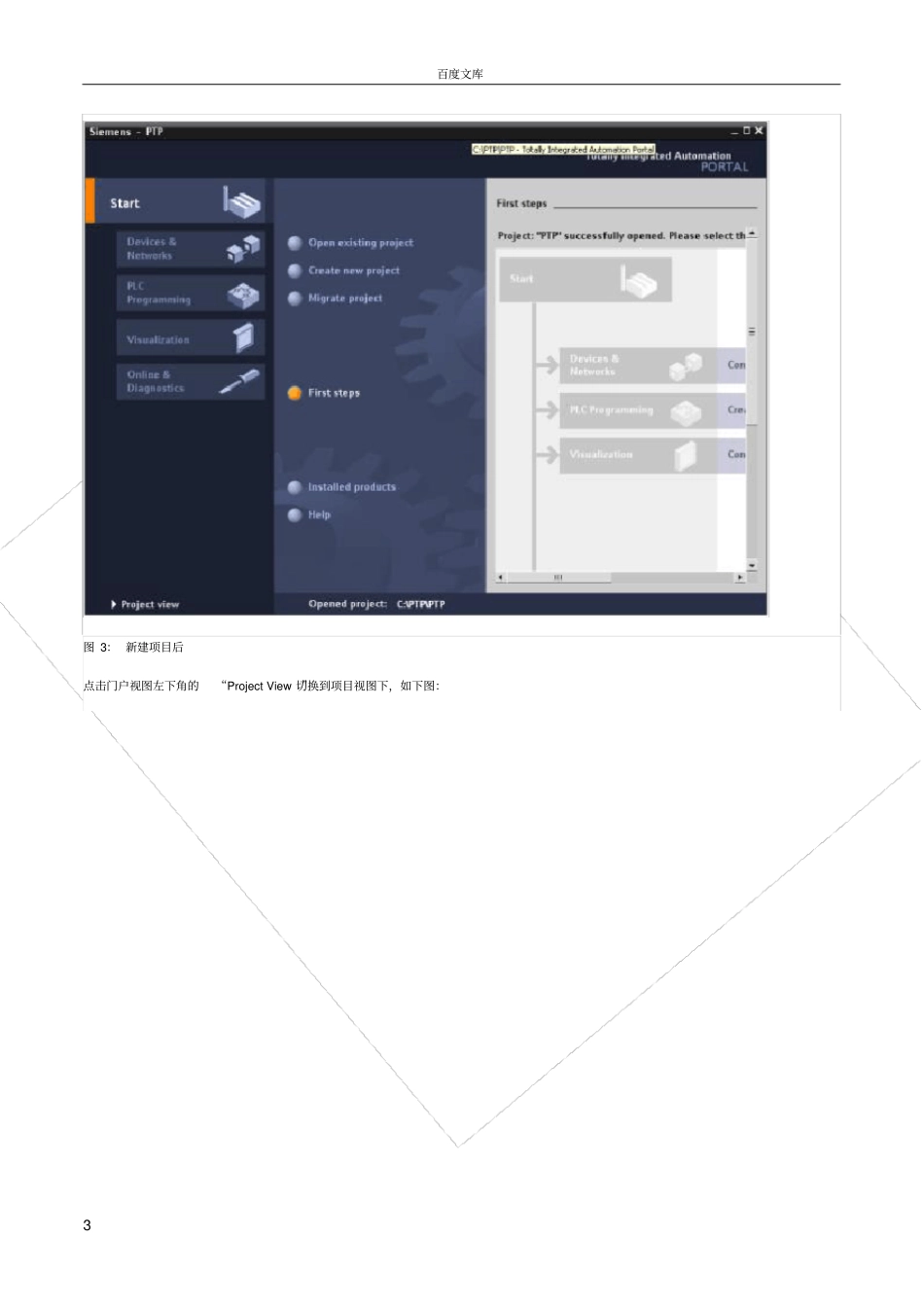

百度文库1 文档类型 常问问题 , 条目 ID ： 90578748, 文档发布日期2014 年 4 月 4 日(5)评估如何通过 S7-1200 与第三方设备实现自由口通信推荐文档 : 西门子工程师推荐本文档！?文献?涉及产品西门子 S7-1200 紧凑型 PLC 在当前的市场中有着广泛的应用，由于其性价比高，所以常被用作小型自动化控制设备的控制器，这也使得它经常与第三方的设备（扫描枪、打印机等设备进行通讯。因为没有第三方的设备，这里就以超级终端为例介绍自由口通讯。1．控制系统原理图 1:控制系统原理2．硬件需求S7-1200 PLC 目前有 3 种类型的CPU：1） S7-1211C CPU 。2） S7-1212C CPU 。3） S7-1214C CPU 。这三种类型的CPU 都可以连接三个串口通信模版。本例中使用的PLC 硬件为：1） PM1207 电源( 6EP1 332-1SH71 ) 2） S7-1214C ( 6ES7 214 -1BE30 -0XB0 ) 3) CM1241 RS232 ( 6ES7 241 -1AH30 -0XB0 ) 3．软件需求1) 编程软件Step7 Basic V10.5 ( 6ES7 822-0AA0-0YA0) 百度文库2 4．组态我们通过下述的实际操作来介绍如何在Step7 Basic V10.5 中组态 S7-1214C 和超级终端通信。点击桌面上的“Totally Integrated Automation Portal V10”图标，打开如下图：图 2： 新建 S7 -1200 项目首先需要选择“Create new project”选项，然后在 “Project name: ”里输入 PTP；在 “Path： ”修改项目的存储路径为“C:”；点击 “Create ”，这样就创建了一个文件PTP 的新项目。创建后的窗口如下图所示：百度文库3 图 3： 新建项目后点击门户视图左下角的“Project View”切换到项目视图下，如下图：百度文库4 图 4： 切换到项目视图打开后，在 “Devices ”标签下，点击 “Add new device ”，在弹出的菜单中输入设备名“PLC_1”并在设备列表里选择CPU 的类型。选择后如下图：百度文库5 图 5： PLC 硬件组态插入 CPU 后，点击 CPU 左边的空槽，在右边的“Catalog ”里找到 “Communication”下的 RS232 模块，拖拽或双击此模块，这样就把串口模块插入到硬件配置里，接下来就需要配置此RS232 模块硬件接口参数，选择RS232 模块，在其下方会出现该模块的硬件属性配置窗口，在属性窗口里有两个选项，一个是“general ”；一个是 “RS232 interface”。在 “General ”里包括了此模块的“项目信息 ”和 “订货信息 ”；而在 “RS232 interfac...
