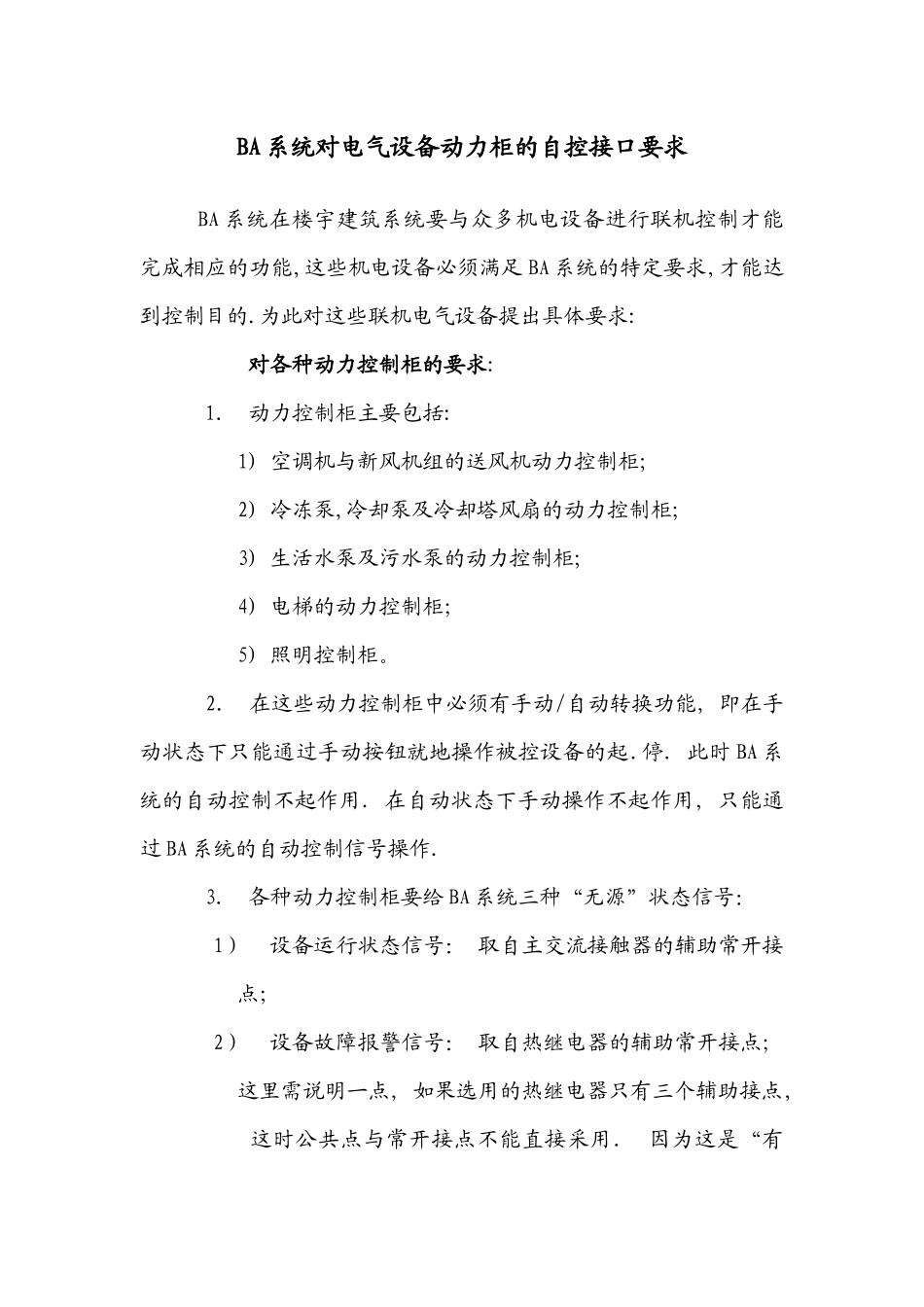

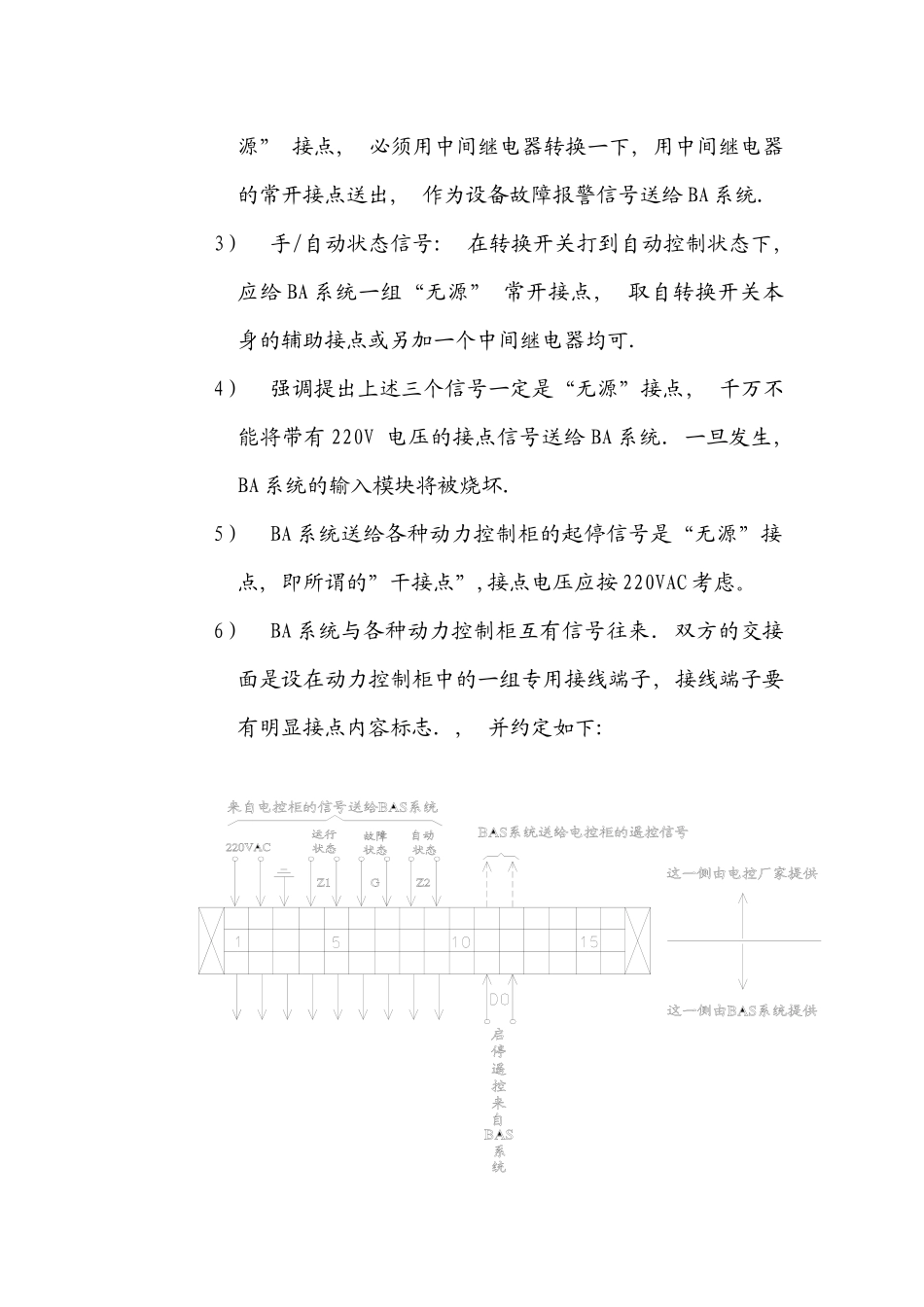

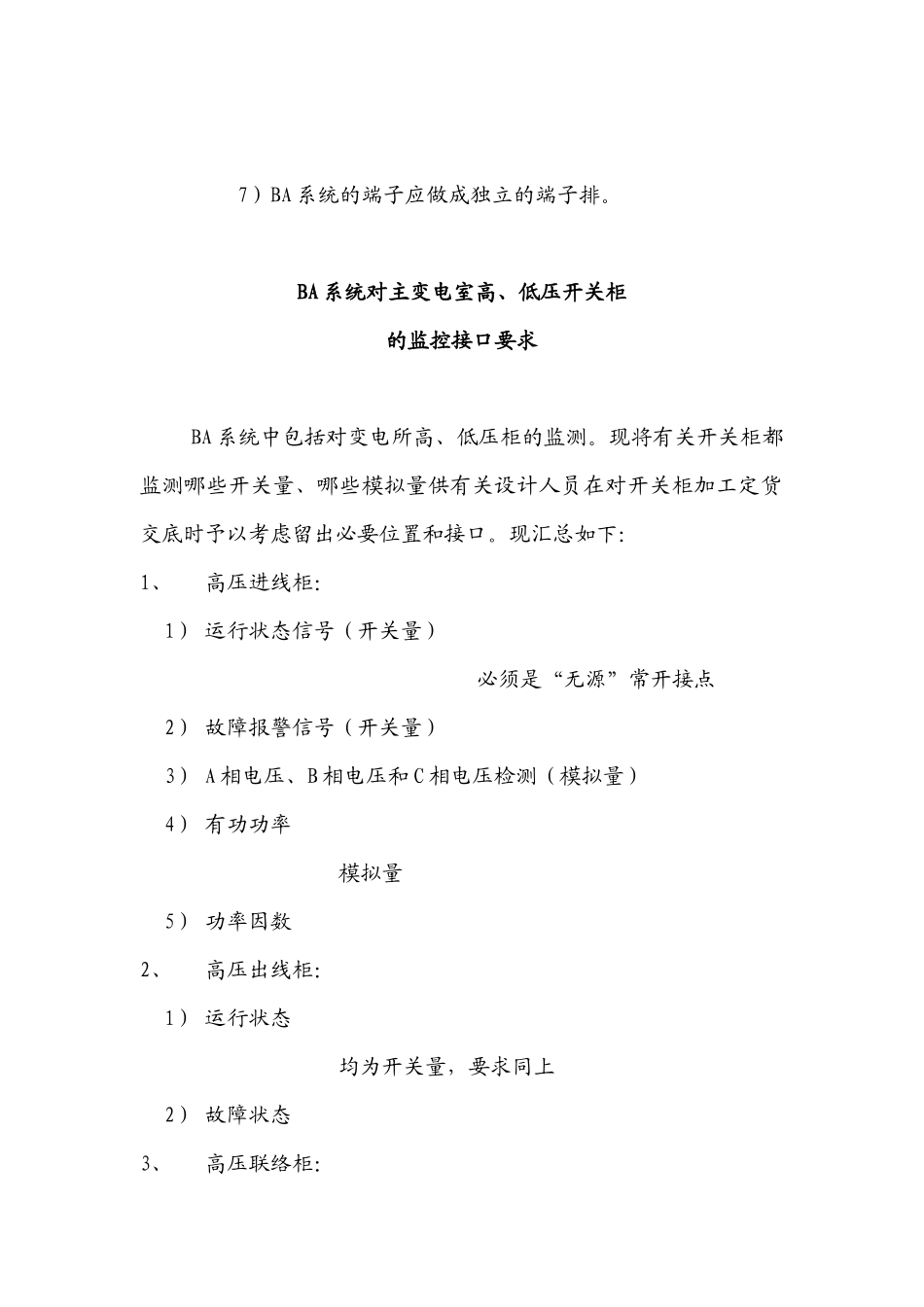

BA 系统对电气设备动力柜的自控接口要求 BA 系统在楼宇建筑系统要与众多机电设备进行联机控制才能完成相应的功能,这些机电设备必须满足 BA 系统的特定要求,才能达到控制目的.为此对这些联机电气设备提出具体要求: 对各种动力控制柜的要求: 1. 动力控制柜主要包括: 1) 空调机与新风机组的送风机动力控制柜; 2) 冷冻泵,冷却泵及冷却塔风扇的动力控制柜; 3) 生活水泵及污水泵的动力控制柜; 4) 电梯的动力控制柜；5) 照明控制柜。 2. 在这些动力控制柜中必须有手动/自动转换功能, 即在手动状态下只能通过手动按钮就地操作被控设备的起.停. 此时 BA 系统的自动控制不起作用. 在自动状态下手动操作不起作用, 只能通过 BA 系统的自动控制信号操作. 3. 各种动力控制柜要给 BA 系统三种“无源”状态信号：1）设备运行状态信号： 取自主交流接触器的辅助常开接点；2）设备故障报警信号： 取自热继电器的辅助常开接点；这里需说明一点, 如果选用的热继电器只有三个辅助接点, 这时公共点与常开接点不能直接采用. 因为这是“有源” 接点, 必须用中间继电器转换一下, 用中间继电器的常开接点送出, 作为设备故障报警信号送给 BA 系统. 3）手/自动状态信号: 在转换开关打到自动控制状态下, 应给 BA 系统一组“无源” 常开接点, 取自转换开关本身的辅助接点或另加一个中间继电器均可.4）强调提出上述三个信号一定是“无源”接点, 千万不能将带有 220V 电压的接点信号送给 BA 系统. 一旦发生, BA 系统的输入模块将被烧坏.5）BA 系统送给各种动力控制柜的起停信号是“无源”接点, 即所谓的”干接点”,接点电压应按 220VAC 考虑。6）BA 系统与各种动力控制柜互有信号往来. 双方的交接面是设在动力控制柜中的一组专用接线端子, 接线端子要有明显接点内容标志. , 并约定如下: 7）BA 系统的端子应做成独立的端子排。BA 系统对主变电室高、低压开关柜的监控接口要求 BA 系统中包括对变电所高、低压柜的监测。现将有关开关柜都监测哪些开关量、哪些模拟量供有关设计人员在对开关柜加工定货交底时予以考虑留出必要位置和接口。现汇总如下：1、高压进线柜：1） 运行状态信号（开关量） 必须是“无源”常开接点2） 故障报警信号（开关量）3） A 相电压、B 相电压和 C 相电压检测（模拟量）4） 有功功率 模拟量5） 功率因数2、高压出线柜：1） 运行状态 均为开关量，要求同上2） 故障状态...
