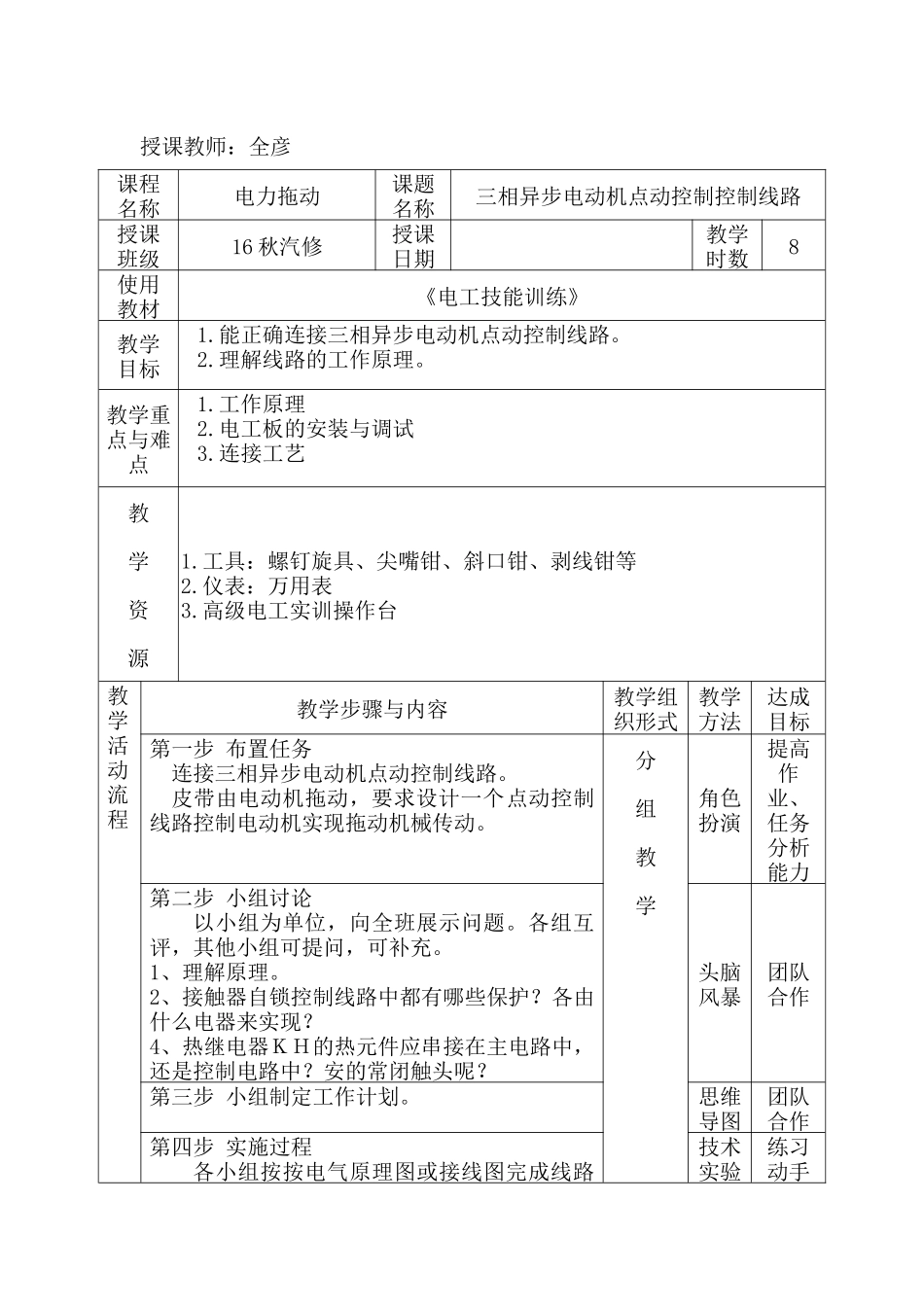

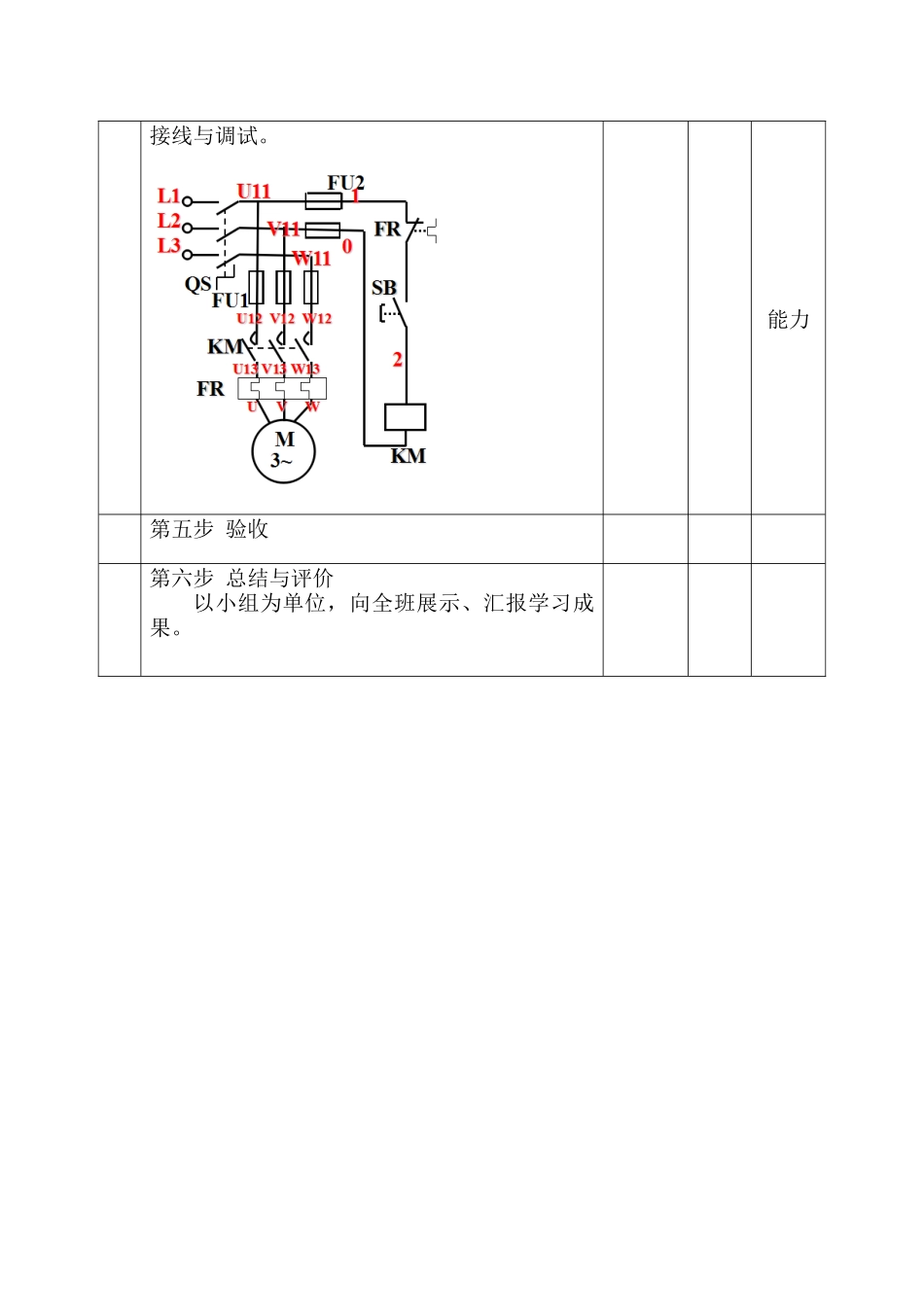

高级电工实训 教 案 课程名称：《电力拖动》授课教师： 全彦 授课教师：全彦 课程名称电力拖动课题名称三相异步电动机点动控制控制线路授课班级16 秋汽修授课日期教学时数8使用教材《电工技能训练》教学目标1.能正确连接三相异步电动机点动控制线路。2.理解线路的工作原理。教学重点与难点1.工作原理2.电工板的安装与调试3.连接工艺教学资源1.工具：螺钉旋具、尖嘴钳、斜口钳、剥线钳等2.仪表：万用表3.高级电工实训操作台教学活动流程教学步骤与内容教学组织形式教学方法达成目标第一步 布置任务 连接三相异步电动机点动控制线路。皮带由电动机拖动，要求设计一个点动控制线路控制电动机实现拖动机械传动。分组教学角色扮演提高作业、任务分析能力第二步 小组讨论以小组为单位，向全班展示问题。各组互评，其他小组可提问，可补充。1、理解原理。2、接触器自锁控制线路中都有哪些保护？各由什么电器来实现？4、热继电器ＫＨ的热元件应串接在主电路中，还是控制电路中？安的常闭触头呢？头脑风暴团队合作第三步 小组制定工作计划。思维导图团队合作第四步 实施过程各小组按按电气原理图或接线图完成线路技术实验练习动手接线与调试。能力第五步 验收第六步 总结与评价以小组为单位，向全班展示、汇报学习成果。授课教师：全彦课程名称电力拖动课题名称三相异步电动机电动机正转控制线路授课班级16 秋汽修授课日期教学时数8使用教材《电工技能训练》教学目标1.能正确安装接触器自锁正转控制线路。2.理解线路的自锁作用以及欠压和失压保护作用。教学重点与难点1.工作原理2.线路的连接与调试3.接线工艺教学资源1.工具：螺钉旋具、尖嘴钳、斜口钳、剥线钳等2.仪表：万用表3.高级电工操作台 教学活动流程教学步骤与内容教学组织形式教学方法达成目标第一步 布置任务 安装接触器自锁正转控制线路。皮带由电动机拖动，要求设计一个接触器自锁正转控制线路控制电动机实现拖动机械传动。分组教学角色扮演提高作业、任务分析能力第二步 小组讨论以小组为单位，向全班展示问题。各组互评，其他小组可提问，可补充。1、什么叫自锁？2、接触器自锁控制线路中，当电源电压降低到某一值时，发现电动机会自动停转，其原理是什么？若出现突然断电，恢复供电时电动机能否自行启动运转呢？3、接触器自锁控制线路中都有哪些保护？各由什么电器来实现？头脑风暴团队合作4、热继电器ＫＨ的热元件应串接在主电路中，还是控制电路中？安的常闭触头呢？第...
