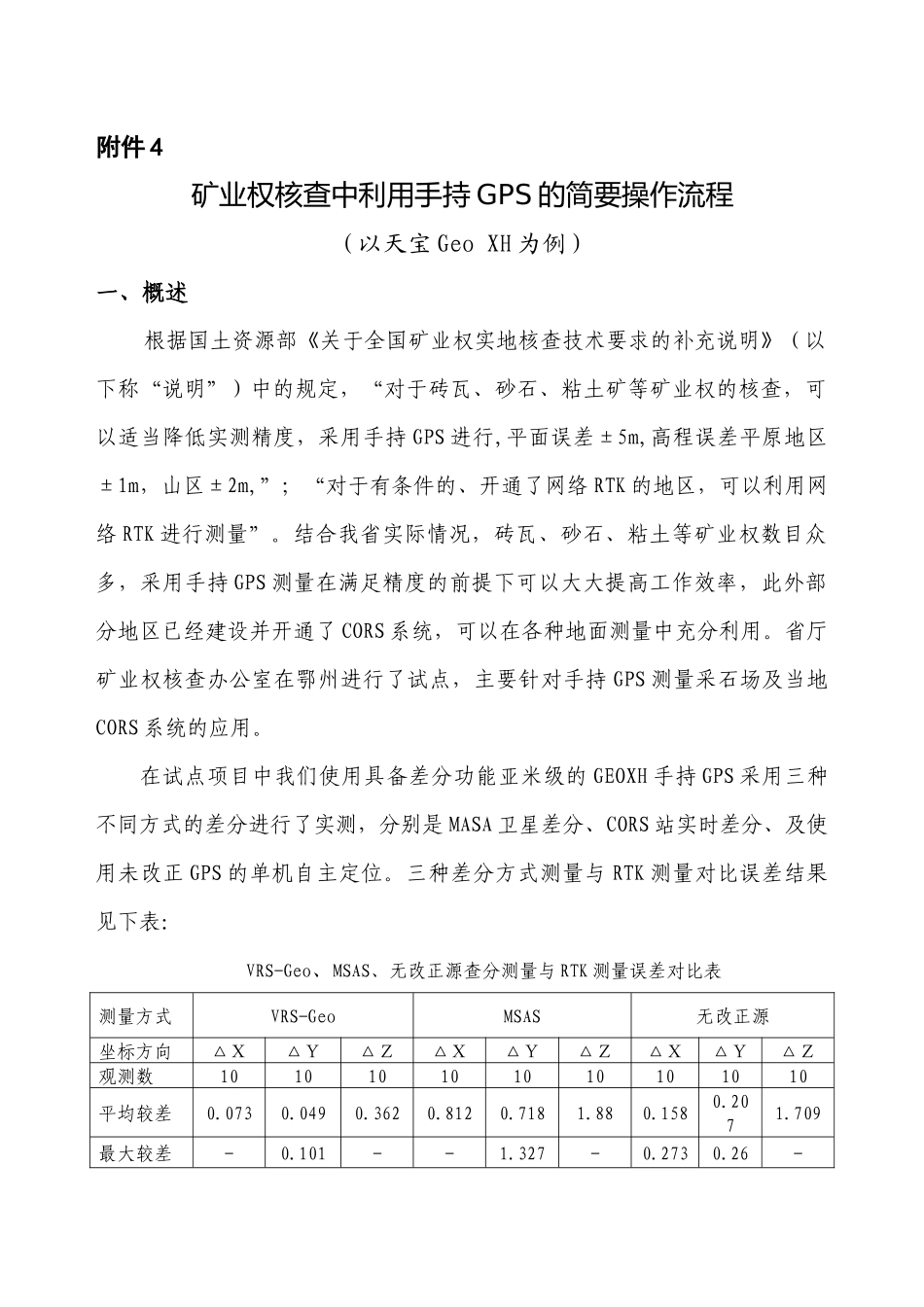

附件 4矿业权核查中利用手持 GPS 的简要操作流程(以天宝 Geo XH 为例)一、概述 根据国土资源部《关于全国矿业权实地核查技术要求的补充说明》(以下称“说明”)中的规定,“对于砖瓦、砂石、粘土矿等矿业权的核查,可以适当降低实测精度,采用手持 GPS 进行,平面误差±5m,高程误差平原地区±1m,山区±2m,”;“对于有条件的、开通了网络 RTK 的地区,可以利用网络 RTK 进行测量”。结合我省实际情况,砖瓦、砂石、粘土等矿业权数目众多,采用手持 GPS 测量在满足精度的前提下可以大大提高工作效率,此外部分地区已经建设并开通了 CORS 系统,可以在各种地面测量中充分利用。省厅矿业权核查办公室在鄂州进行了试点,主要针对手持 GPS 测量采石场及当地CORS 系统的应用。在试点项目中我们使用具备差分功能亚米级的 GEOXH 手持 GPS 采用三种不同方式的差分进行了实测,分别是 MASA 卫星差分、CORS 站实时差分、及使用未改正 GPS 的单机自主定位。三种差分方式测量与 RTK 测量对比误差结果见下表:VRS-Geo、MSAS、无改正源查分测量与 RTK 测量误差对比表测量方式VRS-GeoMSAS无改正源坐标方向△X△Y△Z△X△Y△Z△X△Y△Z观测数101010101010101010平均较差0.0730.0490.3620.8120.7181.880.1580.2071.709最大较差-0.101--1.327-0.2730.26-0.1230.6491.2633.69791.986最小较差0.0450.0160.214-0.694-0.037-1.4350.040.001-1.117另外,特别采用了 GEOXH 外接天线和对中杆实测,对 GEOXH 定位精度进行了检测。精度误差对比见下表:GEOXH 外接天线和对中杆实测与 RTK 测量精度误差对比表测量方式MSAS坐标方向△X△Y△Z观测数202020平均较差0.3880.7080.598最大较差-1.2711.426-3.379最小较差-0.003-0.1360.173经过实测对比,GEOXH 使用 MASA 卫星差分和 CORS 站实时差分测量精度较高,完全能满足砖瓦砂石、粘土矿等矿业权核查测量的精度要求。现将操作流程介绍如下。一、测前准备1、坐标转换参数的求取收集矿区附近已知点的 1980 西安坐标和 WGS84 坐标,利用坐标转换软件(可使用 TGO 软件)求出测区七参数,并建立坐标系统文件。输入对应点的 WGS84 和 1980 西安坐标 计算出七参数建立坐标系统文件2、影像图资料的获取利用全国第二次土地调查影像资料,该影像图使用的坐标系统为1980 西安坐标系,可直接调用。三、数据的导入1、坐标系统文件导入使用 Trimble Date Transfer ...
