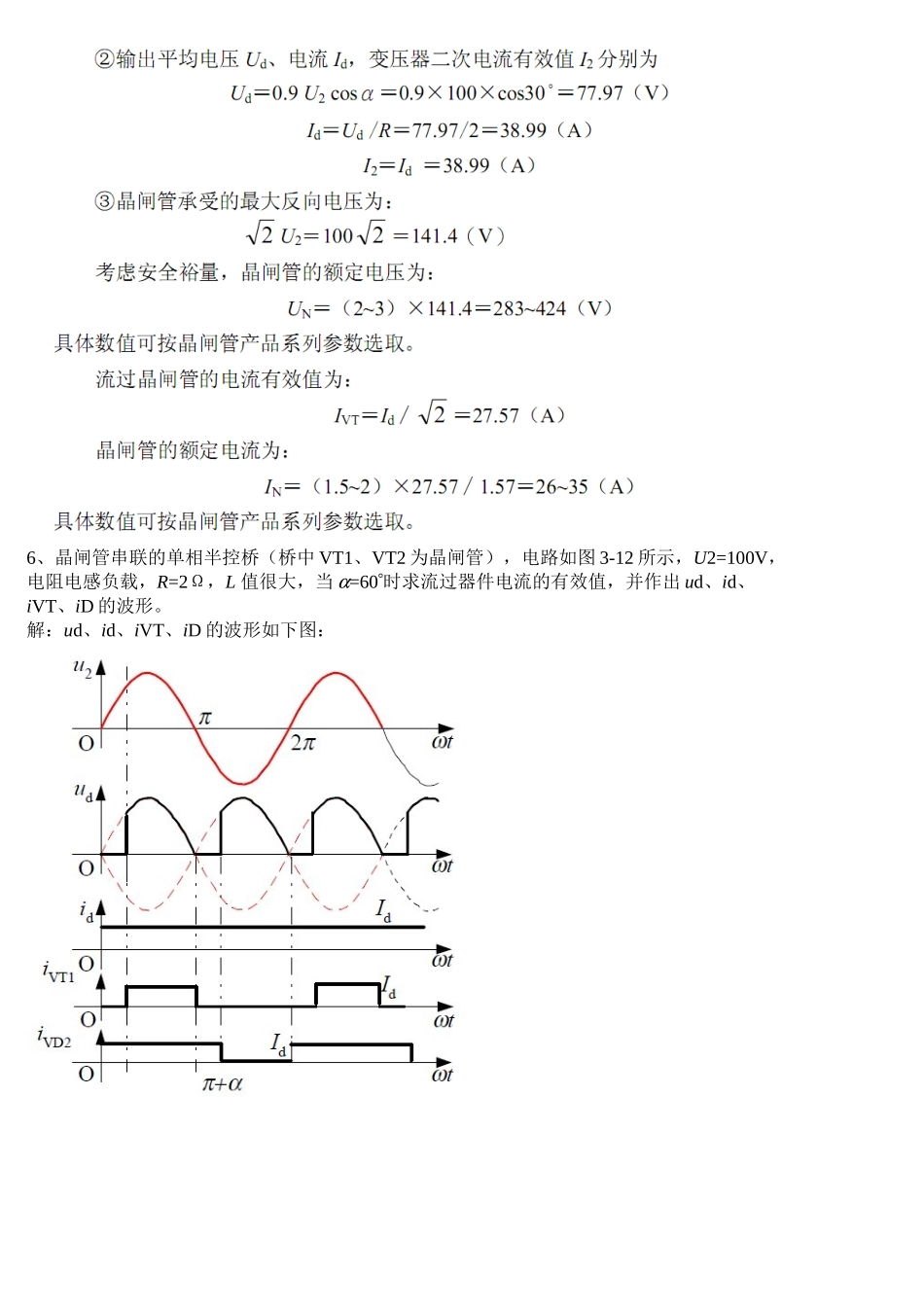

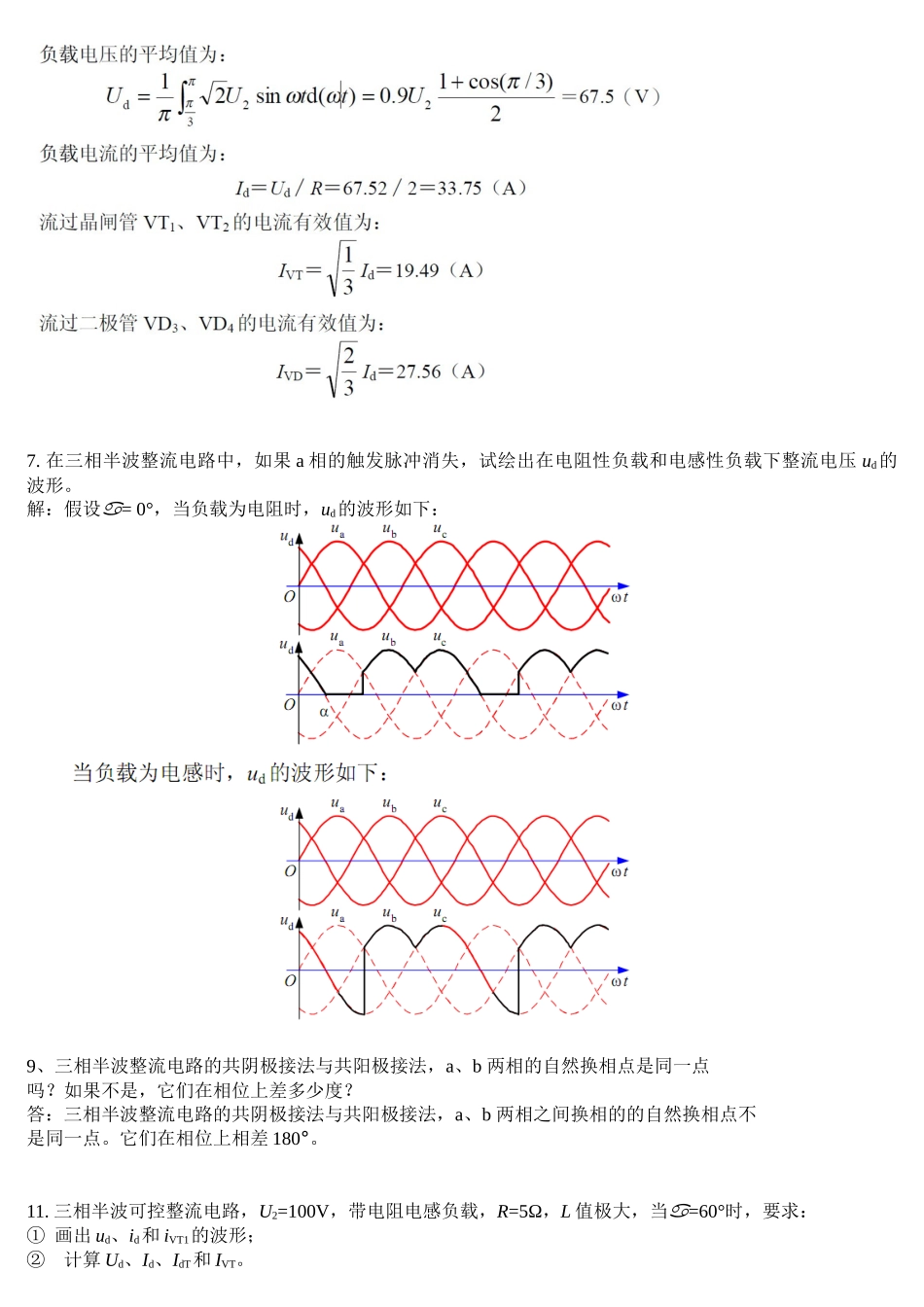

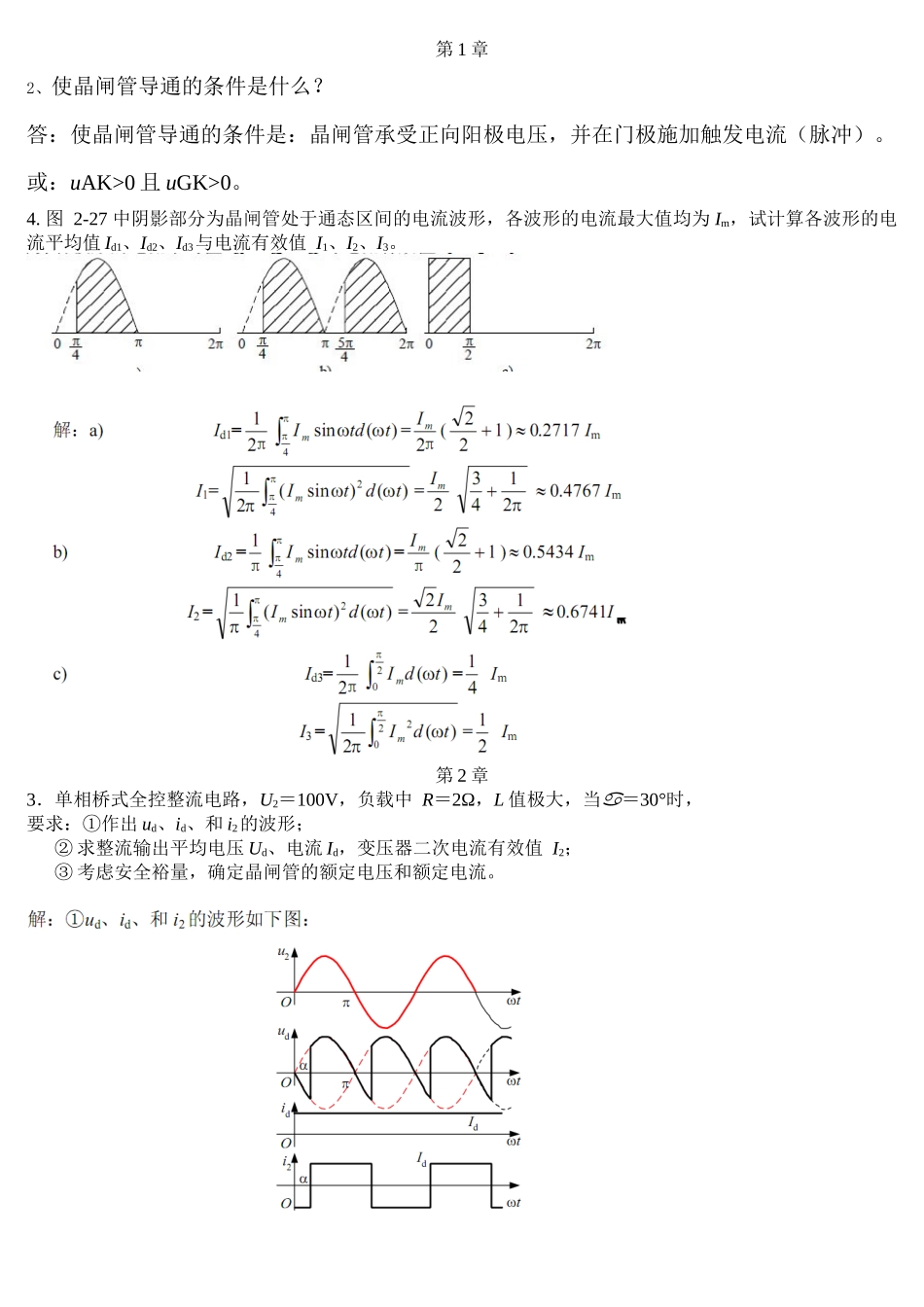

第 1 章2、使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0 且 uGK>0。4. 图 2-27 中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为 Im，试计算各波形的电流平均值 Id1、Id2、Id3与电流有效值 I1、I2、I3。第 2 章3．单相桥式全控整流电路，U2＝100V，负载中 R＝2Ω，L 值极大，当＝30°时，要求：①作出 ud、id、和 i2的波形； ② 求整流输出平均电压 Ud、电流 Id，变压器二次电流有效值 I2； ③ 考虑安全裕量，确定晶闸管的额定电压和额定电流。6、晶闸管串联的单相半控桥（桥中 VT1、VT2 为晶闸管），电路如图 3-12 所示，U2=100V，电阻电感负载，R=2Ω，L 值很大，当 a=60时求流过器件电流的有效值，并作出 ud、id、iVT、iD 的波形。解：ud、id、iVT、iD 的波形如下图：7. 在三相半波整流电路中，如果 a 相的触发脉冲消失，试绘出在电阻性负载和电感性负载下整流电压 ud的波形。解：假设= 0°，当负载为电阻时，ud的波形如下：9、三相半波整流电路的共阴极接法与共阳极接法，a、b 两相的自然换相点是同一点吗？如果不是，它们在相位上差多少度？答：三相半波整流电路的共阴极接法与共阳极接法，a、b 两相之间换相的的自然换相点不是同一点。它们在相位上相差 180°。11. 三相半波可控整流电路，U2=100V，带电阻电感负载，R=5Ω，L 值极大，当=60°时，要求： ① 画出 ud、id和 iVT1的波形； ②计算 Ud、Id、IdT和 IVT。12、在三相桥式全控整流电路中，电阻负载，如果有一个晶闸管不能导通，此时的整流电压 ud 波形如何？如果有一个晶闸管被击穿而短路，其他晶闸管受什么影响？答：假设 VT1 不能导通，整流电压 ud 波形如下：假设 VT1 被击穿而短路，则当晶闸管 VT3 或 VT5 导通时，将发生电源相间短路，使得VT3、VT5 也可能分别被击穿。13. 三相桥式全控整流电路，U2=100V，带电阻电感负载，R=5Ω，L 值极大，当=60°时，要求： ① 画出 ud、id和 iVT1的波形； ②计算 Ud、Id、IdT和 IVT。23. 带平衡电抗器的双反星形可控整流电路与三相桥式全控整流电路相比有何主要异同？答：带平衡电抗器的双反星形可控整流电路与三相桥式全控整流电路相比有以下异同点： ① 三相桥式电路是两组三相半波电路串联，而双反星形电路是两组三相半波电路并联，且后者需要用平衡...
