给排水系统管道安装施工工艺VIP免费

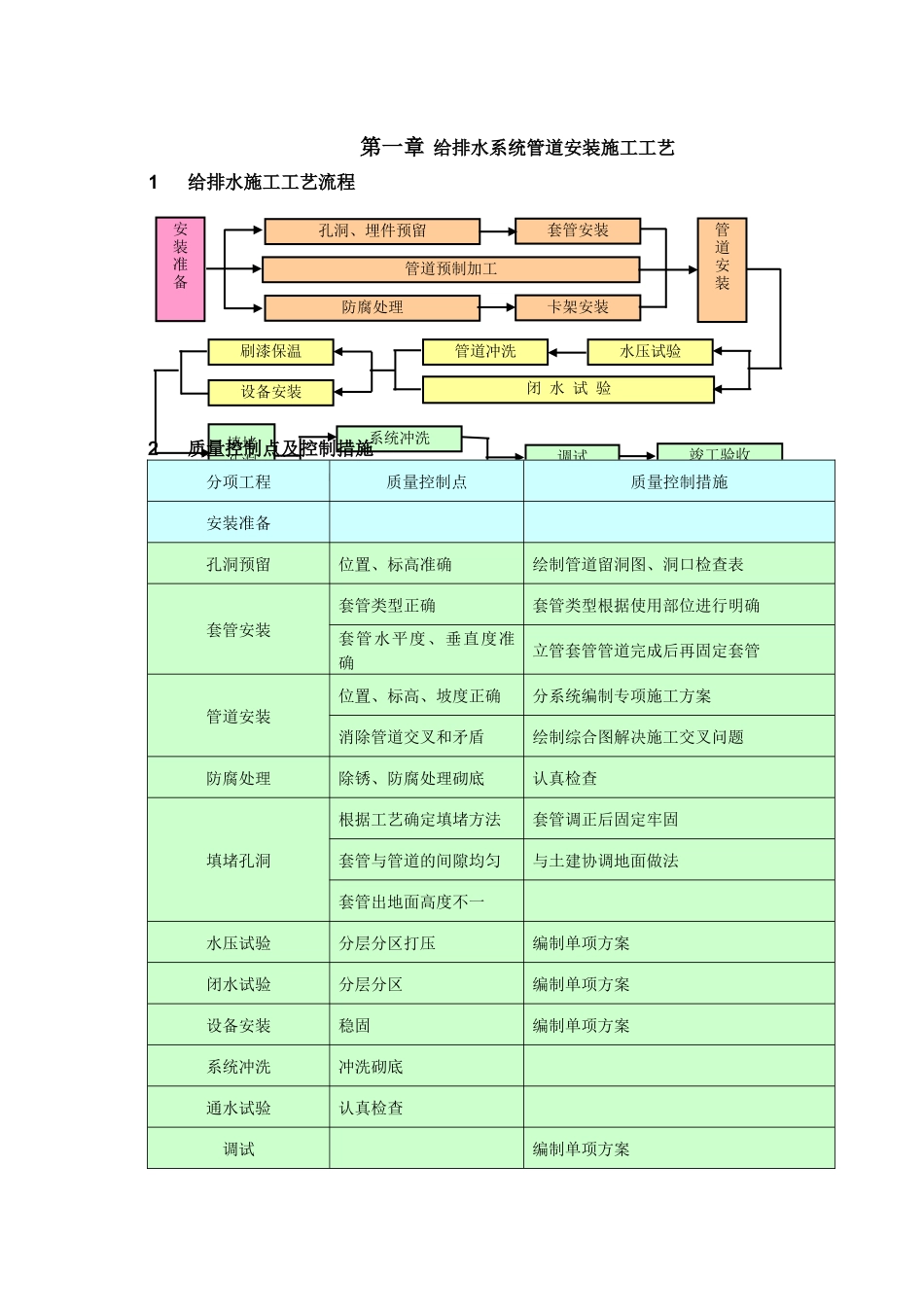

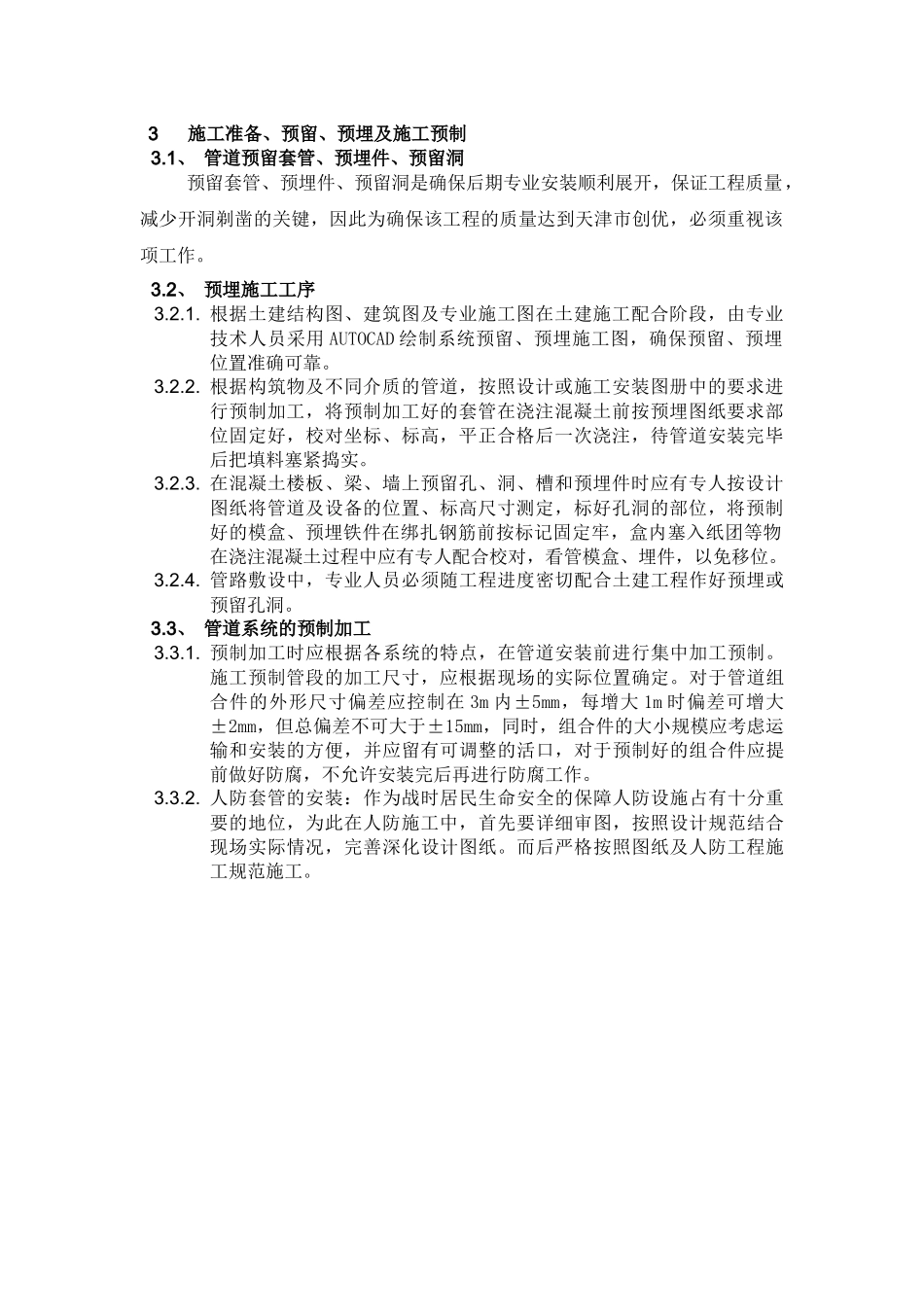

孔洞、埋件预留管道预制加工防腐处理卡架安装套管安装安装准备设备安装水压试验闭 水 试 验刷漆保温管道冲洗填堵孔洞系统冲洗通水试验调试竣工验收管道安装第一章 给排水系统管道安装施工工艺1给排水施工工艺流程2质量控制点及控制措施分项工程质量控制点质量控制措施安装准备孔洞预留位置、标高准确绘制管道留洞图、洞口检查表套管安装套管类型正确套管类型根据使用部位进行明确套管水平度、垂直度准确立管套管管道完成后再固定套管管道安装位置、标高、坡度正确分系统编制专项施工方案消除管道交叉和矛盾绘制综合图解决施工交叉问题防腐处理除锈、防腐处理砌底认真检查填堵孔洞根据工艺确定填堵方法套管调正后固定牢固套管与管道的间隙均匀与土建协调地面做法套管出地面高度不一水压试验分层分区打压编制单项方案闭水试验分层分区编制单项方案设备安装稳固编制单项方案系统冲洗冲洗砌底通水试验认真检查调试编制单项方案3施工准备、预留、预埋及施工预制 3.1、 管道预留套管、预埋件、预留洞预留套管、预埋件、预留洞是确保后期专业安装顺利展开，保证工程质量，减少开洞剃凿的关键，因此为确保该工程的质量达到天津市创优，必须重视该项工作。3.2、 预埋施工工序3.2.1. 根据土建结构图、建筑图及专业施工图在土建施工配合阶段，由专业技术人员采用 AUTOCAD 绘制系统预留、预埋施工图，确保预留、预埋位置准确可靠。3.2.2. 根据构筑物及不同介质的管道，按照设计或施工安装图册中的要求进行预制加工，将预制加工好的套管在浇注混凝土前按预埋图纸要求部位固定好，校对坐标、标高，平正合格后一次浇注，待管道安装完毕后把填料塞紧捣实。3.2.3. 在混凝土楼板、梁、墙上预留孔、洞、槽和预埋件时应有专人按设计图纸将管道及设备的位置、标高尺寸测定，标好孔洞的部位，将预制好的模盒、预埋铁件在绑扎钢筋前按标记固定牢，盒内塞入纸团等物在浇注混凝土过程中应有专人配合校对，看管模盒、埋件，以免移位。3.2.4. 管路敷设中，专业人员必须随工程进度密切配合土建工程作好预埋或预留孔洞。3.3、 管道系统的预制加工3.3.1. 预制加工时应根据各系统的特点，在管道安装前进行集中加工预制。施工预制管段的加工尺寸，应根据现场的实际位置确定。对于管道组合件的外形尺寸偏差应控制在 3m 内±5mm，每增大 1m 时偏差可增大±2mm，但总偏差不可大于±15mm，同时，组合件的大小规模应考虑运输和安装的方便，并应留有可调整的活口，对于...
