《机械制图教案》第二章VIP免费

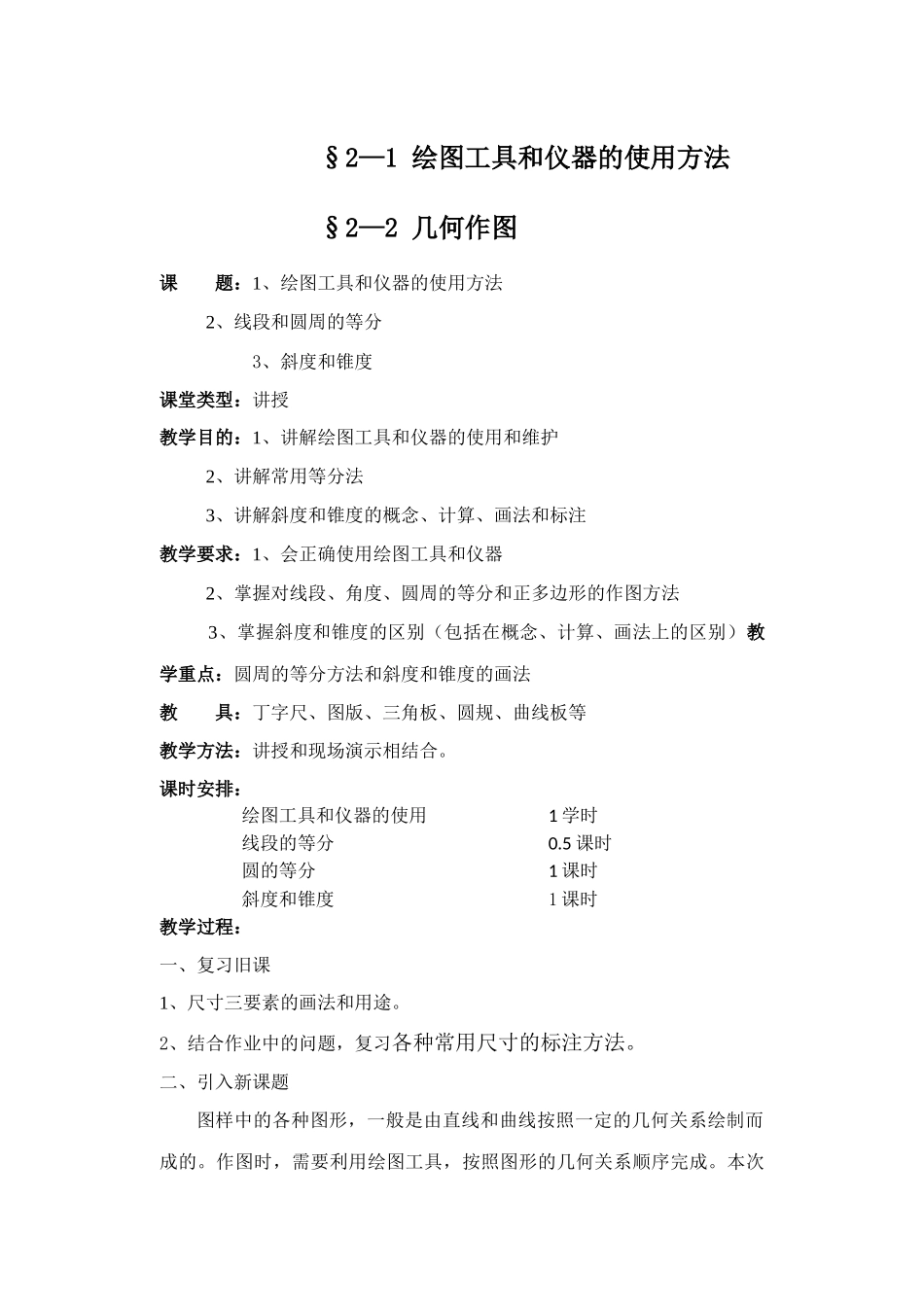

《机械制图教案》第二章_第1页
1/20

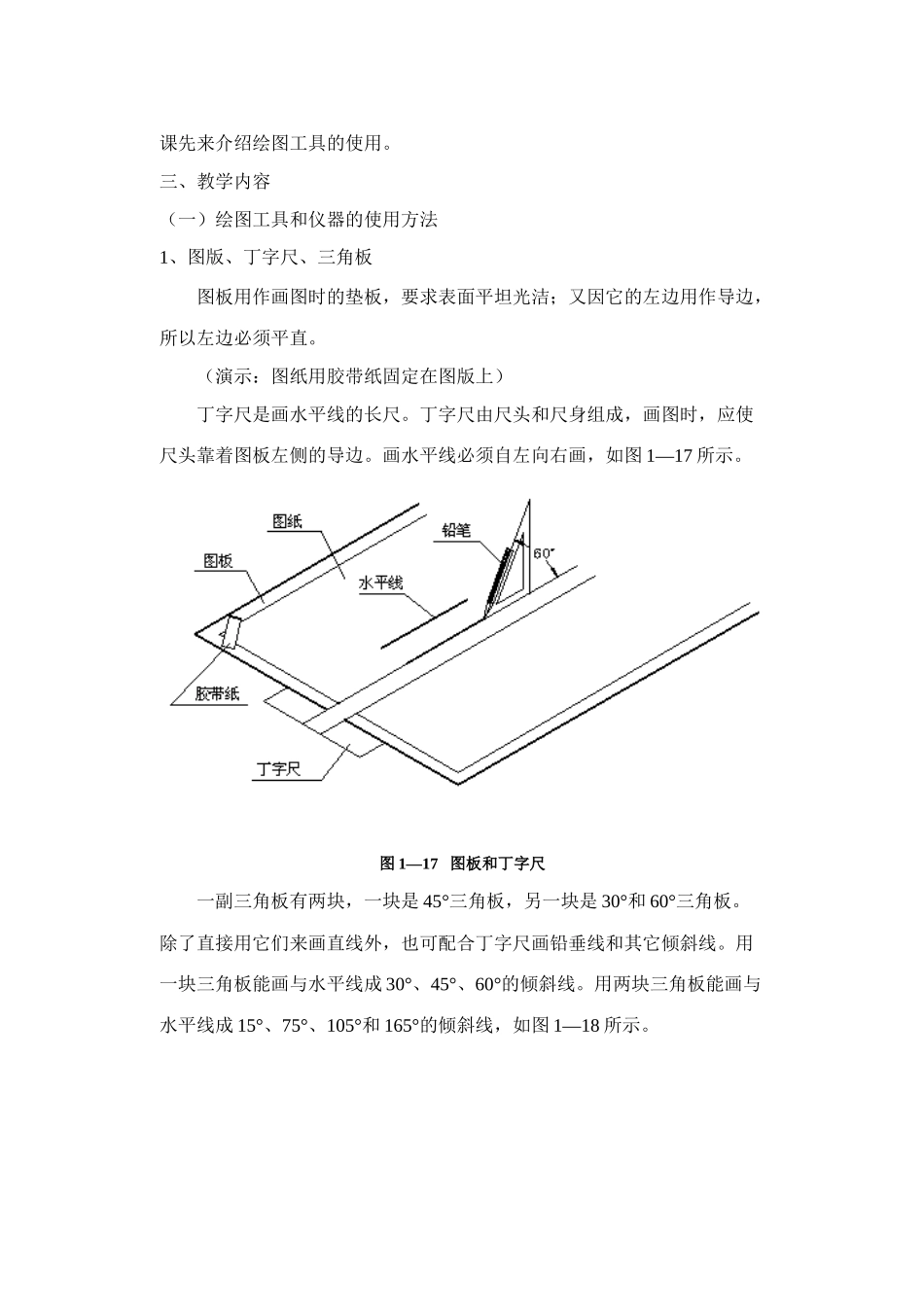

《机械制图教案》第二章_第2页
2/20

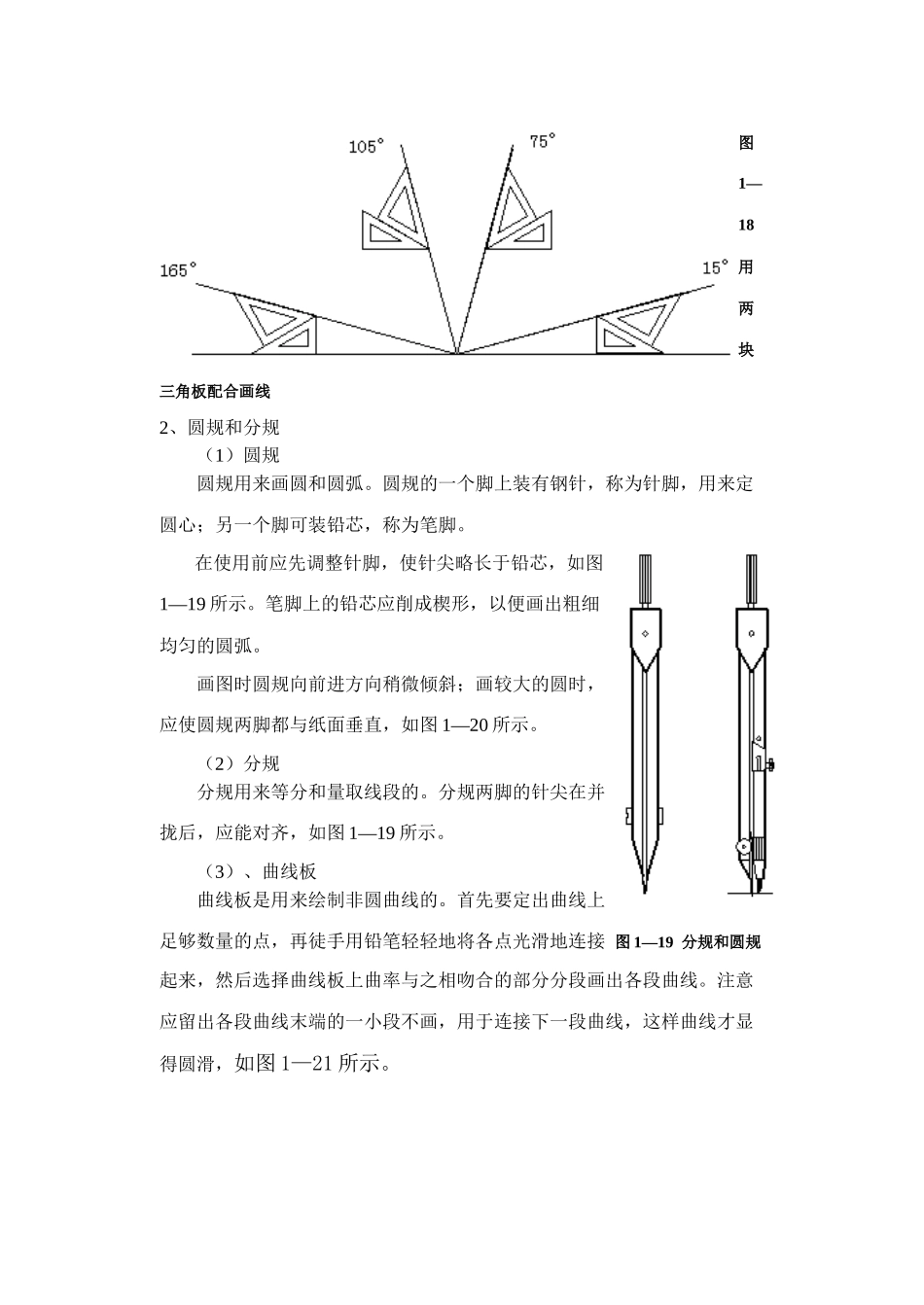

《机械制图教案》第二章_第3页
3/20
§2—1 绘图工具和仪器的使用方法§2—2 几何作图课 题:1、绘图工具和仪器的使用方法 2、线段和圆周的等分 3、斜度和锥度课堂类型:讲授教学目的:1、讲解绘图工具和仪器的使用和维护 2、讲解常用等分法 3、讲解斜度和锥度的概念、计算、画法和标注教学要求:1、会正确使用绘图工具和仪器 2、掌握对线段、角度、圆周的等分和正多边形的作图方法 3、掌握斜度和锥度的区别(包括在概念、计算、画法上的区别)教学重点:圆周的等分方法和斜度和锥度的画法教 具:丁字尺、图版、三角板、圆规、曲线板等教学方法:讲授和现场演示相结合。课时安排:绘图工具和仪器的使用 1 学时线段的等分 0.5 课时圆的等分 1 课时斜度和锥度 1 课时教学过程:一、复习旧课1、尺寸三要素的画法和用途。2、结合作业中的问题,复习各种常用尺寸的标注方法。二、引入新课题图样中的各种图形,一般是由直线和曲线按照一定的几何关系绘制而成的。作图时,需要利用绘图工具,按照图形的几何关系顺序完成。本次课先来介绍绘图工具的使用。三、教学内容(一)绘图工具和仪器的使用方法1、图版、丁字尺、三角板图板用作画图时的垫板,要求表面平坦光洁;又因它的左边用作导边,所以左边必须平直。(演示:图纸用胶带纸固定在图版上)丁字尺是画水平线的长尺。丁字尺由尺头和尺身组成,画图时,应使尺头靠着图板左侧的导边。画水平线必须自左向右画,如图 1—17 所示。图 1—17 图板和丁字尺一副三角板有两块,一块是 45°三角板,另一块是 30°和 60°三角板。除了直接用它们来画直线外,也可配合丁字尺画铅垂线和其它倾斜线。用一块三角板能画与水平线成 30°、45°、60°的倾斜线。用两块三角板能画与水平线成 15°、75°、105°和 165°的倾斜线,如图 1—18 所示。图1—18 用两块三角板配合画线2、圆规和分规(1)圆规圆规用来画圆和圆弧。圆规的一个脚上装有钢针,称为针脚,用来定圆心;另一个脚可装铅芯,称为笔脚。在使用前应先调整针脚,使针尖略长于铅芯,如图1—19 所示。笔脚上的铅芯应削成楔形,以便画出粗细均匀的圆弧。画图时圆规向前进方向稍微倾斜;画较大的圆时,应使圆规两脚都与纸面垂直,如图 1—20 所示。(2)分规分规用来等分和量取线段的。分规两脚的针尖在并拢后,应能对齐,如图 1—19 所示。(3)、曲线板曲线板是用来绘制非圆曲线的。首先要定出曲线上足够数量的点,再徒手用铅笔轻轻地将各点光滑地连接 图 ...
