江西理工大学 路基路面工程课程设计任务书VIP专享VIP免费

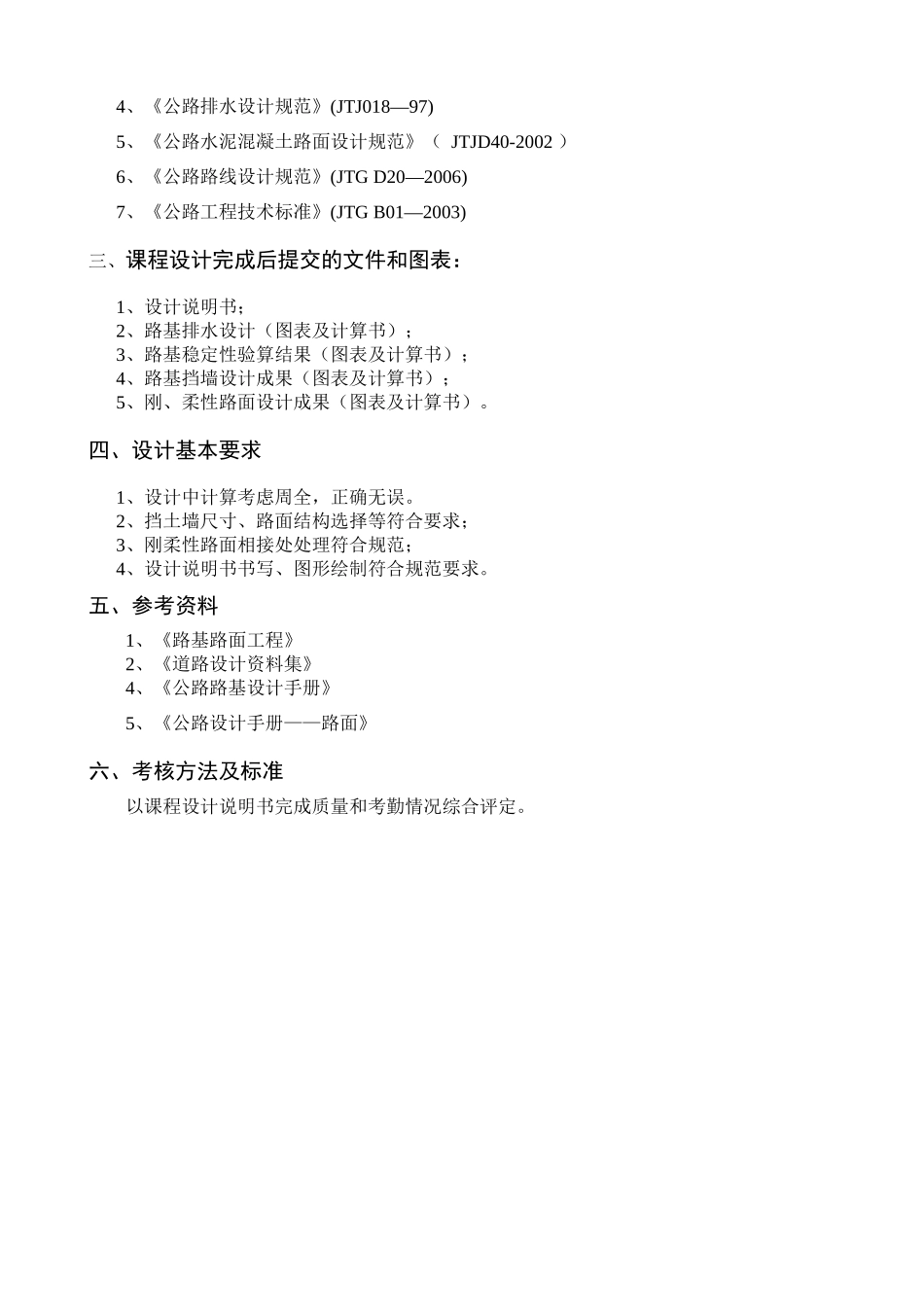

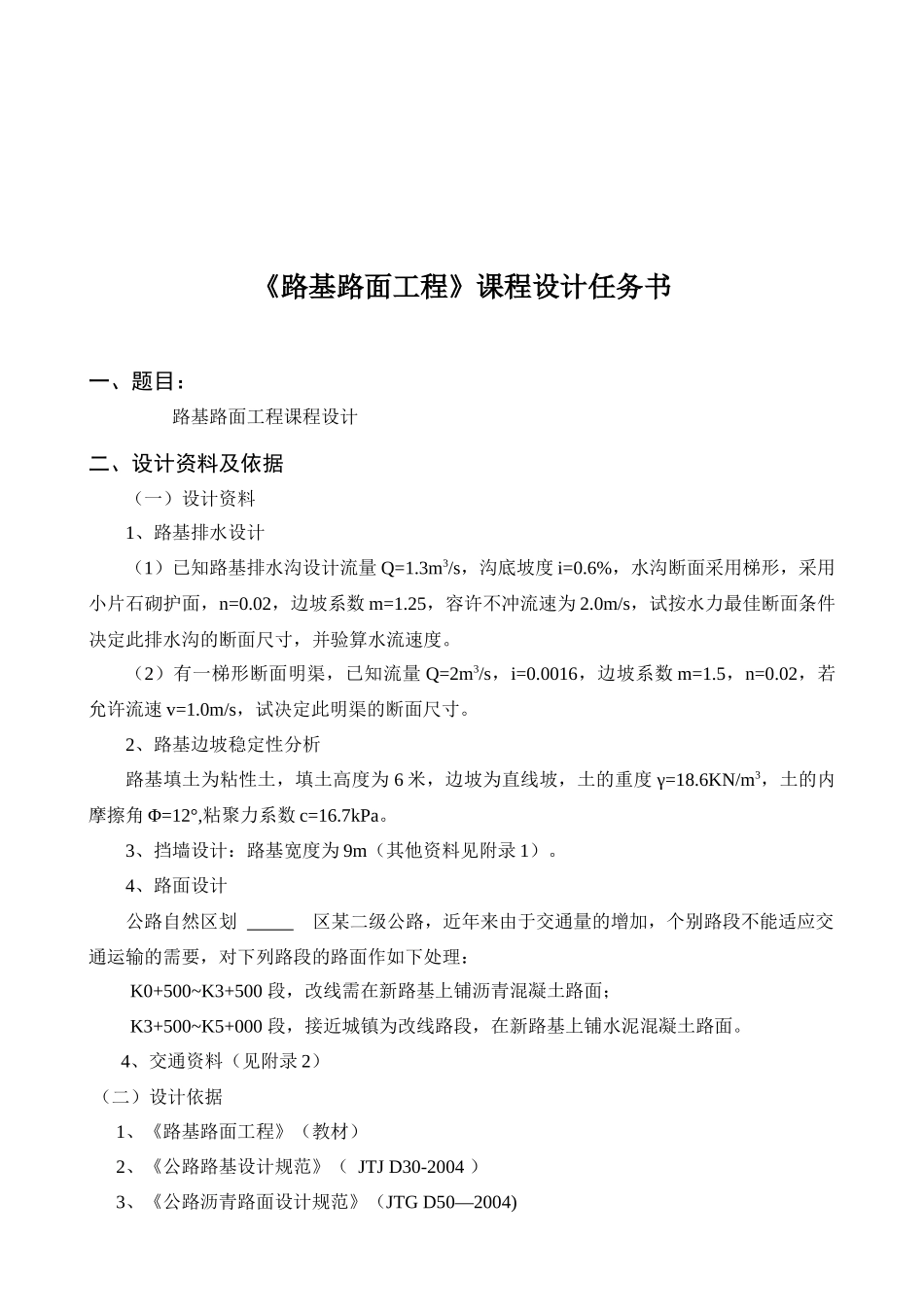

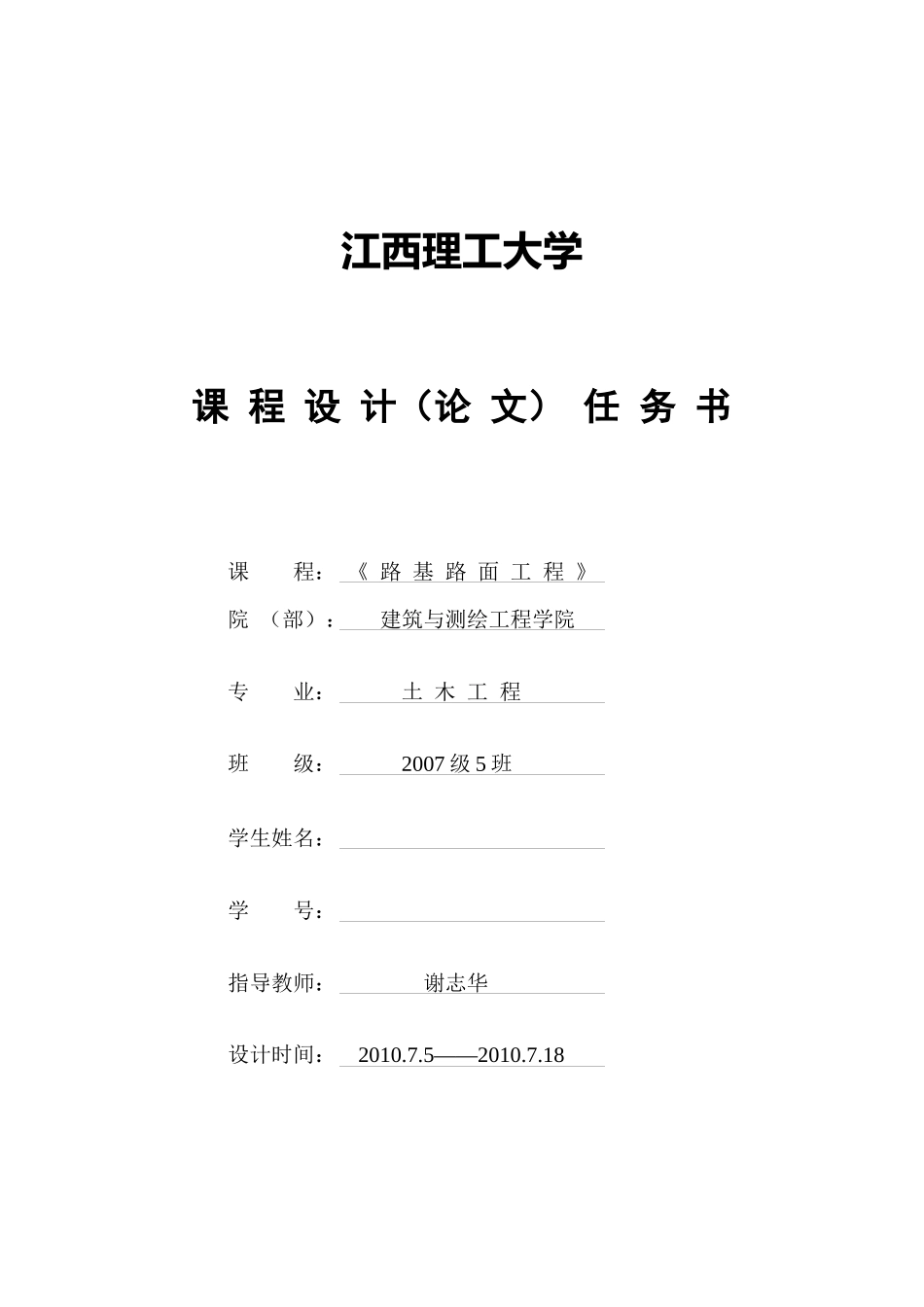

江西理工大学课 程 设 计（论 文） 任 务 书课 程： 《 路 基 路 面 工 程 》院 （部）： 建筑与测绘工程学院专 业： 土 木 工 程班 级： 2007 级 5 班学生姓名： 学 号： 指导教师： 谢志华 设计时间： 2010.7.5——2010.7.18《路基路面工程》课程设计任务书一、题目：路基路面工程课程设计二、设计资料及依据（一）设计资料1、路基排水设计（1）已知路基排水沟设计流量 Q=1.3m3/s，沟底坡度 i=0.6%，水沟断面采用梯形，采用小片石砌护面，n=0.02，边坡系数 m=1.25，容许不冲流速为 2.0m/s，试按水力最佳断面条件决定此排水沟的断面尺寸，并验算水流速度。（2）有一梯形断面明渠，已知流量 Q=2m3/s，i=0.0016，边坡系数 m=1.5，n=0.02，若允许流速 v=1.0m/s，试决定此明渠的断面尺寸。2、路基边坡稳定性分析路基填土为粘性土，填土高度为 6 米，边坡为直线坡，土的重度 γ=18.6KN/m3，土的内摩擦角 Φ=12°,粘聚力系数 c=16.7kPa。3、挡墙设计：路基宽度为 9m（其他资料见附录 1）。4、路面设计公路自然区划 区某二级公路，近年来由于交通量的增加，个别路段不能适应交通运输的需要，对下列路段的路面作如下处理： K0+500~K3+500 段，改线需在新路基上铺沥青混凝土路面； K3+500~K5+000 段，接近城镇为改线路段，在新路基上铺水泥混凝土路面。 4、交通资料（见附录 2） （二）设计依据1、《路基路面工程》（教材）2、《公路路基设计规范》（ JTJ D30-2004 ） 3、《公路沥青路面设计规范》（JTG D50—2004) 4、《公路排水设计规范》(JTJ018—97)5、《公路水泥混凝土路面设计规范》（ JTJD40-2002 ） 6、《公路路线设计规范》(JTG D20—2006)7、《公路工程技术标准》(JTG B01—2003)三、课程设计完成后提交的文件和图表：1、设计说明书；2、路基排水设计（图表及计算书）；3、路基稳定性验算结果（图表及计算书）；4、路基挡墙设计成果（图表及计算书）；5、刚、柔性路面设计成果（图表及计算书）。四、设计基本要求1、设计中计算考虑周全，正确无误。 2、挡土墙尺寸、路面结构选择等符合要求；3、刚柔性路面相接处处理符合规范；4、设计说明书书写、图形绘制符合规范要求。五、参考资料1、《路基路面工程》2、《道路设计资料集》4、《公路路基设计手册》 5、《公路设计手册——路面》六、考核方法及标准以课程设计说明书完成质量和考勤情况综合评定。附录 1：挡土墙设计资...
