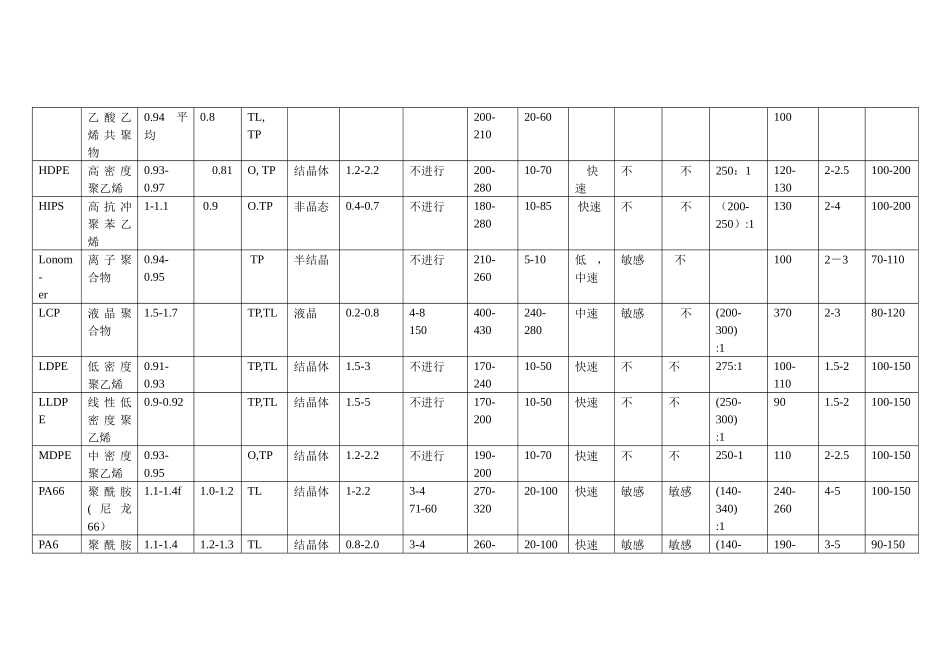

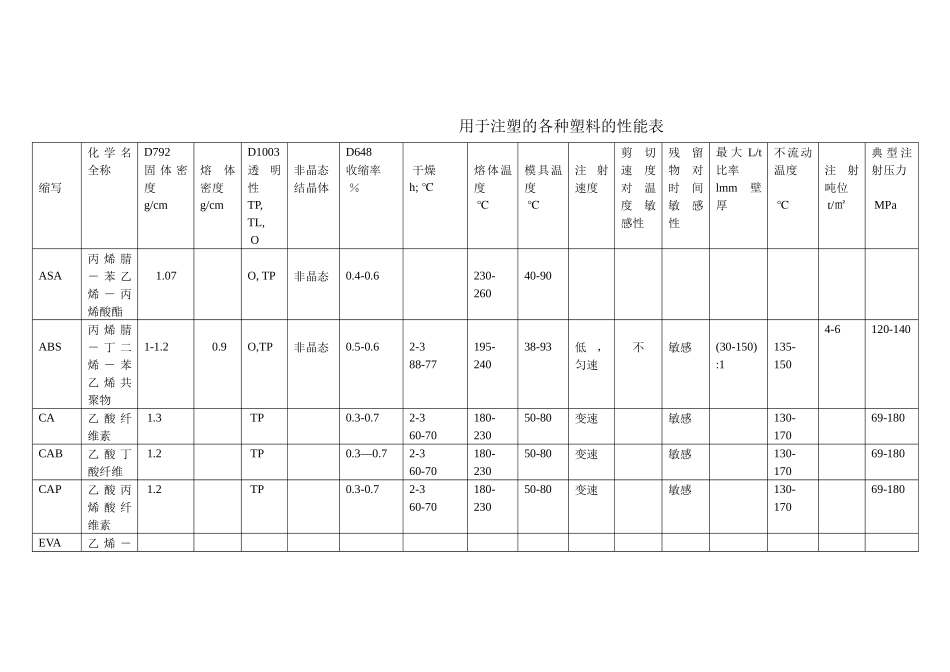

用于注塑的各种塑料的性能表缩写化 学 名全称D792固 体 密度g/cm熔体密度g/cmD1003透明性TP, TL, O非晶态结晶体D648收缩率 ％ 干燥h; ℃熔体温度 ℃模具温度 ℃注射速度剪切速度对温度敏感性残留物对时间敏感性最 大 L/t比率lmm壁厚不流动温度 ℃注射吨位 t/㎡典 型 注射压力 MPaASA丙 烯 腈－ 苯 乙烯 － 丙烯酸酯1.07O, TP非晶态0.4-0.6230-26040-90ABS丙 烯 腈－ 丁 二烯 － 苯乙 烯 共聚物1-1.20.9O,TP非晶态0.5-0.62-388-77195-24038-93低，匀速 不敏感(30-150):1135-1504-6120-140CA乙 酸 纤维素 1.3 TP0.3-0.72-360-70180-23050-80变速敏感130-17069-180CAB乙 酸 丁酸纤维 1.2 TP0.3—0.72-360-70180-23050-80变速敏感130-17069-180CAP乙 酸 丙烯 酸 纤维素 1.2 TP0.3-0.72-360-70180-23050-80变速敏感130-17069-180EVA乙 烯 －乙 酸 乙烯 共 聚物0.94平均0.8TL, TP200-21020-60100HDPE高 密 度聚乙烯0.93-0.970.81O, TP结晶体1.2-2.2不进行200-28010-70快速不不250：1120-1302-2.5100-200HIPS高 抗 冲聚 苯 乙烯1-1.1 0.9O.TP非晶态0.4-0.7不进行180-28010-85 快速不不（200-250）:11302-4100-200Lonom-er离 子 聚合物0.94-0.95 TP半结晶不进行210-2605-10低，中速敏感 不1002－370-110LCP液 晶 聚合物1.5-1.7TP,TL液晶0.2-0.84-8150400-430240-280中速敏感不(200-300):13702-380-120LDPE低 密 度聚乙烯0.91-0.93TP,TL结晶体1.5-3不进行170-24010-50快速不不275:1100-1101.5-2100-150LLDPE线 性 低密 度 聚乙烯0.9-0.92TP,TL结晶体1.5-5不进行170-20010-50快速不不(250-300):1901.5-2100-150MDPE中 密 度聚乙烯0.93-0.95O,TP 结晶体1.2-2.2不进行190-20010-70快速不不250-11102-2.5100-150PA66聚 酰 胺( 尼 龙66）1.1-1.4f1.0-1.2TL结晶体1-2.23-471-60270-32020-100快速敏感敏感(140-340):1240-2604-5100-150PA6聚 酰 胺1.1-1.41.2-1.3TL结晶体0.8-2.03-4260-20-100快速敏感敏感(140-190-3-590-150（ 尼 龙6）71-60310340):1200PAEK聚 芳 基醚铜1.3-1.5fO半结晶0.1-0.62-4170-150370-400160-200低速不不(170-200):13703-4 (6f)160-200PAI聚 胺 －酸亚胺1.4-1.6O非晶态0.1-0.25175305-370205-200快速敏感略敏感(140-340):15-6160-200PAR聚芳酯1.20.77O非晶态0.6-0.93-4175-150260-38065-150中低速不敏感(30-100):13-5(4-6f)138-200PAS聚芳砜...
