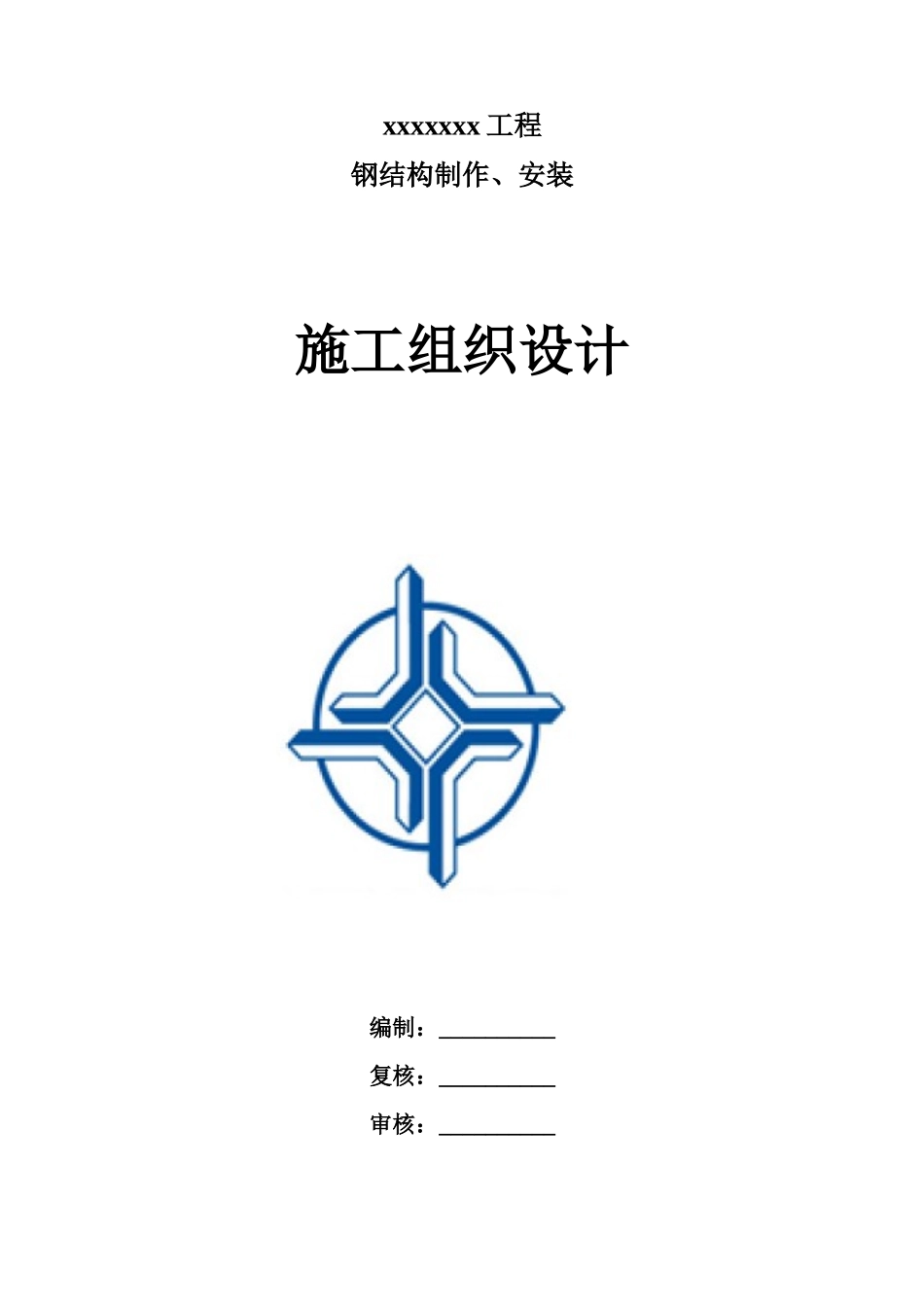

xxxxxxx 工程钢结构制作、安装施工组织设计编制：__________复核：__________审核：__________第一章 工程概况第一节 编制依据《门式钢架轻型房屋钢结构技术规程》CECS102：2012《钢结构工程施工质量验收规范》（GB50205-2001）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82－91）《钢结构焊接规范》 GB50661-2011《地脚螺栓》GB/T 3098.1-2010《冷弯薄壁型钢结构技术规范》（GB50018-2002）第二节 工程概况本工程为 xx 工程，位于江苏省 xx，地上 1 层，建筑檐口高度约 15 米，总建筑面积约 14500㎡。各参加单位主体如下：建设单位：xx；设计单位：xx；监理单位：xx；施工单位：xx工程概况1、本工程建筑结构形式为门式钢架结构，主结构梁、柱的材料采用 Q345B钢，山墙抗风柱、支撑、檩条等采用 Q235 钢，东西长 264 米，南北跨度为3×18 米，柱距为 12m，檐口标高 14.95m，室外地坪至标高 2.1m 处外墙采用采用淤泥烧结多孔砖，标高 2.1 以上采用单层压型板。2、本工程设计室内标高±0.000（ 相当于国家高程 5.25 米），设计室外标高为-0.15 米，散水坡宽度为 0.6 米。3、本工程建筑耐火等级二级，屋面防水等级为Ⅱ级；抗震设防烈度为六度；结构抗震设防类别为标准设防； 结构安全等级为二级，使用年限：50 年。一、 建筑工程概况（1）外墙：① 车间下外墙 2.1m 以下：1）、刷外墙涂料；2）、6 厚 1：2.5 水泥砂浆粉面，水刷带出小麻面；3）12 厚 1:3 水泥砂浆打底；4）、刷界面处理剂一道；② 车间外墙 2.1m 以上：1）、车间外墙 2.1m 以上为≥0.6㎜厚压型彩钢板 （颜色由业主定） 2）、车间室外地坪至标高 2.1 米外墙体采用 淤泥烧结多孔砖；3）、冷弯型钢墙梁。2、屋面：1）、车间屋面： 上层为≥0.6㎜厚压型彩钢板，40 厚玻璃纤维棉加铝箔保温层，燃烧性能为 A 级，下层为隔气层、不锈钢丝网，冷弯型钢檩条、屋面坡度为 1/15.2）、屋面天沟：采用 3㎜厚不锈钢板外天沟，内外刷防腐涂料，断面尺寸为 550*400，水落管采用 Ф110 抗紫外线 UPVC 落水管。3、门窗： 外立面窗均为铝合金防飘雨百叶，门为钢质上挂式移门4、油漆：所有钢构件表面刷防锈漆漆二度、2 遍环氧富锌漆打底，钢柱、钢梁、车间内的钢楼梯面层改为刷防火涂料：钢柱的耐火极限达到 2.5 小时以上，钢梁的耐火极限达到 1.5 小时以上 , 屋顶承重构件喷涂防火涂料 1.00h，使其达到耐火极限。二...
