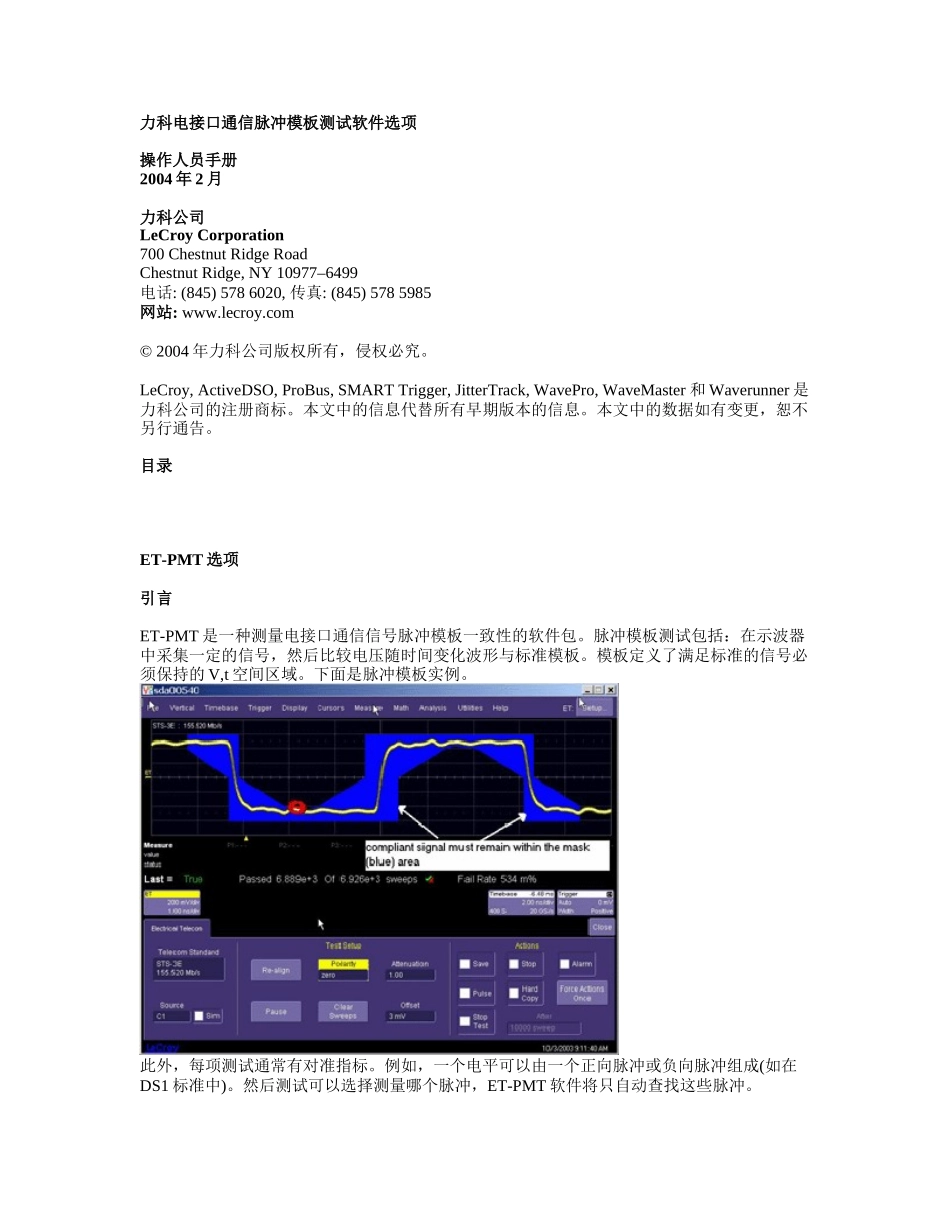

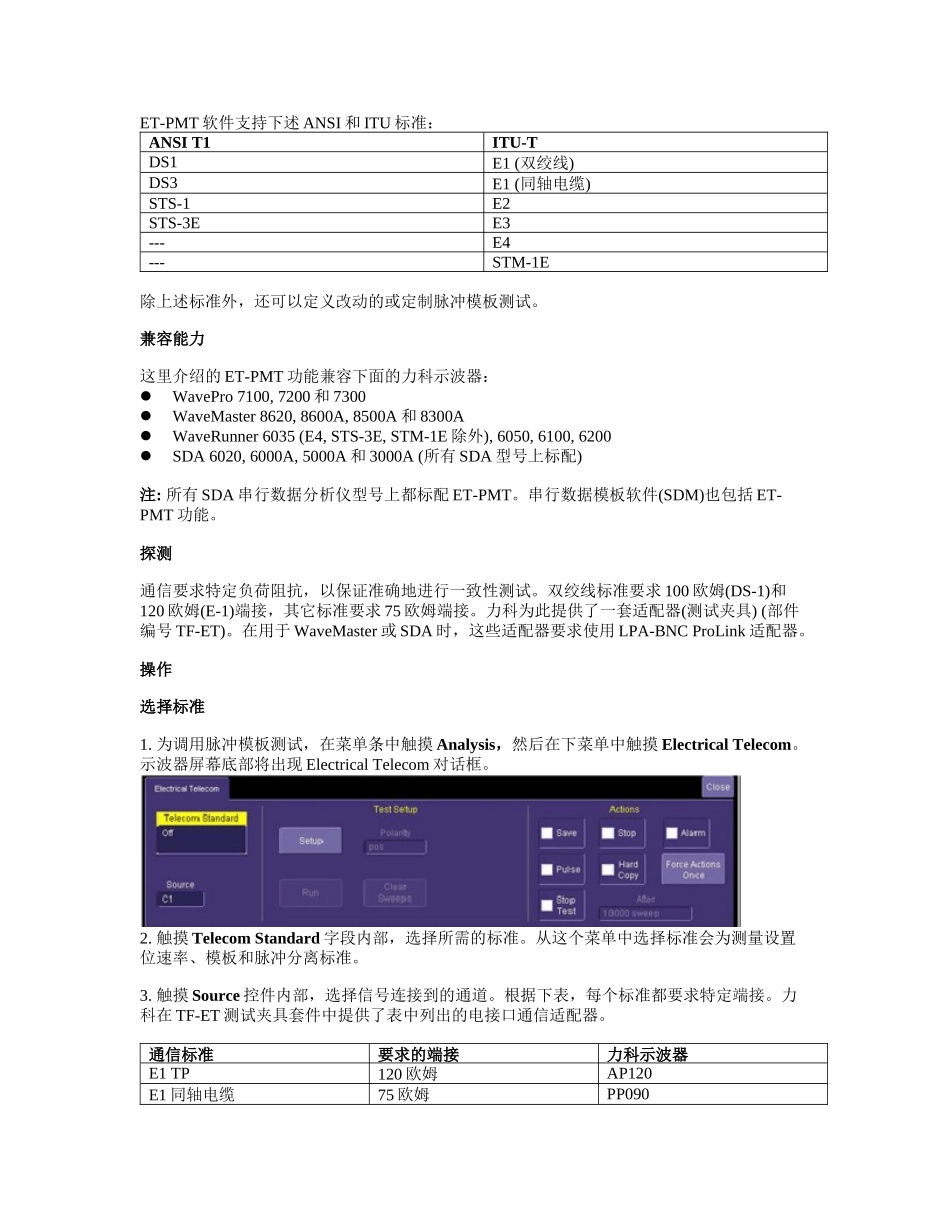

力科电接口通信脉冲模板测试软件选项操作人员手册2004 年 2 月力科公司LeCroy Corporation700 Chestnut Ridge RoadChestnut Ridge, NY 10977–6499电话: (845) 578 6020, 传真: (845) 578 5985网站: www.lecroy.com© 2004 年力科公司版权所有，侵权必究。LeCroy, ActiveDSO, ProBus, SMART Trigger, JitterTrack, WavePro, WaveMaster 和 Waverunner 是力科公司的注册商标。本文中的信息代替所有早期版本的信息。本文中的数据如有变更，恕不另行通告。目录ET-PMT 选项引言ET-PMT 是一种测量电接口通信信号脉冲模板一致性的软件包。脉冲模板测试包括：在示波器中采集一定的信号，然后比较电压随时间变化波形与标准模板。模板定义了满足标准的信号必须保持的 V,t 空间区域。下面是脉冲模板实例。此外，每项测试通常有对准指标。例如，一个电平可以由一个正向脉冲或负向脉冲组成(如在DS1 标准中)。然后测试可以选择测量哪个脉冲，ET-PMT 软件将只自动查找这些脉冲。ET-PMT 软件支持下述 ANSI 和 ITU 标准：ANSI T1ITU-TDS1E1 (双绞线)DS3E1 (同轴电缆)STS-1E2STS-3EE3---E4---STM-1E除上述标准外，还可以定义改动的或定制脉冲模板测试。兼容能力这里介绍的 ET-PMT 功能兼容下面的力科示波器：WavePro 7100, 7200 和 7300WaveMaster 8620, 8600A, 8500A 和 8300AWaveRunner 6035 (E4, STS-3E, STM-1E 除外), 6050, 6100, 6200SDA 6020, 6000A, 5000A 和 3000A (所有 SDA 型号上标配)注: 所有 SDA 串行数据分析仪型号上都标配 ET-PMT。串行数据模板软件(SDM)也包括 ET-PMT 功能。探测通信要求特定负荷阻抗，以保证准确地进行一致性测试。双绞线标准要求 100 欧姆(DS-1)和120 欧姆(E-1)端接，其它标准要求 75 欧姆端接。力科为此提供了一套适配器(测试夹具) (部件编号 TF-ET)。在用于 WaveMaster 或 SDA 时，这些适配器要求使用 LPA-BNC ProLink 适配器。操作选择标准1. 为调用脉冲模板测试，在菜单条中触摸 Analysis，然后在下菜单中触摸 Electrical Telecom。示波器屏幕底部将出现 Electrical Telecom 对话框。2. 触摸 Telecom Standard 字段内部，选择所需的标准。从这个菜单中选择标准会为测量设置位速率、模板和脉冲分离标准。3. 触摸 Source 控件内部，选择信号连接到的通道。根据下表，每个标准都要求特定端接。力科在 TF-E...
