输电线路工程质量强制性条文实施细则VIP免费

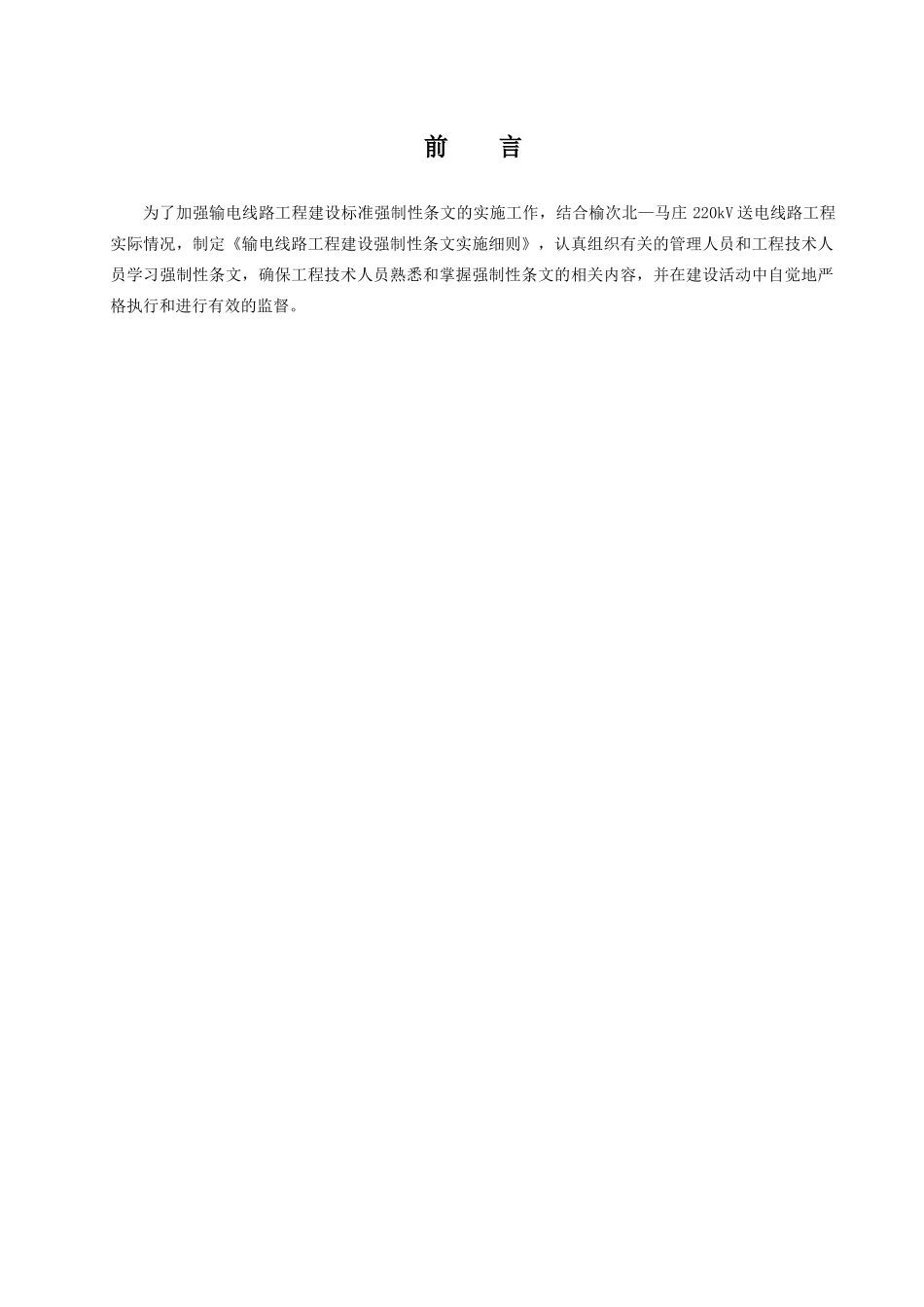

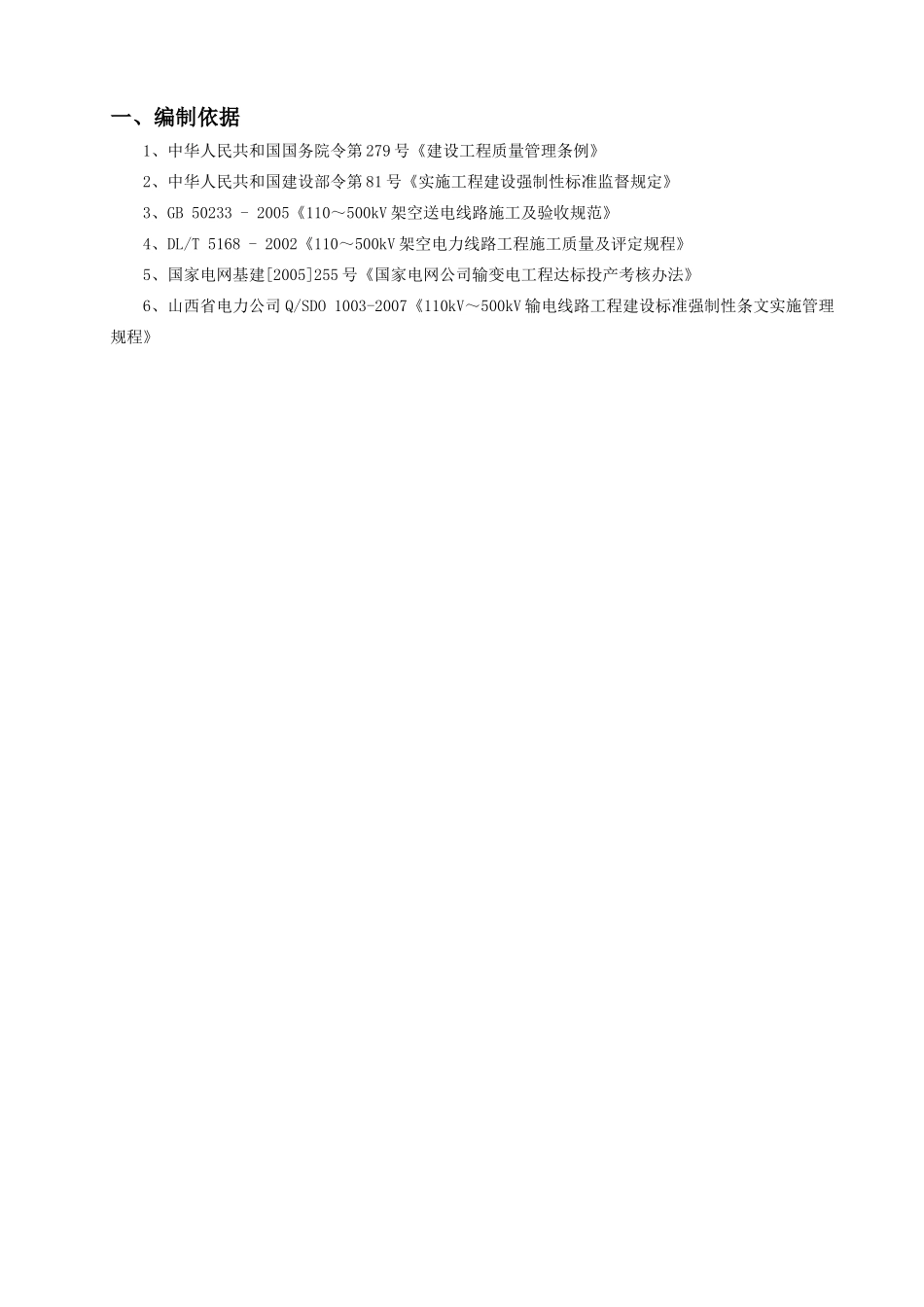

前 言为了加强输电线路工程建设标准强制性条文的实施工作，结合榆次北—马庄 220kV 送电线路工程实际情况，制定《输电线路工程建设强制性条文实施细则》，认真组织有关的管理人员和工程技术人员学习强制性条文，确保工程技术人员熟悉和掌握强制性条文的相关内容，并在建设活动中自觉地严格执行和进行有效的监督。一、编制依据1、中华人民共和国国务院令第 279 号《建设工程质量管理条例》2、中华人民共和国建设部令第 81 号《实施工程建设强制性标准监督规定》3、GB 50233 - 2005《110～500kV 架空送电线路施工及验收规范》4、DL/T 5168 - 2002《110～500kV 架空电力线路工程施工质量及评定规程》5、国家电网基建[2005]255 号《国家电网公司输变电工程达标投产考核办法》6、山西省电力公司 Q/SDO 1003-2007《110kV～500kV 输电线路工程建设标准强制性条文实施管理规程》二、工程概况及特点本段工程线路位于山西省晋中市、太原市境内，起自新建榆次北 500kV 变电站，止于原 220kV 候榆线“π”接点，线路全长 21.612km。全线路为双回路同塔并架，面向马庄站左侧为Ⅱ回，右侧为Ⅰ回。（一）工程组织系统项目法人：山西省电力公司项目管理单位：山西省电网工程建设指挥部 监理单位：山西锦通工程项目管理咨询有限公司设计单位：山西省电力勘测设计院施工单位：天津海能电力建设有限公司质量目标：达标创优施工工期：2009 年 9 月—2009 年 12 月（二）工程设计简介2.1 工程名称：榆次北—马庄 220kV 送电线路工程2.2 电压等级：220kV2.3 线路回路数：双回同塔并架2.4 线路全长：21.612km2.5 海拔高度：海拔高度 850-1025 米。 2.6 污秽等级：全部为Ⅲ级。2.7 导线：两回均为 JL/G1A-400/35 型钢芯铝绞线(2 根/相)，分裂间距为 400mm，垂直排列不加装间隔棒。2.8 地线： 两根架空地线均为 OPGW 光缆。2.9 绝缘子：本标段导线金具连接共设计了 6 种，其中悬垂串 2 种，跳线串 2 种，耐张串 2 种。2.10 基础：67 基2.11 铁塔：67 基（三）施工环境：3.1 路径走向线路由榆次北 500kV 变电站 220kV 架构东起第 9、10 出线间隔向北以同塔双回形式出线后左转，经南要店村西南，在罗家庄村北跨过 220kV 榆白Ⅱ回线，左转后跨过拟建的龙城高速公路和太旧高速公路及榆孟公路，经东庄、神堂沟村，跨过涧河和砖厂及 220kV 榆白Ⅰ回线，在苏村北侧左转，经结岭石村南，在瑞光电厂西南...
