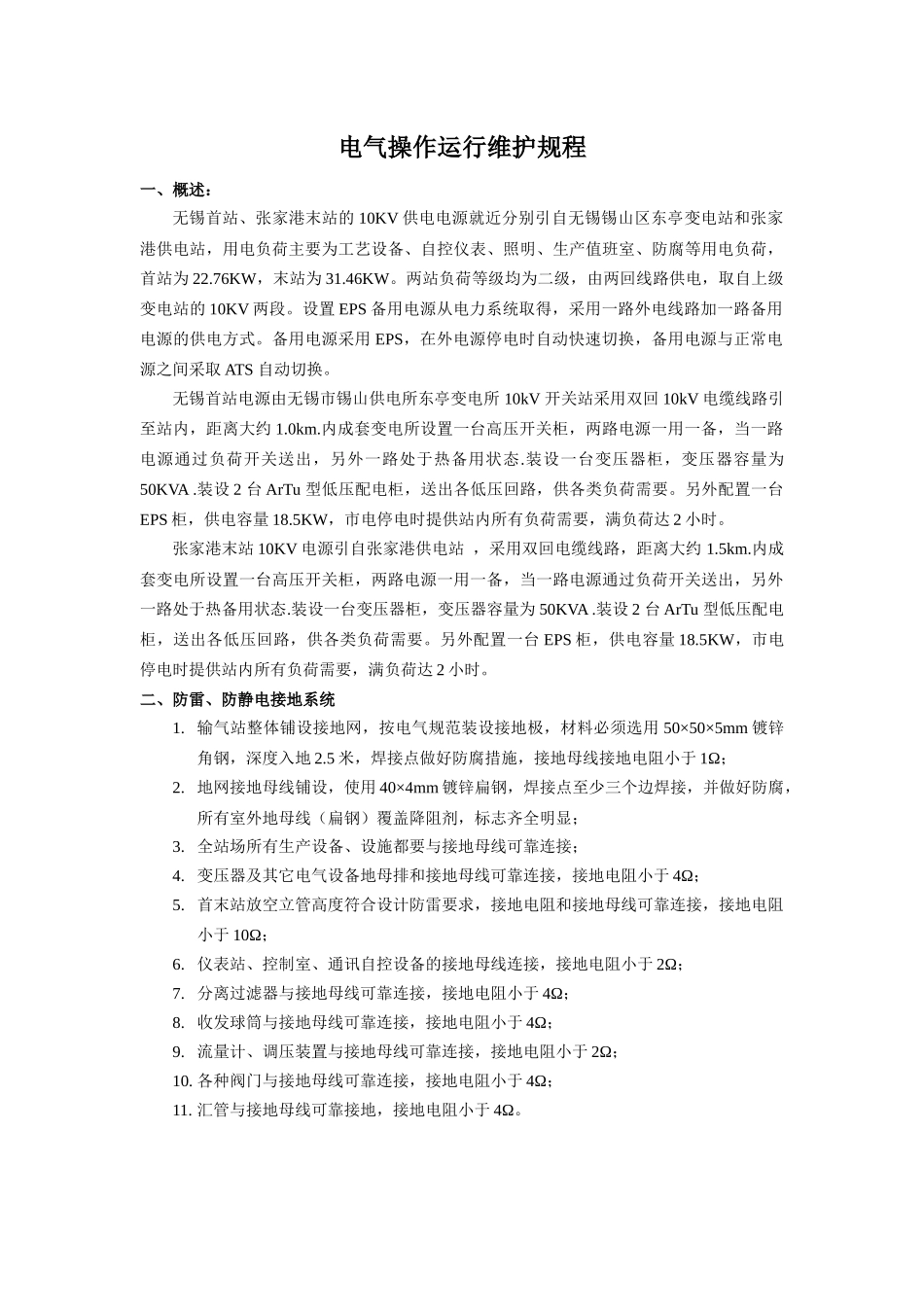

电气操作运行维护规程一、概述：无锡首站、张家港末站的 10KV 供电电源就近分别引自无锡锡山区东亭变电站和张家港供电站，用电负荷主要为工艺设备、自控仪表、照明、生产值班室、防腐等用电负荷，首站为 22.76KW，末站为 31.46KW。两站负荷等级均为二级，由两回线路供电，取自上级变电站的 10KV 两段。设置 EPS 备用电源从电力系统取得，采用一路外电线路加一路备用电源的供电方式。备用电源采用 EPS，在外电源停电时自动快速切换，备用电源与正常电源之间采取 ATS 自动切换。无锡首站电源由无锡市锡山供电所东亭变电所 10kV 开关站采用双回 10kV 电缆线路引至站内，距离大约 1.0km.内成套变电所设置一台高压开关柜，两路电源一用一备，当一路电源通过负荷开关送出，另外一路处于热备用状态.装设一台变压器柜，变压器容量为50KVA .装设 2 台 ArTu 型低压配电柜，送出各低压回路，供各类负荷需要。另外配置一台EPS 柜，供电容量 18.5KW，市电停电时提供站内所有负荷需要，满负荷达 2 小时。张家港末站 10KV 电源引自张家港供电站 ，采用双回电缆线路，距离大约 1.5km.内成套变电所设置一台高压开关柜，两路电源一用一备，当一路电源通过负荷开关送出，另外一路处于热备用状态.装设一台变压器柜，变压器容量为 50KVA .装设 2 台 ArTu 型低压配电柜，送出各低压回路，供各类负荷需要。另外配置一台 EPS 柜，供电容量 18.5KW，市电停电时提供站内所有负荷需要，满负荷达 2 小时。二、防雷、防静电接地系统1. 输气站整体铺设接地网，按电气规范装设接地极，材料必须选用 50×50×5mm 镀锌角钢，深度入地 2.5 米，焊接点做好防腐措施，接地母线接地电阻小于 1Ω；2. 地网接地母线铺设，使用 40×4mm 镀锌扁钢，焊接点至少三个边焊接，并做好防腐，所有室外地母线（扁钢）覆盖降阻剂，标志齐全明显；3. 全站场所有生产设备、设施都要与接地母线可靠连接；4. 变压器及其它电气设备地母排和接地母线可靠连接，接地电阻小于 4Ω；5. 首末站放空立管高度符合设计防雷要求，接地电阻和接地母线可靠连接，接地电阻小于 10Ω；6. 仪表站、控制室、通讯自控设备的接地母线连接，接地电阻小于 2Ω；7. 分离过滤器与接地母线可靠连接，接地电阻小于 4Ω；8. 收发球筒与接地母线可靠连接，接地电阻小于 4Ω；9. 流量计、调压装置与接地母线可靠连接，接地电阻小于 2Ω；10. 各种阀门与接地母线可靠连...
