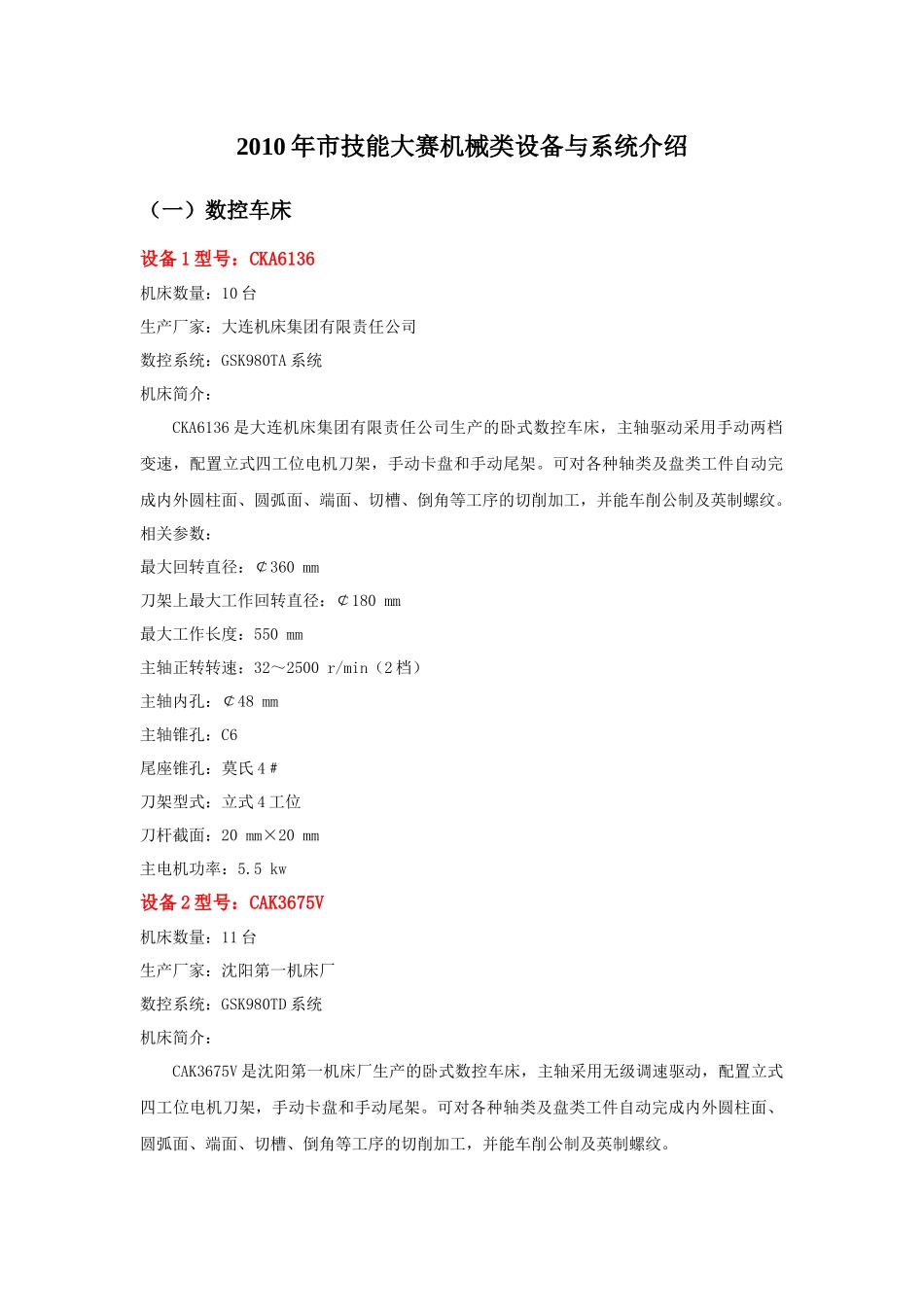

2010 年市技能大赛机械类设备与系统介绍（一）数控车床设备 1 型号：CKA6136机床数量：10 台生产厂家：大连机床集团有限责任公司数控系统：GSK980TA 系统机床简介：CKA6136 是大连机床集团有限责任公司生产的卧式数控车床，主轴驱动采用手动两档变速，配置立式四工位电机刀架，手动卡盘和手动尾架。可对各种轴类及盘类工件自动完成内外圆柱面、圆弧面、端面、切槽、倒角等工序的切削加工，并能车削公制及英制螺纹。相关参数：最大回转直径：￠360 mm刀架上最大工作回转直径：￠180 mm最大工作长度：550 mm主轴正转转速：32～2500 r/min（2 档）主轴内孔：￠48 mm主轴锥孔：C6尾座锥孔：莫氏 4﹟刀架型式：立式 4 工位刀杆截面：20 mm×20 mm主电机功率：5.5 kw设备 2 型号：CAK3675V机床数量：11 台生产厂家：沈阳第一机床厂数控系统：GSK980TD 系统机床简介：CAK3675V 是沈阳第一机床厂生产的卧式数控车床，主轴采用无级调速驱动，配置立式四工位电机刀架，手动卡盘和手动尾架。可对各种轴类及盘类工件自动完成内外圆柱面、圆弧面、端面、切槽、倒角等工序的切削加工，并能车削公制及英制螺纹。相关参数：最大回转直径：￠360 mm刀架上最大工作回转直径：￠180 mm最大工作长度：650 mm主轴正转转速：1～2000 r/min主轴内孔：￠53 mm主轴锥孔：A2-6尾座锥孔：莫氏 4﹟刀架型式：立式 4 工位刀杆截面：20 mm×20 mm主电机功率：5.5 kw（二）数控铣床因本次大赛数控铣采用两种系统，具体的要求和设备情况见以下说明，如有选择数控铣（FANUC 系统）的参赛学校请于 3 月 3 日前电话 13586862958（顾）。比赛用时：华中系统为 4 小时； FANUC 系统为 3 小时 40 分钟。设备 1 型号：XK7132机床数量：25 台生产厂家：山东鲁南机床有限公司数控系统：华中世纪星机床简介：XK7132 是山东鲁南机床有限公司生产的立式床身数控铣床，主轴由变频电机驱动实现无级变速，三轴伺服控制，导轨为直线滚动导轨，能够实现对各种盘类、板类、壳类、凸轮、模具等复杂零件的加工，可完成钻、铣、镗、扩、铰等多种工序，能满足对复杂、高精度零件的加工。相关参数：工作台尺寸：800 mm×320 mm（配角固式平口钳，开口 100 mm）X 轴行程：500 mmY 轴行程：320 mmZ 轴行程：350 mmX /Y 轴轴快速移动：12000mm/minZ 轴轴快速移动：10000mm/min切削进给速度：1-4000 mm/min主轴转速：0～3000 r/min主轴锥孔...
