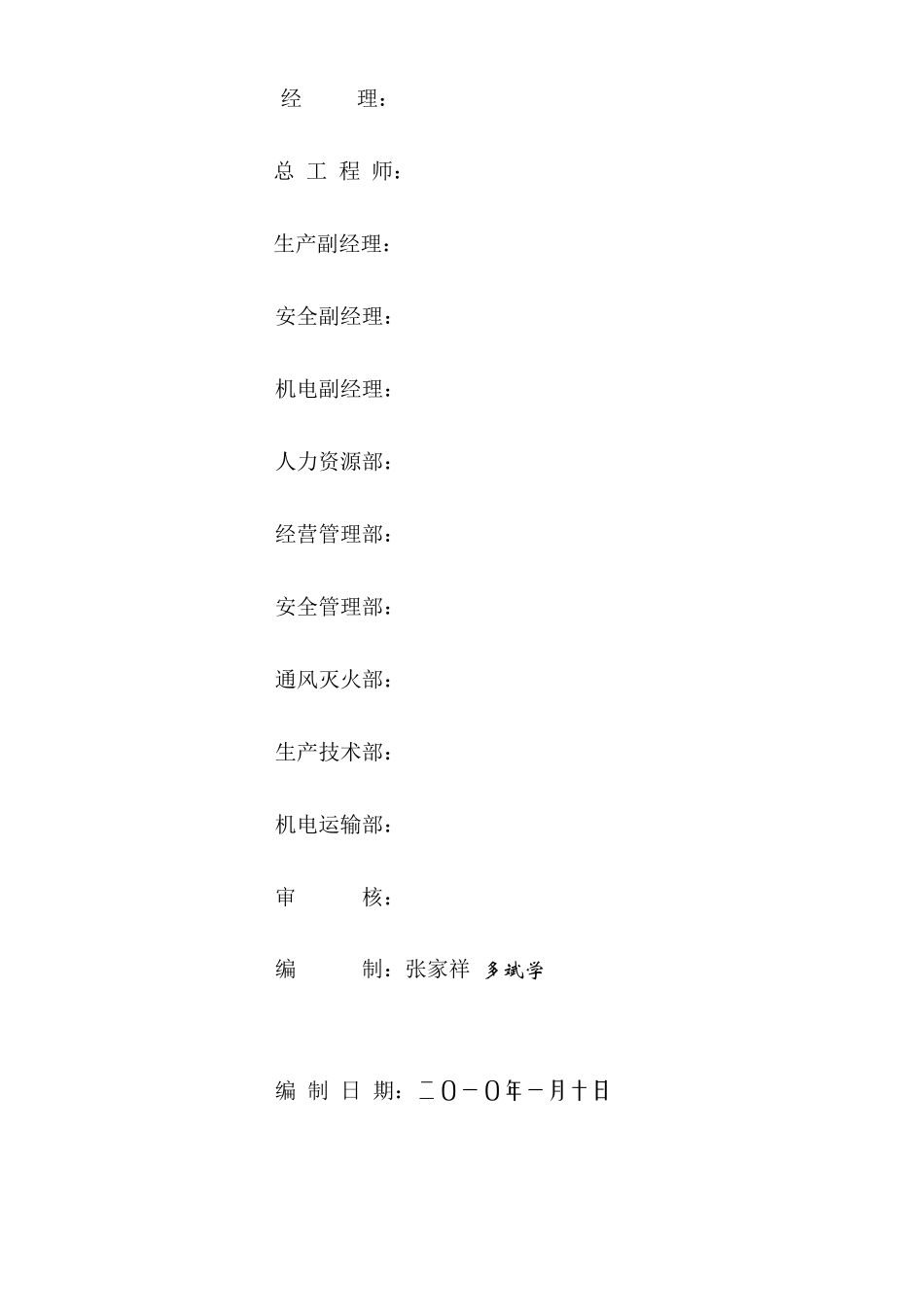

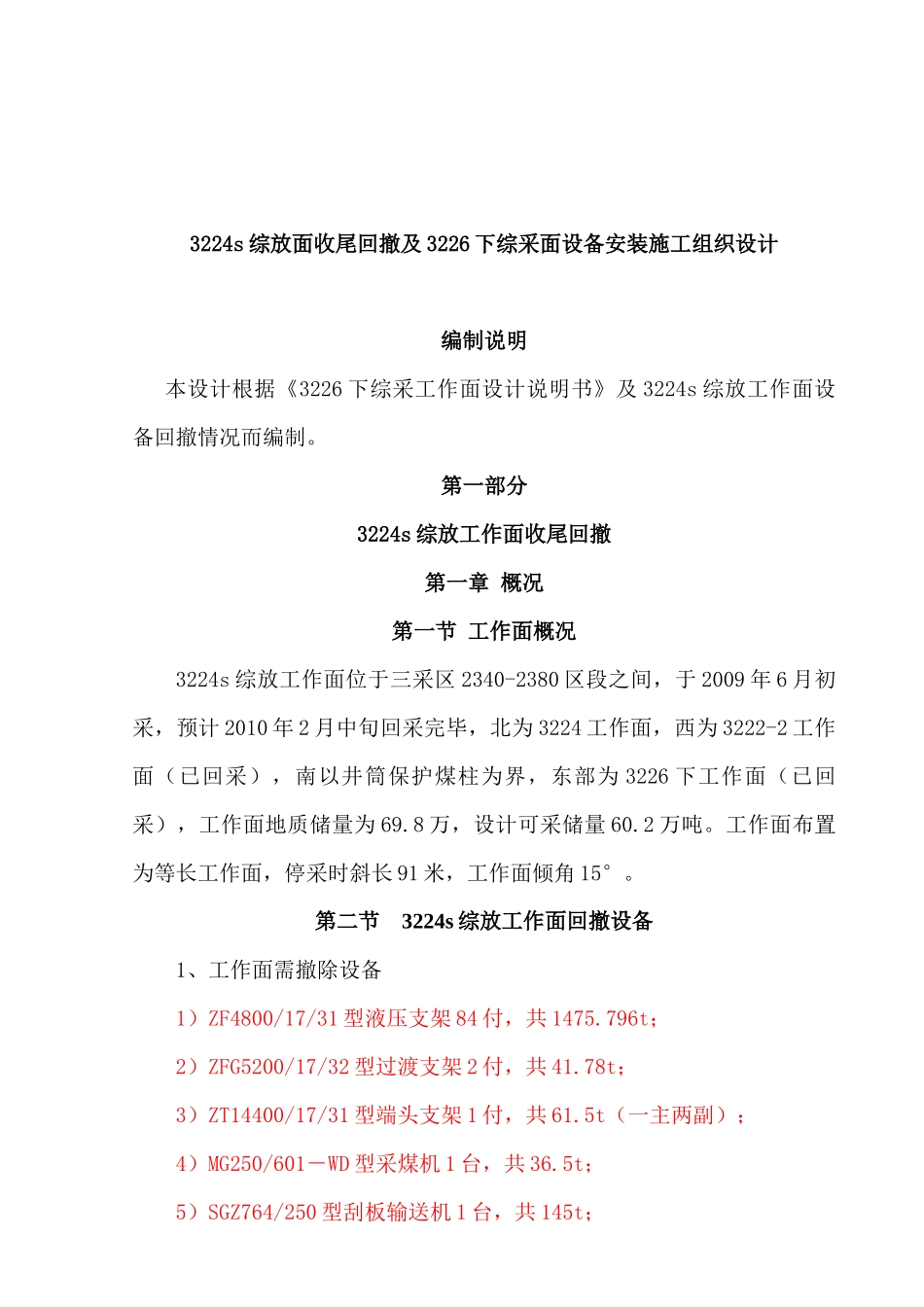

天祝煤业公司3224s 综放面收尾回撤及 3226 下综采面设备安装施工组织设计工作面名称：3224S、3226 下综放工作面施 工单 位：综采一队编 制日 期：2009-11-24编 审经 理： 总 工 程 师：生产副经理：安全副经理：机电副经理：人力资源部：经营管理部：安全管理部：通风灭火部：生产技术部：机电运输部：审 核：编 制：张家祥 多斌学编 制 日 期：二〇一〇年一月十日3224s 综放面收尾回撤及 3226 下综采面设备安装施工组织设计编制说明本设计根据《3226 下综采工作面设计说明书》及 3224s 综放工作面设备回撤情况而编制。第一部分 3224s 综放工作面收尾回撤第一章 概况第一节 工作面概况3224s 综放工作面位于三采区 2340-2380 区段之间，于 2009 年 6 月初采，预计 2010 年 2 月中旬回采完毕，北为 3224 工作面，西为 3222-2 工作面（已回采），南以井筒保护煤柱为界，东部为 3226 下工作面（已回采），工作面地质储量为 69.8 万，设计可采储量 60.2 万吨。工作面布置为等长工作面，停采时斜长 91 米，工作面倾角 15°。第二节 3224s 综放工作面回撤设备 1、工作面需撤除设备1）ZF4800/17/31 型液压支架 84 付，共 1475.796t；2）ZFG5200/17/32 型过渡支架 2 付，共 41.78t；3）ZT14400/17/31 型端头支架 1 付，共 61.5t（一主两副）；4）MG250/601－WD 型采煤机 1 台，共 36.5t；5）SGZ764/250 型刮板输送机 1 台，共 145t；6）SGZ764/200 型刮板输送机 1 台，共 83.4t；2、运输顺槽需撤除设备1）WRB250/31.5 型乳化液泵站 1 套(两箱一泵)；2）XPB320/6.3 型喷雾泵站 1 套；3）移动变电站 2 台及电气开关列车；4）SGW620/40T 型刮板运输机 1 台。5）DSJ80/40/75×2 型伸缩式胶带输送机 2 台第二章 3224s 综放面回撤第一节 3224s 综采工作面收尾前的准备工作1、由机电运输部牵头，会同通风灭火部、生产技术部对支架运输线路的巷道、管路、缆线等认真普查，对影响运送支架的地方及早安排整改。2、由生产技术部设计回撤吊装峒室（具体位置根据现场实际情况确定），并在做撤架通道时安排队伍施工，长度为 6 米，宽度 3.4 米，高度5.5 米，采用钢棚锚索固定等支护。（附图）3、在 3224s 工作面运输顺槽下帮扩掘绞车房安装一台 JD－55 型绞车用于回撤工作面设备，并在吊装硐室向后 5 米处安装 JH-20 型回柱绞车 1台，用于拉移设备部件...
