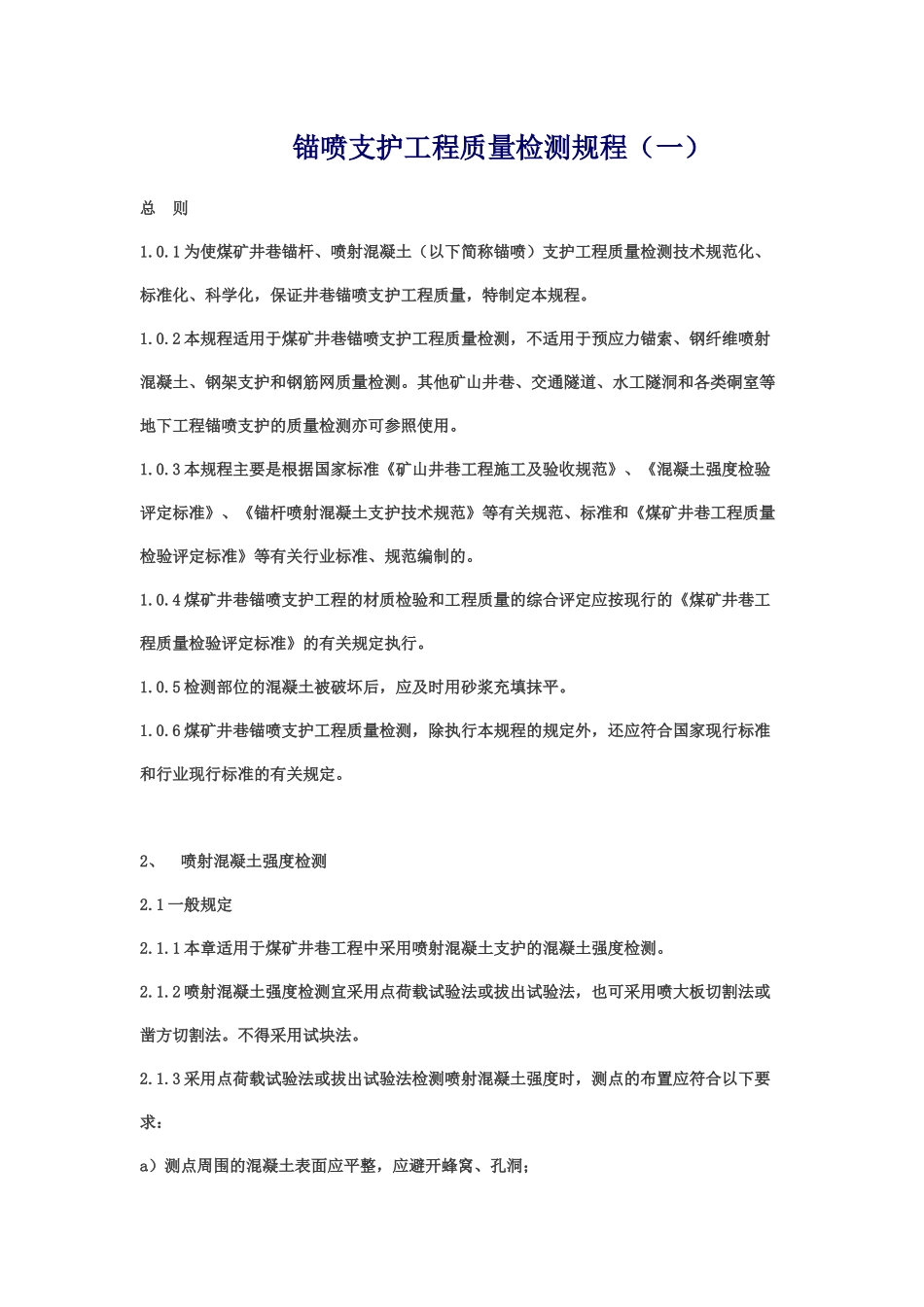

锚喷支护工程质量检测规程(一)总 则1.0.1 为使煤矿井巷锚杆、喷射混凝土(以下简称锚喷)支护工程质量检测技术规范化、标准化、科学化,保证井巷锚喷支护工程质量,特制定本规程。1.0.2 本规程适用于煤矿井巷锚喷支护工程质量检测,不适用于预应力锚索、钢纤维喷射混凝土、钢架支护和钢筋网质量检测。其他矿山井巷、交通隧道、水工隧洞和各类硐室等地下工程锚喷支护的质量检测亦可参照使用。1.0.3 本规程主要是根据国家标准《矿山井巷工程施工及验收规范》、《混凝土强度检验评定标准》、《锚杆喷射混凝土支护技术规范》等有关规范、标准和《煤矿井巷工程质量检验评定标准》等有关行业标准、规范编制的。1.0.4 煤矿井巷锚喷支护工程的材质检验和工程质量的综合评定应按现行的《煤矿井巷工程质量检验评定标准》的有关规定执行。1.0.5 检测部位的混凝土被破坏后,应及时用砂浆充填抹平。1.0.6 煤矿井巷锚喷支护工程质量检测,除执行本规程的规定外,还应符合国家现行标准和行业现行标准的有关规定。2、 喷射混凝土强度检测2.1 一般规定2.1.1 本章适用于煤矿井巷工程中采用喷射混凝土支护的混凝土强度检测。2.1.2 喷射混凝土强度检测宜采用点荷载试验法或拔出试验法,也可采用喷大板切割法或凿方切割法。不得采用试块法。2.1.3 采用点荷载试验法或拔出试验法检测喷射混凝土强度时,测点的布置应符合以下要求:a)测点周围的混凝土表面应平整,应避开蜂窝、孔洞;b)测点周围 60mm 范围的混凝土内,不应有钢筋或预埋铁件;c)相邻两测点的间距不应小 250mm,离混凝土边缘的距离不应小于 150mm;d)检测部位的混凝土厚度不应小于 50mm。2.2 点荷载试验法2.2.1 点荷载试验法是用混凝土钻取机从混凝土喷体中钻取圆柱体芯样、用点荷载仪测试其点荷载强度,再根据点荷载强度确定混凝土强度的检测方法。2.2.2 点荷载试验法由取样、点荷载试验两部分组成。取样部分包括取样钻机和金刚砂薄壁钻头,并带有水冷却系统。点荷载试验装置包括手动油泵、空心油缸、加荷锥体、测压装置和输油管路。常用机具见本规程附录 A。2.2.3 点荷载试验法检测喷射混凝土强度的操作,应符合下列要求:a)取样:1)取样时机具应放置平稳,避免冲击、震动;2)所取芯样应完整,芯样直径应大于喷射混凝土粗骨料直径的 1.5 倍,芯样长度应不小于其直径的 1.1 倍。b)点荷载试验:1)加载点应位于芯样长度的中间部分,距任一端不得小于芯样半径,两加载点的...
