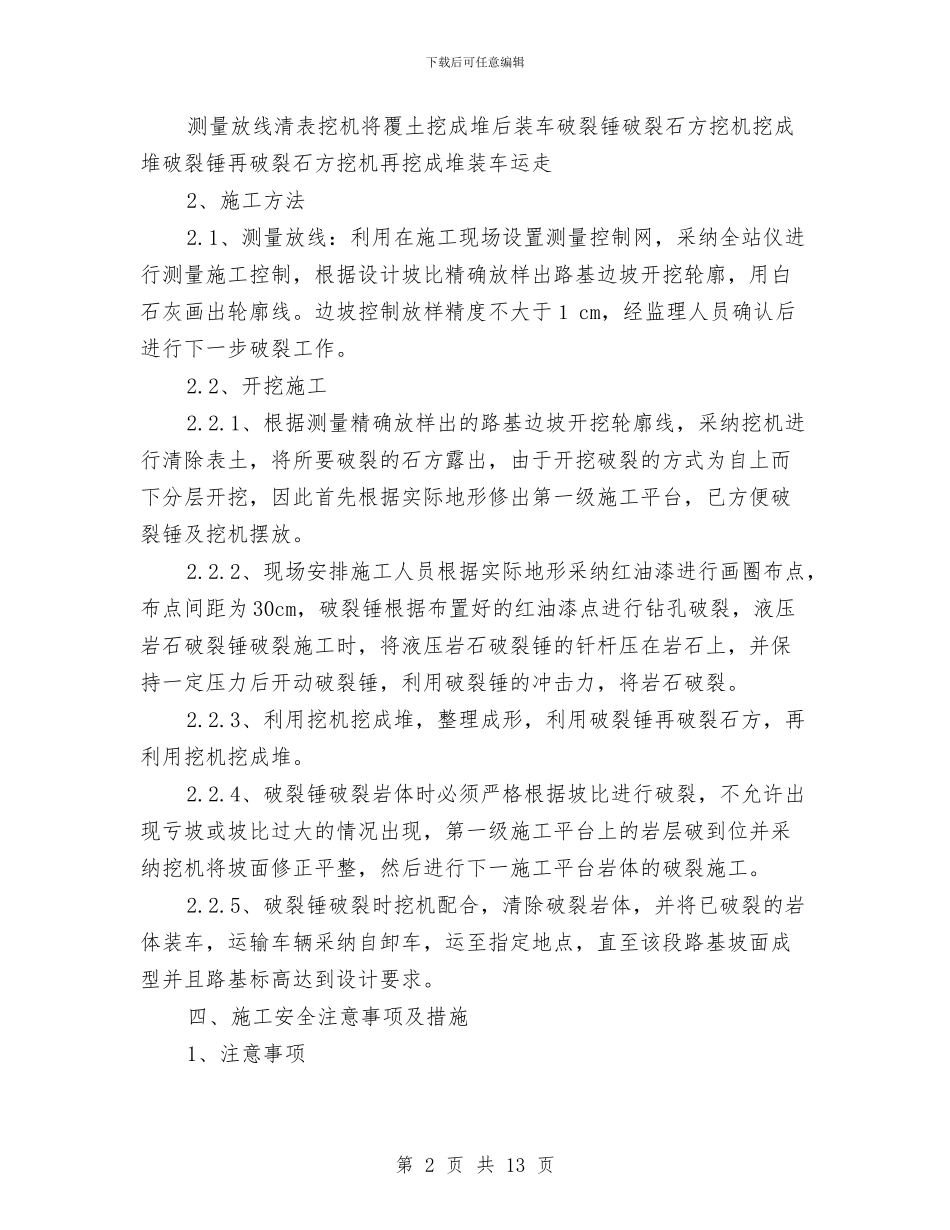

下载后可任意编辑挖掘机破裂方案与挖泥船安全生产专项技术方案汇编挖掘机破裂方案一、工程概况本工程巾口西路西起规划西组团转盘，东至规划区东边界，道路设计范围K0+000--K2+818.384,全长约 2.82km。根据园林建设图纸LD1.05B（10-10）剖面图及市政道路图纸的放样，K0+240～K0+300 段的路基挖方最深为 12m，从现场清表及道路修筑情况分析，此处存在数量较大的石方（红色砾岩）。由于右边开挖线离当地居民房屋很近，距离只有 12 米左右，考虑到采纳爆破施工会对居民房屋有一定的影响和损坏，为了避开在路基石方施工中产生不必要的纠纷和损失，该段路基石方开挖施工采纳液压式炮头机破裂石方，及挖掘机挖石相结合的方法进行开挖。二、施工准备石方开挖采纳自上而下分层开挖的方式进行施工。施工中首先将岩层采纳液压岩石破裂锤分层破裂，挖掘机配合清除岩块，根据设计边坡坡度、台阶及路基标高进行破裂，破裂将至设计坡面时，停止破裂，采纳挖机进行修坡面。1、机械安排：HM960 破裂锤 1 台、卡特 320 挖机 1 台、沃德 50 装载机 1 台、18T自卸车 4 台；2、人员安排：管理人员 6 人、测量技术人员 2 人、杂工 6 人、机械操作人员 7 人。三、施工工艺、施工方法1、施工工艺流程第 1 页 共 13 页下载后可任意编辑测量放线清表挖机将覆土挖成堆后装车破裂锤破裂石方挖机挖成堆破裂锤再破裂石方挖机再挖成堆装车运走2、施工方法2.1、测量放线：利用在施工现场设置测量控制网，采纳全站仪进行测量施工控制，根据设计坡比精确放样出路基边坡开挖轮廓，用白石灰画出轮廓线。边坡控制放样精度不大于１ cm，经监理人员确认后进行下一步破裂工作。2.2、开挖施工2.2.1、根据测量精确放样出的路基边坡开挖轮廓线，采纳挖机进行清除表土，将所要破裂的石方露出，由于开挖破裂的方式为自上而下分层开挖，因此首先根据实际地形修出第一级施工平台，已方便破裂锤及挖机摆放。2.2.2、现场安排施工人员根据实际地形采纳红油漆进行画圈布点，布点间距为 30cm，破裂锤根据布置好的红油漆点进行钻孔破裂，液压岩石破裂锤破裂施工时，将液压岩石破裂锤的钎杆压在岩石上，并保持一定压力后开动破裂锤，利用破裂锤的冲击力，将岩石破裂。2.2.3、利用挖机挖成堆，整理成形，利用破裂锤再破裂石方，再利用挖机挖成堆。2.2.4、破裂锤破裂岩体时必须严格根据坡比进行破裂，不允许出现亏坡或坡比过大的情况出现，第一级施工平台上的岩层破到位并...
