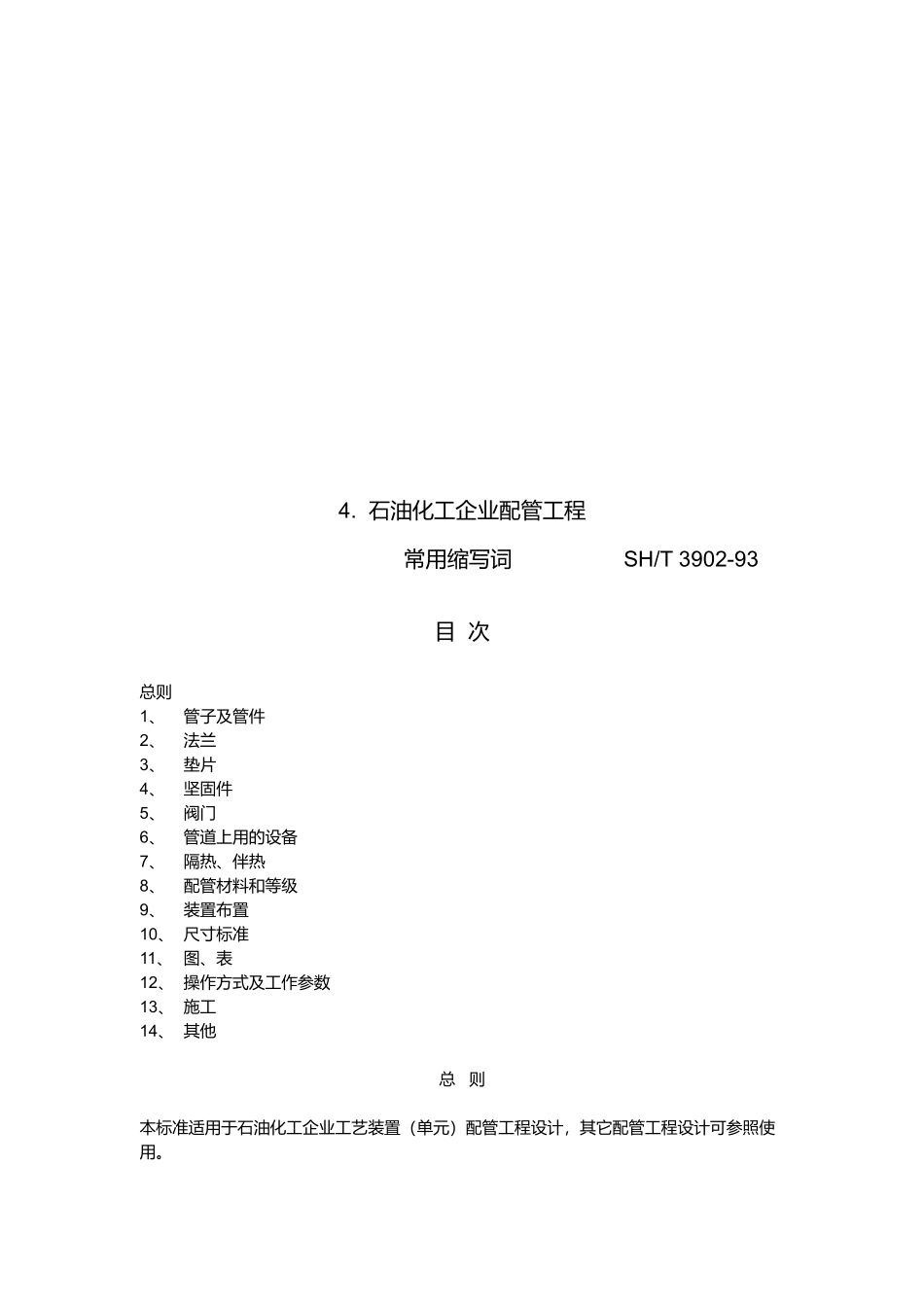

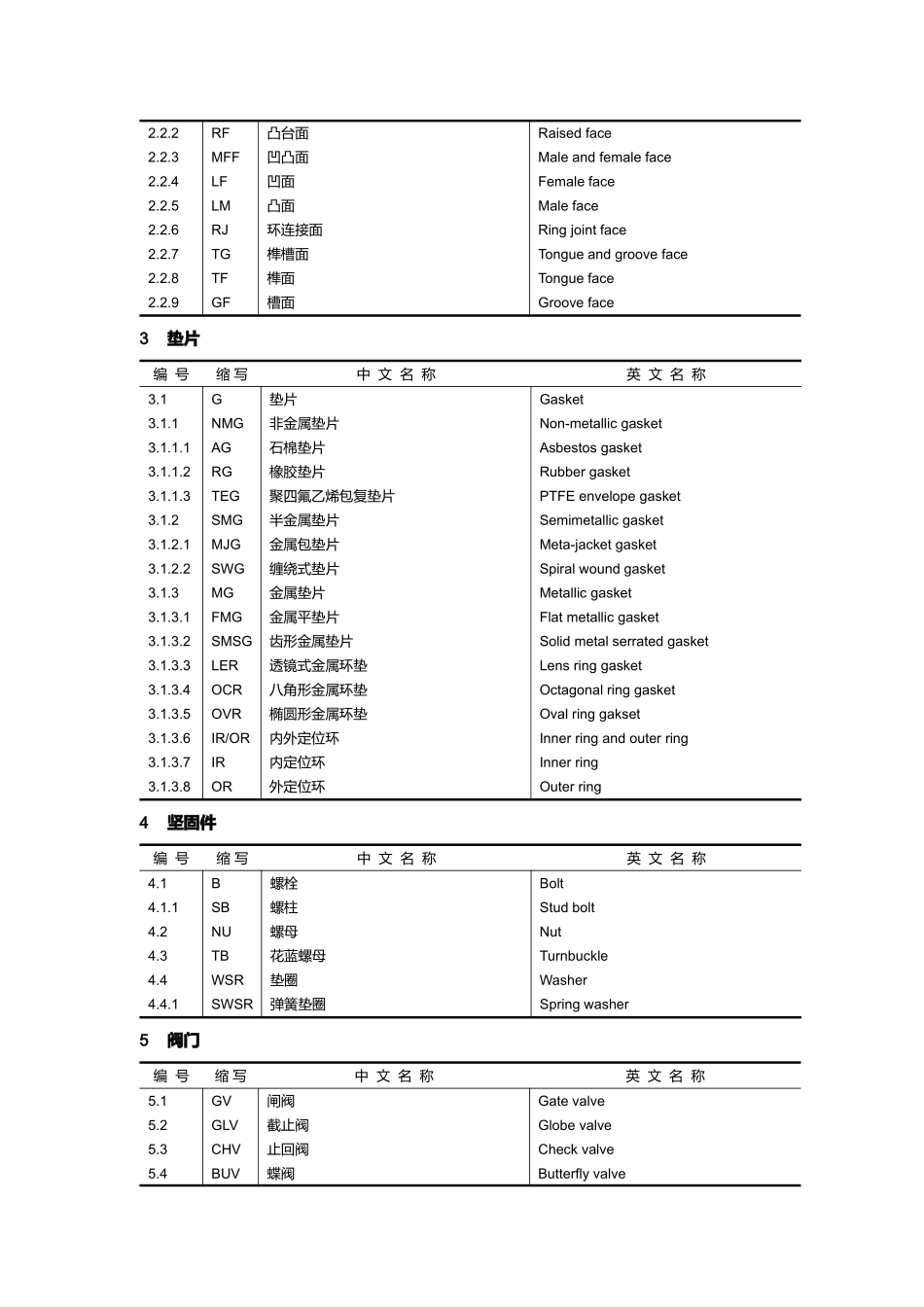

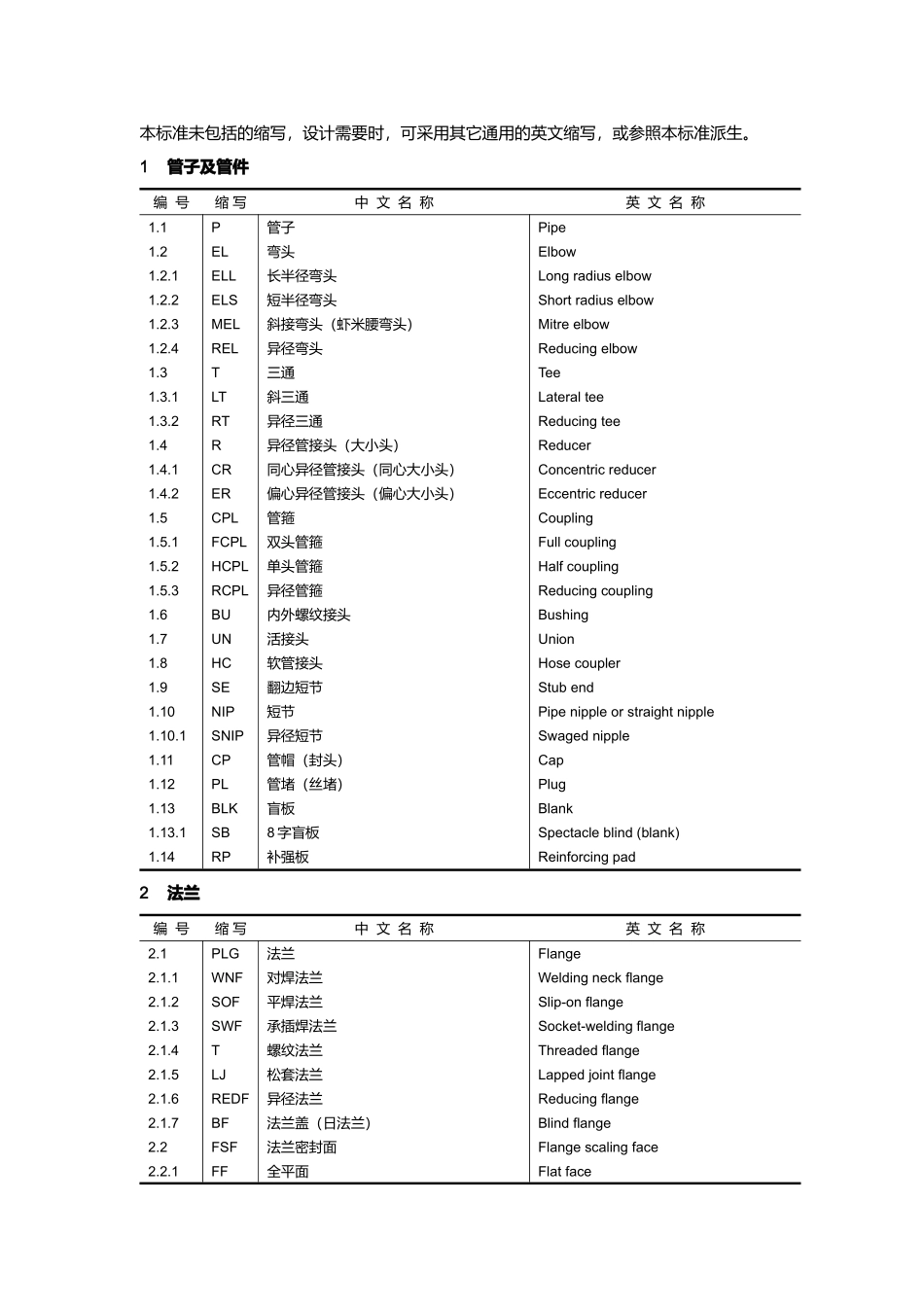

4. 石油化工企业配管工程 常用缩写词SH/T 3902-93 目 次总则1、管子及管件2、法兰3、垫片4、坚固件5、阀门6、管道上用的设备7、隔热、伴热8、配管材料和等级9、装置布置10、 尺寸标准11、 图、表12、 操作方式及工作参数13、 施工14、 其他 总则本标准适用于石油化工企业工艺装置（单元）配管工程设计，其它配管工程设计可参照使用。本标准未包括的缩写，设计需要时，可采用其它通用的英文缩写，或参照本标准派生。1管子及管件 编 号 缩 写 中 文 名 称 英 文 名 称1.1P管子Pipe1.2EL弯头Elbow1.2.1ELL长半径弯头Long radius elbow1.2.2ELS短半径弯头Short radius elbow1.2.3MEL斜接弯头（虾米腰弯头）Mitre elbow1.2.4REL异径弯头Reducing elbow1.3T三通Tee1.3.1LT斜三通Lateral tee1.3.2RT异径三通Reducing tee1.4R异径管接头（大小头）Reducer1.4.1CR同心异径管接头（同心大小头）Concentric reducer1.4.2ER偏心异径管接头（偏心大小头）Eccentric reducer1.5CPL管箍Coupling1.5.1FCPL双头管箍Full coupling1.5.2HCPL单头管箍Half coupling1.5.3RCPL异径管箍Reducing coupling1.6BU内外螺纹接头Bushing1.7UN活接头Union1.8HC软管接头Hose coupler1.9SE翻边短节Stub end1.10NIP短节Pipe nipple or straight nipple1.10.1SNIP异径短节Swaged nipple1.11CP管帽（封头）Cap1.12PL管堵（丝堵）Plug1.13BLK盲板Blank1.13.1SB8 字盲板Spectacle blind (blank)1.14RP补强板Reinforcing pad2法兰 编 号 缩 写 中 文 名 称 英 文 名 称2.1PLG法兰Flange2.1.1WNF对焊法兰Welding neck flange2.1.2SOF平焊法兰Slip-on flange2.1.3SWF承插焊法兰Socket-welding flange2.1.4T螺纹法兰Threaded flange2.1.5LJ松套法兰Lapped joint flange2.1.6REDF异径法兰Reducing flange2.1.7BF法兰盖（日法兰）Blind flange2.2FSF法兰密封面Flange scaling face2.2.1FF全平面Flat face2.2.2RF凸台面Raised face2.2.3MFF凹凸面Male and female face2.2.4LF凹面Female face2.2.5LM凸面Male face2.2.6RJ环连接面Ring joint face2.2.7TG榫槽面Tongue and groove face2.2.8TF榫面Tongue face2.2.9GF槽面Groove face3垫片 编 号 缩 写 中 文 名 称 英 文 名 称3.1G垫片Gasket3.1.1NMG非金属垫片Non-metallic gasket3.1.1.1AG石棉垫片Asbestos gasket3.1.1.2RG橡胶垫片Rubber ...
