八层宾馆框架结构设计基本资料VIP免费

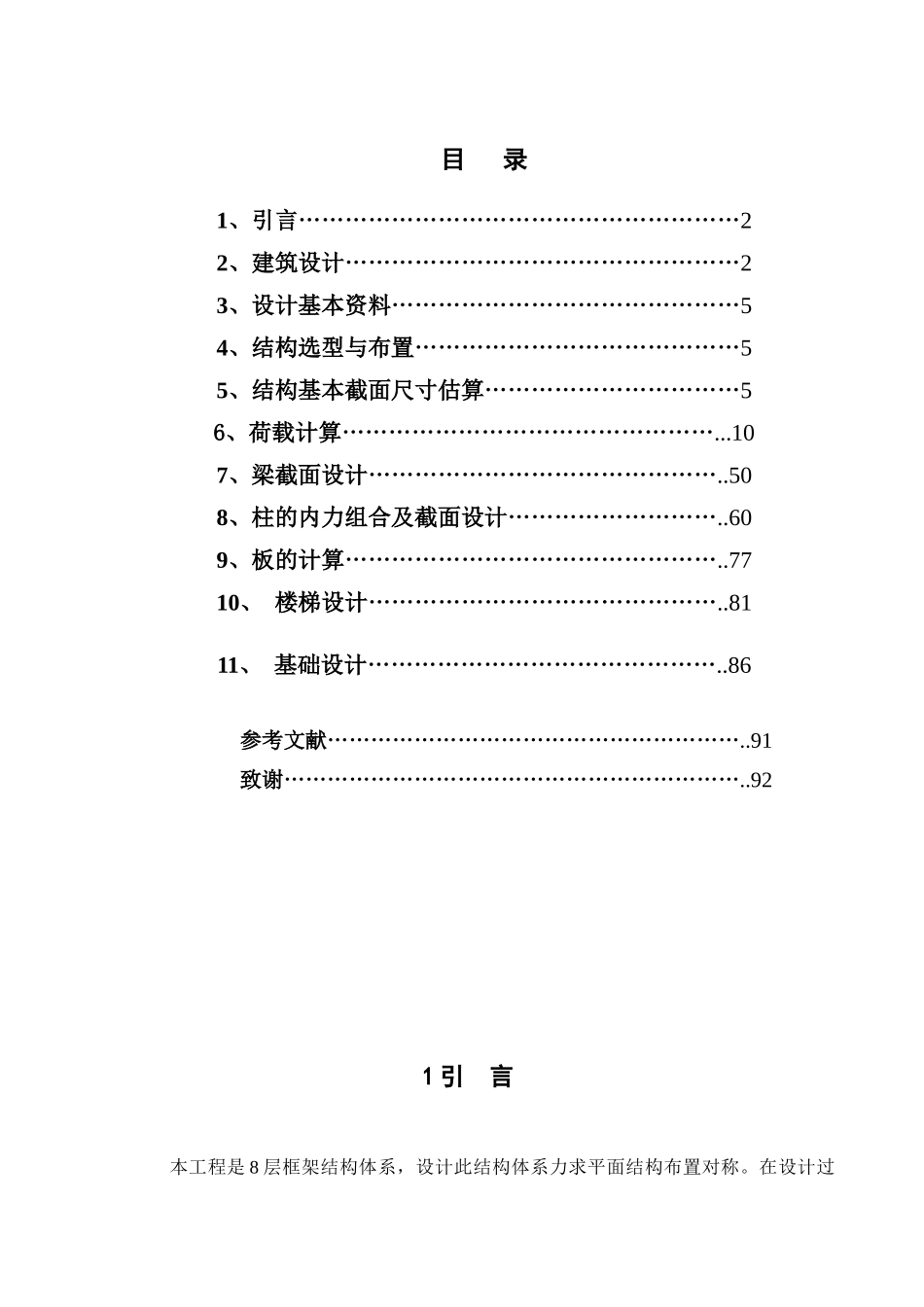

本科生毕业设计八层宾馆框架结构设计 院 系 专 业 土木工程 班 级 学 号 学 生 姓 名 联 系 方 式 1 指 导 教 师 2009 年 5 月目 录 1、引言…………………………………………………22、建筑设计……………………………………………23、设计基本资料………………………………………54、结构选型与布置……………………………………55、结构基本截面尺寸估算……………………………56、荷载计算…………………………………………...107、梁截面设计………………………………………..508、柱的内力组合及截面设计………………………..609、板的计算…………………………………………..7710、 楼梯设计………………………………………..8111、 基础设计………………………………………..86参考文献…………………………………………………..91致谢………………………………………………………..921 引 言本工程是 8 层框架结构体系，设计此结构体系力求平面结构布置对称。在设计过程中，框架梁、柱的布置充分考虑了建筑物的使用功能和结构的合理性，既可以满足空间的灵活布置，同时考虑框架同时承受竖向荷载和侧向力的作用，可以满足抵抗水平和竖向荷载。框架结构应用于多层建筑非常广泛，针对以上的毕业设计题目及框架结构的特点，作为土木专业的我，选择了框架结构目的是将五年所学的知识总结与应用于此毕业结构设计，设计过程分为建筑部分与结构部分，每一大部分都根据规范来设计，同时灵活地根据实际情况来设计。设计的收获是不但能将框架结构掌握好，同时为今后学习其他结构的知识打下了牢固的基础，为今后的工作必定有非常大的帮助。 2 建 筑 设 计1）、总平面设计拟建豪华公寓位于中原某地区，坐北朝南，主导风向为夏季东南风，冬季西北风。2）、平面设计设计思路是从建筑功能上出发，从总体布局到局部的原则去把握整个设计。建筑平面是表示建筑物在水平方向各部分组合关系以及各部分房间的具体设计。a、平面组合采用对称式组合，满足宾馆的设计要求， 防烟楼梯、电梯遵照《高层民用建筑设计防火规范》的要求。 b、交通组织及防火设计，本建筑总高度为 31.5m<50m,建筑类别为二类高层建筑，每层的建筑面积〈1000m2。耐火等级 二类高层建筑耐火等级为二类。 防火分区 根据规范二类建筑每个防火区的最大建筑面积为 1500 m2，满足要求。c、柱网的布置。按照每间客房的布置以及走廊的布置确定，开间...
